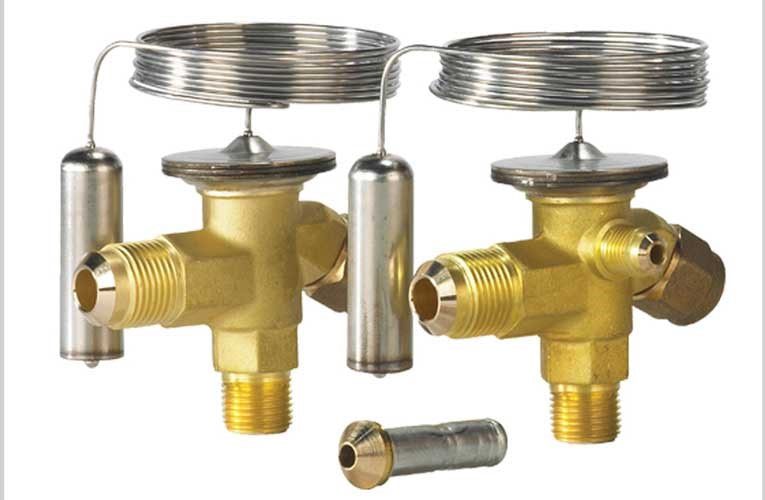

بررسی عملکرد شیر انبساط و نحوه تنظیم آن

بررسی عملکرد شیر انبساط و نحوه تنظیم آن مبحثی است که در این مقاله قصد داریم در رابطه با آن مطالب مفیدی را برایتان ارائه دهیم.

یکی از اجزای سیستم تبرید شیر انبساط است که حجم مبرد وارد شده به اواپراتور را کنترل می کند که وظیفه مهمی که بر عهده این قطعه است این می باشد که مقدار گازی که سوپرهیت می شود را کنترل می کند. در حال حاضر شیر انبساط هانیول یکی از بهترین برند های موجود در بازار است، که مشکلات و معایب موجود در آن به واسطه طراحی های درجه یک به حداقل میزان ممکن رسیده است.

طریقه کارکرد شیر انبساط مکانیکی

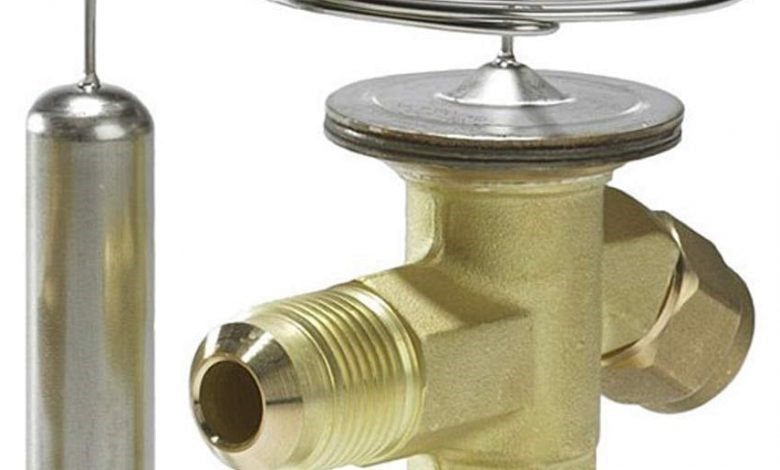

TXV & TEV علامت اختصاری شیر انبساط مکانیکی می باشد که شیر انبساط مکانیکی لوله بالب نیز دارد در قسمت های دهانه لوله شیر فیلتر نصب شده است تا از وارد شدن هر گونه ذرات ریز و معلق به داخل سوپاپ جلوگیری شود. اندازه جریان مبرد به داخل اواپرانور در این مدل شیر انبساط به دست دو عامل هدایت می شود. ۱ حرارت خروجی اواپراتور ۲ فشار ورودی اواپراتور

شیر انبساط

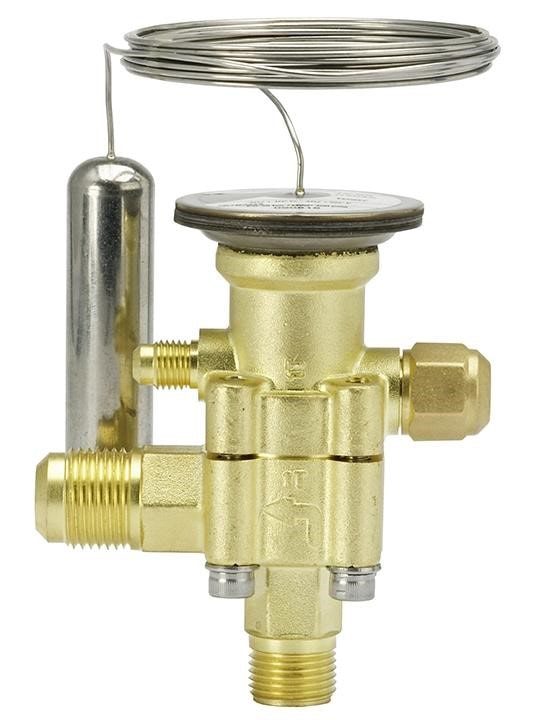

در بررسی عملکرد شیر انبساط و نحوه تنظیم آن با قسمت های اصلی شیر انبساط ترموستات آشنا می شویم که شامل دیافراگم، بالب حساس، سوزن و نشیمنگاه، فنر، صافی و پیچ تنظیم می باشند. در هنگام تعمیر چیلر کنترل کردن این قطعات نام برده شده بسیار تاثیر گذار می باشند.

شیر انبساط مکانیکی را در قسمت ورودی اواپراتور و خط مایع در چیلر تراکمی نصب می کنند که در وسیله های کنترلی باعث جدا شدن قسمت پر فشار و کم فشار در سیستم می شود. طریقه وصل شدن این شیر به TEV این گونه است که از یک حباب حس کننده برای متصل شدن به لوله مویین بلندی استفاده می شود. لوله موجود فشاری که در داخل حباب وجود دارد را به بخش بالایی دیافراگم شیر انتقال می دهد.

حباب حس کننده نیز متشکل شده از مبردی هم نام با مبرد شارژ در مدار می باشد که حساسیت بالایی نسبت به دمای بخار در بیرون اواپراتور دارد حساسیت آن نیز این گونه نمایان نی شود که با گرم تر شدن دمای بخار مایع موجود در داخل حباب بیش تر منبسط می شود.

شیر انبساط نیز با بیش تر شدن نیروی وارد شده به دیافراگم تی یو وی باز می شود تا بتواند حجم بیش تری از مبرد را از خود عبور دهد. اگر دمای بخاری که از قسمت خروجی اواپراتور بیرون می آید کم شده باشد مبرد در دال حباب تفتیش می شود این گونه می شود که فشار وارد شده بر دیافگرام نیز کم و مایع مبرد نیز کم می شود که همه این موجب کم تر شدن فشار می گردند.

به کمک دیافراگم شیر متحرک قطعات دیگر به اجبار به حرکت می افتند که این حرکت وعملکرد به کمک دو میله متصل شده به سوزن شیر انبساط و همچنین پایه سوزن وارد می شود. حرکت این سوزن ها نیز در داخل شیر به سمت بیرون و درون در حرکت هستند. در قسمت زیرین پایه سوزن نیز محل قرار گیری سوپرهیت می باشد که یک راهنمای فنر نیز در جای این قطعه قرار گرفته است.

حرکت دیافراگم شیر با سه نوع فشار تحت تاثیر قرار می گیرد ۱ فشار متعادل کننده p2، ۲ فشار حباب حساس p1، ۳ فشار حباب حساس که با وجود دما تغییر می کند و به بالاترین قسمت دیافراگم وارد می شود و با ورود به دیافراگم باعث بازترازی آن می گردد. برابری مجموع فشار اوپراتور و فن در خلال کارکرد شیر و همچنین فشار حباب باید مساوی شوند.

جایگاه نصب بالب شیر انبساط

محل نصب بالب شیر انبساط دقیقا روی خط مکش در نزدیکی اواپراتور می باشد که باید فاصله آن چیزی حدود پانزده الی بیست سانتی متر به صورت افقی باشد. قرار گیری لوله بالب از قسمت بالا درست است و قرار دادن آن از قسمت پایین اصلا معنی ندارد دلیل قرار گیری آن از قسمت بالا این است که مایع به سمت شیر بر نگردد.

تنظیم شیر انبساط مکانیکی

در شیر انبساط مکانیکی پیچ تنظیم دستی وجود دارد که با چرخاندن آن به سمت داخل باعث وارد شدن مبرد کمی به داخل اواپراتور خواهند شد. برای یاد گیری نحوه تنظیم کردن شیر انبساط بهترین کار مراجعه به مجموعه تاسیسات دات کام است زیرا در این مجموعه تمامی نکات مو به مو برای شما عزیزان توضیح داده شده است.

قیمت شیر انبساط

قطعات امروزه قیمت ثابتی ندارند و شاهد تغییر قیمت لحظه ای همه چیز هستیم. قیمت شیر انبساط نیز همانند سایر موارد متغیر است اما در سایت تاسیسات دات کام قیمت همه شیر انبساط که در این مجموعه وجود دارند به صورت لحظه ای ثبت می شوند و شما می توانید در هنگام خرید از قیمت اصلی آن ها آگاه باشید.

خرید شیر انبساط

خرید شیر انبساط بسیار مهم است زیرا باید کیفیت بالایی داشته باشند و پیدا کردن قطعه بل کیفیت امروزه به دلیل زیاد شدن نوع فیکس محصولات بسیار سخت و ناامید کننده شده است و نمی توان به راحتی به فروشگاه ها و سایت های موجود اعتماد کرد.

اما تاسیسات دات کام مجموعه ای است که می توانید برای خرید خود به آن اعتماد کنید. شیر انبساط هانیول یک محصول باکیفیت بوده که تمام امتیاز های یک شیر باکیفیت را دارد، خوشبخانه این محصول در کمپانی تاسیسات دات کام موجود است.

نتیجه گیری

در این مقاله پرداختیم به موضوع بررسی شیر انبساط و نحوه تنظیم آن اما توجه داشته باشید که اگر ظرفیت شیر انبساط را به گونه ای انتخاب نمایید که ظرفیتش بیش تر از ظرفیت اواپراتور باشد شرایط را به گونه ای شکل می دهد که مبرد بیش تری به اواپراتور وارد شود که این عملکرد باعث برفک زدن اواپراتور خواهد شد و با پیش آمدن این شرایط شاهد کم شدن ظرفیت چیلر نیز خواهید بود.
