راهنمای جامع خرید رادیاتور ایران رادیاتور؛ مقایسه مدلهای پنلی و پره‌ای آلومینیومی، فرمول محاسبه و عیب‌یابی
سیستم‌های گرمایشی رادیاتوری بخش جدایی‌ناپذیر معماری مدرن تاسیسات به شمار می‌روند. در شرایطی که مولد حرارتی (پکیج یا موتورخانه) آب گرم مدار را تامین می‌کند، وظیفه توزیع یکنواخت و ملایم این انرژی در فضای اتاق‌ها بر عهده پایانه حرارتی یعنی رادیاتور یا شوفاژ است. شرکت نام‌آشنای ایران رادیاتور به عنوان بزرگ‌ترین صادرکننده و تولیدکننده رادیاتورهای آلومینیومی در خاورمیانه و یکی از پیشگامان تولید رادیاتورهای پنلی فولادی مدرن، مدلهای متعددی را برای اقلیم‌ها و کاربری‌های گوناگون طراحی کرده است.
با توجه به تفاوت‌های بنیادین در ضریب انتقال حرارت، میزان رسوب‌گیری، طول عمر متریال، قیمت اولیه و انطباق با سیستم‌های نوین لولهکشی، انتخاب میان انواع رادیاتور گرمایشی مستلزم آگاهی دقیق از مشخصات فنی و فرمول‌های مهندسی تاسیسات است. در این مقاله جامع، به بررسی فنی تمامی مدلهای رادیاتور ایران رادیاتور پرداخته و ساختار، نحوه محاسبه پره/طول پنل و روش‌های رفع عیوب متداول را بررسی می‌کنیم.
۱. تفاوت ساختاری رادیاتور پنلی فولادی با رادیاتور پره‌ای آلومینیومی
اصلی‌ترین سوال خریداران در بدو انتخاب رادیاتور، برتری آلومینیوم یا فولاد است. این دو متریال از نظر فیزیک انتقال حرارت، دو رفتار متفاوت از خود نشان می‌دهند:
مقایسه مکانیزم انتقال گرما
- رادیاتور پنلی فولادی (Panel Radiator): گرما را به‌صورت ترکیبی از تابش مسقیم (Radiation) و جریان همرفتی (Convection) انتقال می‌دهد. هوای خنک کف اتاق از زیر وارد شیارهای کنوکتور متصل به پنل شده، پس از گرم شدن به سمت بالا هدایت میشود و سطح صاف رویی نیز گرما را به شکل تابشی پخش می‌کند. در نتیجه، هوای اتاق احساس یکنواخت‌تری از گرمایش دارد و جریان باد گرم آزاردهنده ایجاد نمی‌شود.
- رادیاتور پره‌ای آلومینیومی (Sectional Radiator): انتقال گرما بیشتر از طریق جریان جابه‌جایی طبیعی (همرفتی) و هدایت بالای فلز آلومینیوم صورت می‌گیرد. به دلیل ضریب هدایت حرارتی بالای آلومینیوم، این رادیاتورها با سرعت بسیار بالا داغ می‌شوند و به همان سرعت نیز پس از خاموش شدن پکیج، حرارت خود را از دست می‌دهند.
مقایسه خوردگی و تولید گاز هیدروژن در مدار پکیج دیواری
یکی از چالش‌های پکیج‌های دیواری با مبدل‌های مسی، ترکیب آن‌ها با رادیاتورهای آلومینیومی است. تماس آب جاری بین مس و آلومینیوم باعث پدیده «خوردگی گالوانیکی» (Galvanic Corrosion) میشود. حاصل این فعل و انفعال شیمیایی، تولید گاز هیدروژن است که سبب هوا گرفتن مکرر مدار، سرد شدن نیمه بالایی پره‌ها و خرابی پمپ پکیج می‌گردد (حل این مشکل نیازمند تزریق محلول‌های ضدخوردگی یا هواگیری‌های مداوم است). در نقطه مقابل، رادیاتور پنلی ایران رادیاتور به دلیل ساختار تمام فولادی هماهنگی فوق‌العاده‌ای با پکیج دارد و تشکیل گاز هیدروژن در آن رخ نمی‌دهد.

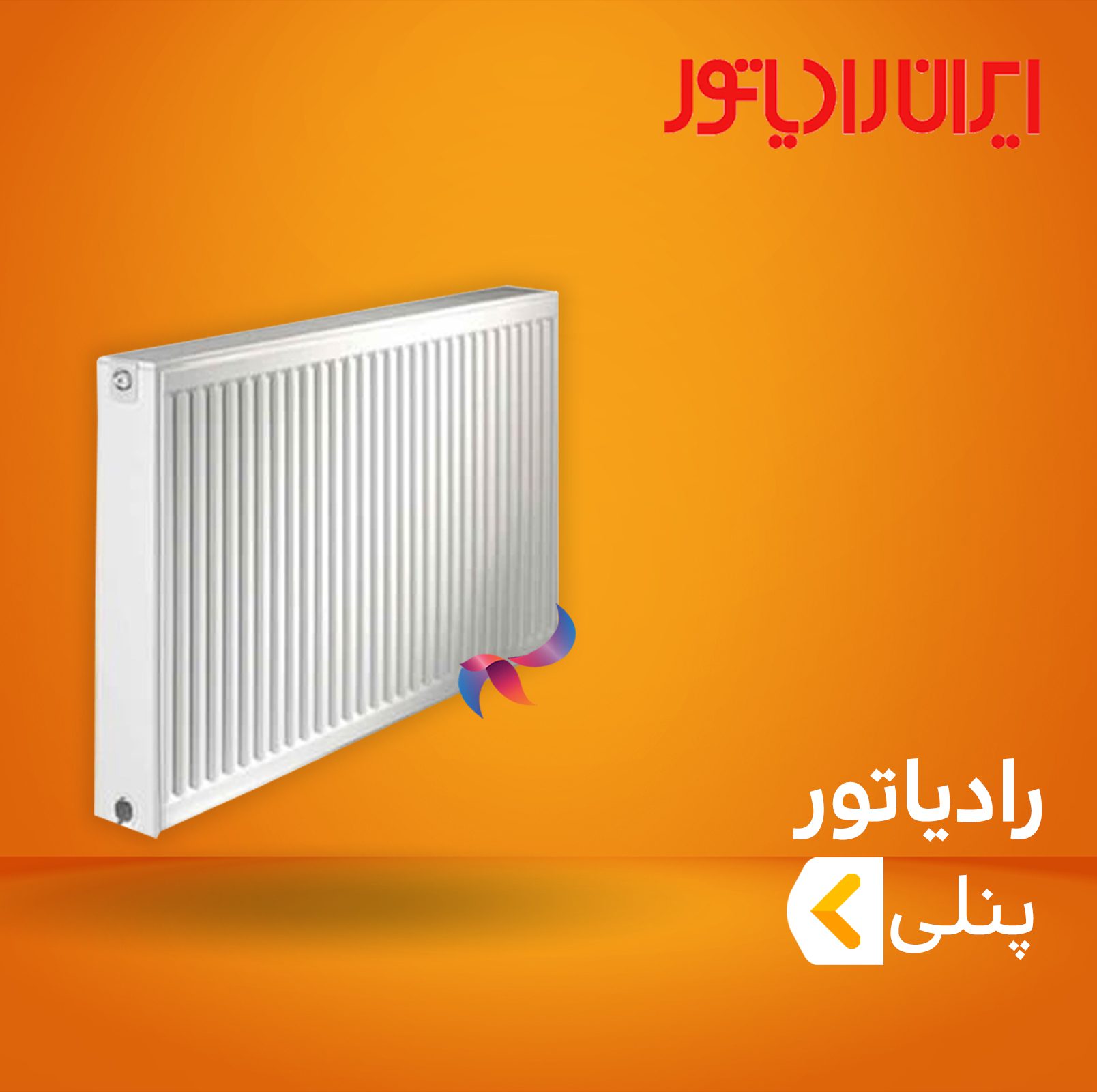

۲. بررسی تخصصی رادیاتور پنلی ایران رادیاتور (تیپ ۲۲ دو کنوکتور)
رادیاتورهای فولادی پنلی ایران رادیاتور با بهره‌گیری از خطوط تمام‌اتوماتیک جوش مقاومتی و پرس ورق‌های آلیاژی ST12 تولید می‌شوند. تیپ تولیدی این شرکت در بازار با نام استاندار صنعتی PKKP 22 شناخته میشود؛ به این معنی که این رادیاتورها دارای دو پنل موازی عبور آب و دو لایه کنوکتور زیگزاگی (W-shape) در میان پنل‌ها هستند.
مشخصات و ویژگی‌های فنی رادیاتور پنلی
- پوشش رنگ الکترواستاتیک پودری: استفاده از پوشش رنگ فسفات اپوکسی با پخت کوره‌ای مانع از زرد شدن، پوسته‌پوسته شدن یا زنگ‌زدگی بدنه در مناطق مرطوب میشود.
- تست فشار و مقاومت هیدرولیکی: این رادیاتورها با فشار ۹ بار تست و تا فشار کاری ۶ بار تایید شده‌اند که برای ساختمان‌های بلندمرتبه و برج‌ها کاملاً ایده‌آل است.
- طراحی متقارن دوطرفه: این رادیاتورها دارای دو جفت براکت اتصال در پشت و رو هستند؛ یعنی در صورت خط افتادن یا تغییر چیدمان دکوراسیون، میتوان رادیاتور را برگرداند و از سمت دیگر آن استفاده کرد.
- ضمانت و گارانتی: دارای ۱۰ سال ضمانت تعویض در صورت هرگونه پوسیدگی، سوراخ‌شدگی یا نشتی.
ابعاد و نرخ راندمان حرارتی رادیاتور پنلی ایران رادیاتور
بر اساس مشخصات تحلیلی راهنمای رادیاتور پنلی و پره‌ای ایران رادیاتور در تاسیسات دات‌کام، توان حرارتی هر متر طول رادیاتور پنلی با ارتفاع استاندارد ۵۵ سانتی‌متر (آکس ۵۰) معادل تقریبی ۱۶۵۰ کیلوکالری بر ساعت یا ۱۹۰۰ وات است:

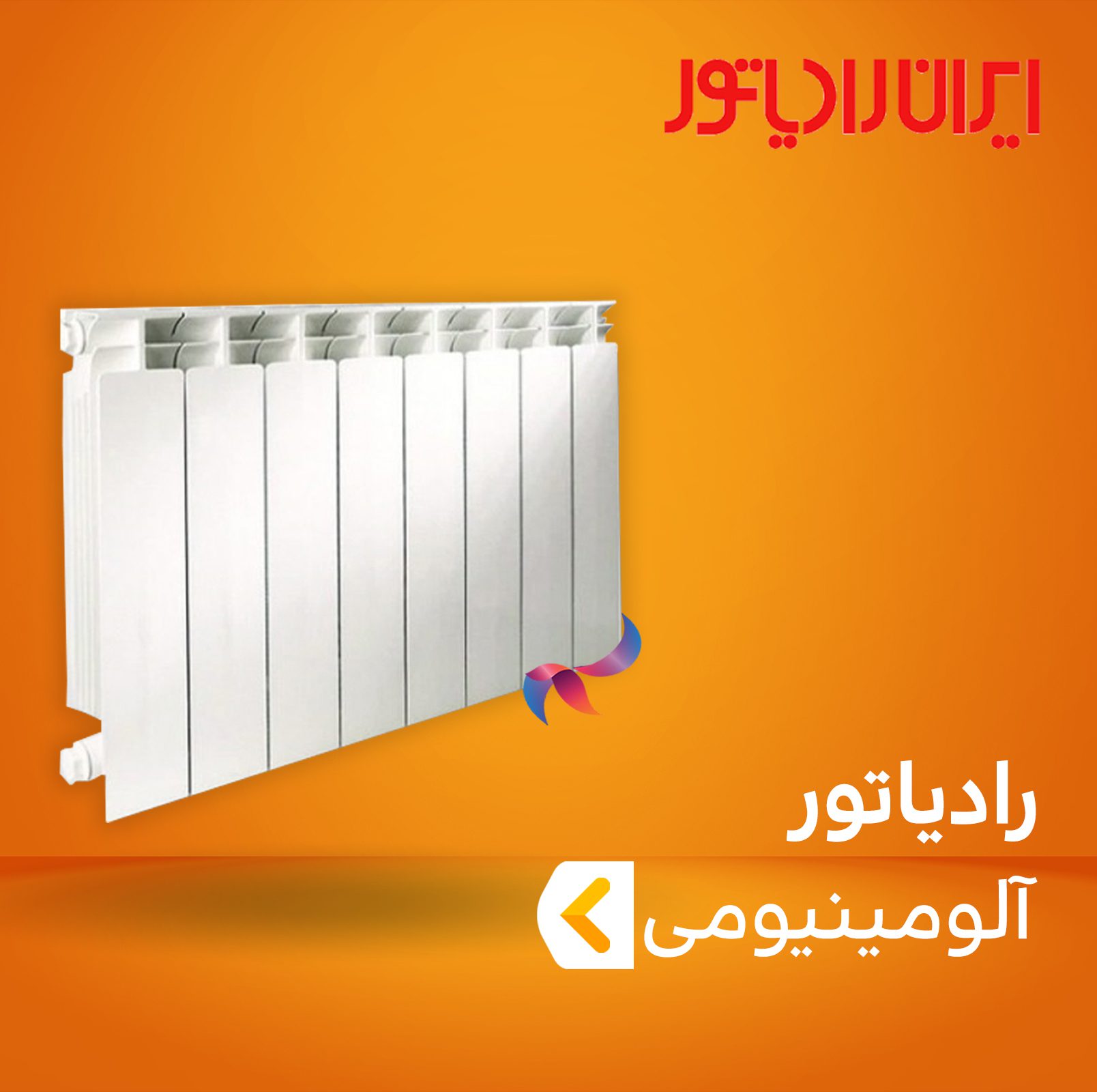

۳. بررسی تخصصی رادیاتورهای آلومینیومی پره‌ای ایران رادیاتور
برای کاربری‌هایی با موتورخانه مرکزی، ویلاهای نیازمند گرمایش لحظه‌ای یا محیط‌هایی که امکان اضافه یا کم کردن طول رادیاتور برای تنظیم دما اهمیت دارد، رادیاتور آلومینیومی ایران رادیاتور گزینه‌ای بدون رقیب است. این پره‌ها به روش ریخته‌گری دایکست (Die-Cast) تمام‌آلومینیومی با فشار بالا تحت شمش آلیاژی LM24 ساخته می‌شوند و قابلیت کوپله شدن در بلوک‌های ۵، ۷ و ۱۰ پره با بوشن و مغزی راست‌گرد/چپ‌گرد را دارند.
مدلهای پرچمدار رادیاتور پره‌ای
۱. مدل کال (Kal 500)
پرچمدار، خوش‌طرح‌ترین و پرفروش‌ترین رادیاتور آلومینیومی ایران رادیاتور که با توان خروجی نامی ۱۵۲ کیلوکالری بر ساعت به ازای هر پره و پهنای ۸ سانتی‌متری، بالاترین بازدهی را دارد. بدنه تمام‌ریخته‌گری بدون درز جوش، ظاهر شیک و مقاومت هیدرولیکی عالی در فشارهای تا ۹ بار، مدل کال ۵۰۰ را برای پروژه‌های مسکونی لوکس به انتخابی استاندارد تبدیل کرده است.
۲. مدل سولار (Solar 500 / Solar 350)
مدل سولار با طراحی پره‌های منحنی آیرودینامیک، جریان گردش هوای همرفتی را به بهترین شکل در فضا به جریان می‌اندازد. این مدل با ظرفیت حرارتی ۱۵۸ کیلوکالری در هر پره (سولار ۵۰۰)، توان گرمایشی فوق‌العاده‌ای دارد و علاوه بر ارتفاع ۵۰، در آکس ۳۵ سانتی‌متر نیز برای نصب در فضاهای دارای پنجره‌های قدی کم‌ارتفاع تولید میشود.
۳. مدل ترموکالر (Thermo Calorie 500)
این سری به عنوان گزینه اقتصادی با حفظ تعادل گرمایی به بازار عرضه شده است. توان حرارتی هر پره معادل ۱۲۶ کیلوکالری بر ساعت است که وزن سبک‌تر و قیمت مناسب‌تری در مقایسه با مدل کال دارد.
۴. مدل تمپو (Tempo 500)
مدلی مدرن با خطوط شکسته در لبه پره‌ها که ضریب پرتاب هوای گرم رو به جلو را افزایش می‌دهد. توان گرمایشی هر پره تمپو حدود ۱۳۳ کیلوکالری بر ساعت است.
۵. سری درای (Dry)
سری Dry در ارتفاع‌های گوناگون ۳۵۰، ۵۰۰، ۶۰۰، ۷۰۰ و حتی ۸۰۰ میلی‌متر تولید میشود و مخصوص طراحانی است که به دنبال رادیاتورهای مرتفع دکوراتیو با اشغال کمترین عرض دیوار هستند.
۴. مقایسه تخصصی رادیاتور پنلی و پره‌ای ایران رادیاتور
برای تسهیل تصمیم‌گیری، ماتریس مقایسه‌ای زیر نقاط قوت و ضعف هر دو ساختار را ارزیابی می‌کند:
۵. فرمول دقیق محاسبه بار حرارتی و تعیین تعداد پره یا طول رادیاتور
تخمین چشمی اندازه رادیاتور معمولاً به سرد ماندن خانه یا افزایش بی‌مورد هزینه‌ها منجر میشود. فرمول استاندارد مهندسی بر پایه رابطه زیر استوار است:
۱. تعیین ضریب حرارتی فضا بر حسب اقلیم و موقعیت:
- طبقات میانی ساختمان با پنجره دوجداره در اقلیم معتدل (تهران، اصفهان): ۹۵ تا ۱۱۰ کیلوکالری بر مترمربع.
- طبقات آخر (زیر بام) یا روی پیلوت در اقلیم معتدل: ۱۲۰ تا ۱۳۵ کیلوکالری بر مترمربع.
- مناطق سردسیر کوهستانی (تبریز، همدان، اردبیل): ۱۴۰ تا ۱۶۰ کیلوکالری بر مترمربع.
۶. راهنمای گام‌به‌گام راه‌اندازی و هواگیری صحیح شوفاژ
با فرارسیدن فصل سرما، راه‌اندازی رادیاتورها نیازمند رعایت اصولی چند مرحله ساده است تا از نشت آب و گردش ناقص گرما جلوگیری شود. بر اساس آموزش نحوه روشن کردن و هواگیری رادیاتور در وبلاگ تاسیسات دات‌کام، این مراحل را به ترتیب دنبال کنید:
- بررسی شیرهای رفت و برگشت: شیر ترموستاتیک یا شیر زانویی بالای رادیاتور (شیر رفت) را در جهت خلاف عقربه‌های ساعت بچرخانید تا کاملاً باز شود. همچنین مطمئن شوید درپوش محافظ آلن‌خور شیر زانویی پایین رادیاتور (شیر برگشت) باز است.
- بررسی فشار مدار پکیج: مانومتر پکیج باید عددی بین ۱.۲ تا ۱.۵ بار را نشان دهد. اگر عقربه روی صفر است، شیر پرکن زیر دستگاه را باز کنید تا عقربه بالا بیاید.
- تغییر حالت پکیج به زمستانه: کلید مدار گرمایش پکیج را روشن کرده و دمای رادیاتورها را روی ۶۰ تا ۶۵ درجه تنظیم کنید.
- عملیات هواگیری (Bleeding): به کمک آچار مخصوص هواگیری رادیاتور یا پیچ‌گوشتی دوسو، پیچ شیر هواگیری انتهای رادیاتور را نیم‌دور باز کنید. در ابتدا صدای تخلیه فشرده هوا شنیده میشود؛ ظرفی کوچک زیر خروجی بگیرید تا پس از خروج هوا، به محض مشاهده جریان پیوسته و بدون حباب آب، شیر را محکم ببندید.
- شارژ مجدد فشار آب: هواگیری سبب افت فشار عقربه بار پکیج میشود. بلافاصله بعد از هواگیری تمام شوفاژها، مجدداً با شیر پرکن فشار پکیج را روی ۱.۵ بار کالیبره کنید.
۷. عیب‌یابی و رفع مشکلات رایج در عملکرد رادیاتورها
۱. نیمه بالایی رادیاتور سرد و نیمه پایینی داغ است
- علت فنی: تجمع هوا در محفظه فوقانی پره‌ها یا کلکتور بالایی رادیاتور پنلی که مانع از ورود آب داغ به این بخش میشود.
- راه حل: هواگیری کامل پره‌ها به ترتیب از دورترین رادیاتور به پکیج تا نزدیک‌ترین.
۲. نیمه پایینی رادیاتور سرد و نیمه بالایی داغ است
- علت فنی: ته‌نشین شدن لجن، براده‌های لولهکشی و رسوبات سیاه‌رنگ منیزیمی/آهکی در کف رادیاتور، یا ضعیف شدن دور گردش پمپ سیرکولاتور.
- راه حل: شستشوی رادیاتورها از طریق اتصال شلنگ رفت و برگشت به فاضلاب و باز کردن مسیر برگشت، نصب فیلتر مغناطیسی مدار گرمایش و تنظیم سرعت پمپ روی دور ماکزیمم (۳).
۳. رادیاتورهای نزدیک پکیج داغ و رادیاتورهای انتهایی کاملاً سرد هستند
- علت فنی: پدیده «عدم بالانس هیدرولیکی مدار». آب همواره مسیری را انتخاب می‌کند که کمترین اصطکاک و افت فشار را دارد؛ بنابراین در رادیاتور اول سریعاً دور می‌زند.
- راه حل (بالانس مدار): درپوش شیر زانویی برگشت رادیاتورهای نزدیک پکیج را برداشته و با آچار آلن مسیر خروج آن‌ها را تا نیمه‌دور یا یک دور ببندید؛ در عوض شیر برگشت رادیاتورهای دورتر را کاملاً باز بگذارید تا دبی آب به‌طور متوازن در کل ساختمان پخش شود.
۴. سوراخ شدن موضعی و چکه کردن رادیاتور
- در رادیاتورهای پره‌ای: با باز کردن بلوک رادیاتور و استفاده از آچار کوپله، میتوان پره سوراخ‌شده را از مدار خارج کرد یا یک پره جدید با واشر سیلیکونی نسوز جایگزین نمود.
- در رادیاتورهای پنلی: به دلیل یکپارچگی خط جوش و فشار بالای مدار، چسب‌کاری یا جوش‌کاری معمولی پایدار نیست. در صورت گذشت کمتر از ۱۰ سال از نصب، می‌توانید از ضمانت تعویض ۱۰ ساله شرکتی برای دریافت پنل نو استفاده کنید.
۸. الزامات و چک‌لیست نصب اصولی رادیاتور
برای اینکه رادیاتور حداکثر راندمان حرارتی خود را ارائه دهد، رعایت استانداردهای ارگونومیک نصب الزامی است:
- فاصله از کف تمام‌شده: رادیاتور باید حداقل ۱۰ الی ۱۲ سانتی‌متر از سطح کف اتاق فاصله داشته باشد تا جریان همرفتی هوا به راحتی از زیر رادیاتور مکیده شده و در محیط به گردش درآید.
- فاصله از دیوار: فاصله پشت رادیاتور تا دیوار گچی باید بین ۴ تا ۵ سانتی‌متر باشد تا انتقال حرارت هدر نرفته و دیوار پشتی دچار سیاهی و دوده نگردد (استفاده از فویل‌های عایق پشت رادیاتور توصیه میشود).
- عدم پوشاندن با کاور و پرده‌های ضخیم: قرار دادن کاورهای چوبی دکوراتیو یا کشیدن پرده‌های ضخیم بر روی رادیاتور، بازده گرمایشی را تا ۳۵ درصد افت می‌دهد و چرخه هوا را مختل می‌کند.
- استفاده از شیر ترموستاتیک: جایگزین کردن شیرهای دستی معمولی با شیرهای ترموستاتیک، با قطع جریان آب پس از رسیدن اتاق به دمای مطلوب، مصرف گاز پکیج را تا ۲۰ درصد کاهش می‌دهد.
جمع‌بندی؛ رادیاتور پنلی بخریم یا آلومینیومی پره‌ای؟
برای رسیدن به بهترین تصمیم نهایی:
جهت اطلاع از آخرین کاتالوگ فنی، مقایسه قیمت و استعلام موجودی سایزهای مختلف رادیاتور پنلی و آلومینیومی، می‌توانید به بخش‌های تخصصی فروشگاه اینترنتی تاسیسات دات‌کام مراجعه کنید.
تفاوت رادیاتور پره‌ای (آلومینیومی) و پنلی (فولادی) ایران رادیاتور چیست و کدام بهتر است؟
رادیاتور پره‌ای آلومینیومی: دارای ضریب انتقال حرارت بالاتر، مقاومت کامل در برابر زنگ‌زدگی، وزن سبک‌تر و امکان تغییر تعداد پره‌ها (کوپلینگ) یا تعویض تک‌پره آسیب‌دیده است. رادیاتور پنلی فولادی: به دلیل عدم هم‌خوانی کمتر با مس مبدل پکیج نسبت به آلومینیوم، پدیده تولید گاز هیدروژن را به حداقل رسانده و نیاز به هواگیری کمتری دارد؛ همچنین گرمایش یکنواخت‌تر و قیمت اقتصادی‌تری ارائه می‌دهد، اما پره‌ها قابل افزایش/کاهش نیستند و در صورت سوراخ شدن باید کل بلوک تعویض شود.
پرفروش‌ترین و قوی‌ترین مدلهای رادیاتور پره‌ای ایران رادیاتور کدامند؟
مدل کال (Kal 500): پرچمدار، دارای بالاترین وزن، ضخامت بدنه و بیشترین توان حرارتی. مدل درای (Dry 500): مدل مدرن، با بازده حرارتی بالا و طراحی متناسب برای فضاهای استاندارد. مدل ترموکالر / ترمو (Thermo 500): مدل با سابقه، با راندمان مطلوب و ابعاد مناسب. مدل اکو (Eco 500): اقتصادی‌ترین مدل تمام دایکاست، سبک‌تر و مناسب پروژه‌های انبوه‌سازی.
نحوه محاسبه تعداد پره رادیاتور ایران رادیاتور برای متراژهای مختلف چگونه است؟
در شرایط آب‌وهوایی معتدل (مانند تهران) و با عایق‌بندی استاندارد، برای هر متر مربع زیربنای مفید حدود ۹۰ تا ۱۱۰ کیلوکالری بر ساعت بار حرارتی در نظر گرفته میشود.
منظور از فاصله «آکس» در رادیاتورهای ایران رادیاتور چیست؟
فاصله آکس (Axle Distance)، فاصله عمودی میان مرکز لوله ورودی آب گرم (بالا) تا مرکز لوله خروجی آب (پایین) در دیوار است.
شرایط گارانتی و خدمات پس از فروش رادیاتورهای ایران رادیاتور چیست؟
تمامی رادیاتورهای آلومینیومی پره‌ای ایران رادیاتور مشمول ۱۰ سال گارانتی تعویض شرکتی در صورت بروز هرگونه سوراخ‌شدگی، نشتی یا ترکیدگی ناشی از نقص خط تولید هستند.
