سانتریفیوژ یکپارچه
پمپ و موتور روی یک مجموعه مشترک هستند؛ نصب جمعوجورتر و هممحوری کارخانهای مزیت اصلی است.
دستهبندی کالاها
پمپ آب زمینی گرین در این صفحه به پمپهای سانتریفیوژ سطحی و مونوبلاک گفته میشود که بیرون از سیال نصب میشوند و برای انتقال آب، آبرسانی، آبیاری، موتورخانه، فرایندهای عمومی و ساخت بوسترپمپ به کار میروند. «زمینی» را نباید با پمپ شناور یا کفکش یکی دانست؛ این خانواده روی فونداسیون یا شاسی نصب میشود و شرایط مکش آن باید مهندسی شود.
در بازار فعلی GREEN، برای خانوادههای سانتریفیوژ زمینی ترکیبی از برق تکفاز و سهفاز، توانهای حدود 0.75 تا 7.5 kW در صفحات عمومی و کدهای دوپروانه صنعتیتر `2CPm` با توانهای بالاتر دیده میشود. در یک منبع فعلی، محدوده آبدهی برخی پمپهای زمینی گرین تا حدود 75 m³/h و دهانههای ورودی تا 4 اینچ گزارش شده است. انتخاب نهایی باید از روی منحنی Q-H همان کد مدل انجام شود، نه از روی توان موتور بهتنهایی.
صفحات بازار برای GREEN از سانتریفیوژ زمینی پروانه باز/بسته، مونوبلاک و دوپروانه نام میبرند. هرکدام برای محدوده متفاوتی از دبی، هد و نوع سیال مناسباند.
پمپ و موتور روی یک مجموعه مشترک هستند؛ نصب جمعوجورتر و هممحوری کارخانهای مزیت اصلی است.
برای آب تمیز و سیالات کمذره، معمولاً راندمان و کنترل هیدرولیکی مناسبتری دارد.
در کاربردهایی که سیال ذرات محدود یا آلودگی بیشتری دارد میتواند گزینه قابل بررسی باشد؛ محدودیت ذرات باید از دیتاشیت خوانده شود.

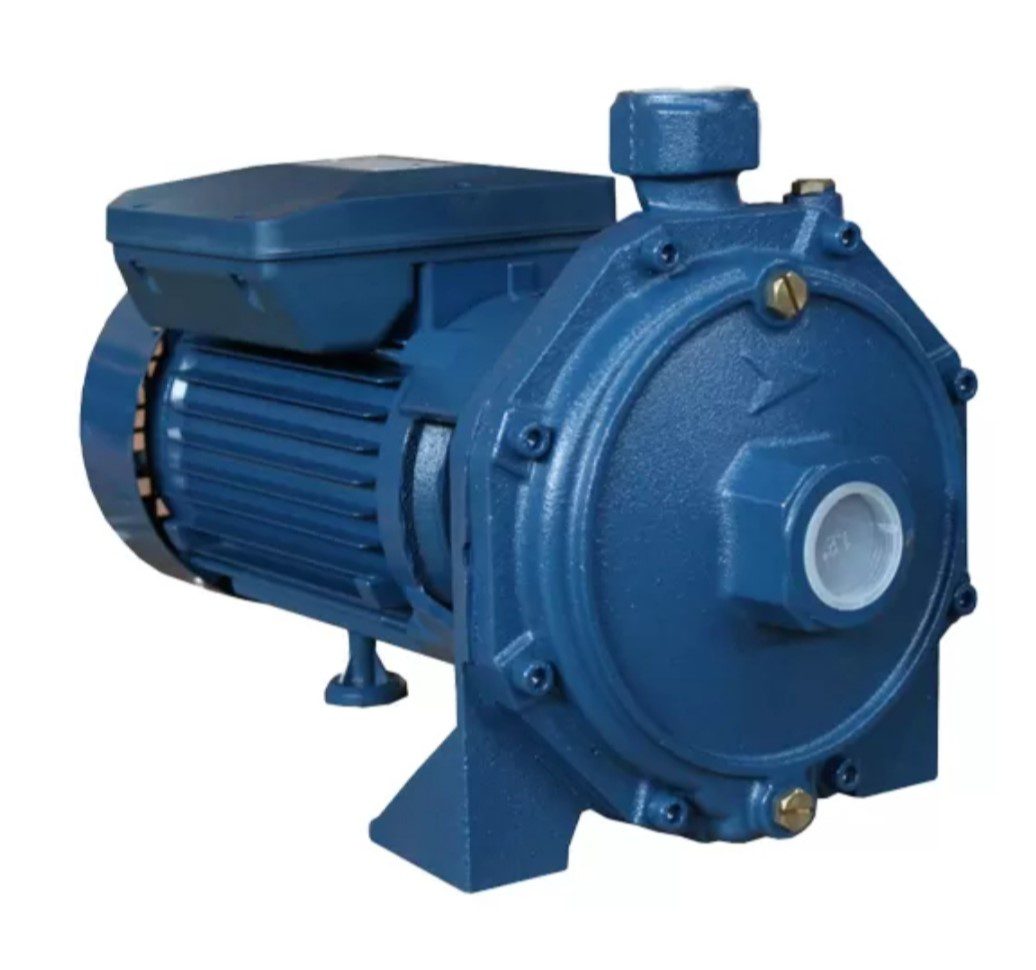

برای هد بالاتر و محدوده بار سنگینتر، کدهای 2CPm در بازار GREEN دیده میشوند؛ نسخه تکفاز و سهفاز را اشتباه نگیرید.
این جدول برای شناخت خانواده است. موجودی و مشخصات دقیق هر کد را هنگام سفارش دوباره تأیید کنید.
| خانواده/کد | توان/برق دیدهشده | داده قابل اتکا | کاربرد اولیه |
|---|---|---|---|
| سانتریفیوژ زمینی عمومی GREEN | حدود 0.75، 1.1، 1.5، 2.2، 3، 4، 5.5، 7.5 kW؛ تکفاز/سهفاز | دهانه ورودی 2 تا 4 اینچ و آبدهی تا حدود 75 m³/h در یک منبع فعلی | انتقال آب، آبیاری، موتورخانه و فرایند عمومی |
| 2CPm25/160B | 2 HP؛ تکفاز در فهرستهای فعلی | مدل دوپروانه در بازار؛ H-Q را از منحنی همان دستگاه بگیرید | بار متوسط رو به بالا |
| 2CPm25/160A | 3 HP / 2.2 kW؛ تکفاز | حداکثر هد حدود 60m و دبی حدود 9.3m³/h در یک صفحه فنی فعلی؛ ورودی 1.5 و خروجی 1 اینچ | هد بالاتر، ساختمان/بوستر کوچک یا انتقال آب |
| 2CPm32/200B | 5.5 HP؛ سهفاز در فهرست بازار | کد و توان فعلاً قابل مشاهده است؛ منحنی دقیق قبل از سفارش الزامی | مصرف صنعتیتر و بوستر |
| 2CPm32/210A | 10 HP؛ سهفاز | در فهرستهای فعلی GREEN دیده میشود | هد/دبی بالاتر و کار مداومتر |
| 2CPm40/200A / 2CPm40/250A | 15 / 20 HP؛ سهفاز | مدلهای صنعتیتر بازار | شبکههای بزرگتر، آبیاری و بوسترهای صنعتی |
| 2CPm50/250A | 30 HP؛ سهفاز | در فهرست فروش فعلی برند دیده میشود | پروژه بزرگ؛ نیازمند طراحی و تابلو مناسب |
برای خانوادههای زمینی گرین در منابع فعلی بدنه چدن بهصورت پرتکرار گزارش شده است.
بسته به سری، استنلس استیل، برنج یا چدن دیده میشود؛ جنس همان کد را با نوع سیال تطبیق دهید.
شفت استنلس استیل و سیمپیچ مسی در صفحات فنی بازار ذکر میشوند.
سرامیک/گرافیت در منابع عمومی ذکر شده؛ برای دمای بالا یا سیال خاص، متریال سیل باید جدا بررسی شود.
کاربری، هد، دبی و برق را مشخص کنید.
این ابزار مدل قطعی پیشنهاد نمیدهد؛ فقط نقطه طراحی را برای ارسال به کارشناس یا مقایسه با منحنی آماده میکند.
هد، افت و دبی را وارد کنید.
جریان واقعی از پلاک و دیتاشیت موتور گرفته میشود. محاسبه زیر فقط برای تخمین اولیه تابلو و کابل است.
توان و نوع برق را وارد کنید.
فشار اتمسفر، ارتفاع نصب، دمای آب، افت خط مکش و NPSHr تعیین میکنند پمپ بدون کاویتاسیون کار میکند یا نه. در پروژه صنعتی بهتر است پمپ تا حد امکان با مکش مثبت یا Flooded Suction طراحی شود.
لوله مکش کوچک باعث افزایش سرعت و افت میشود. قطر فقط بر اساس دهانه پمپ انتخاب نشود.
آشفتگی جریان در ورودی میتواند عملکرد را بدتر کند؛ طول مستقیم قبل از ورودی مفید است.
افت تجهیزاتی مثل صافی و شیر یکطرفه در محاسبه مکش وارد شود.
افزایش دما فشار بخار را بالا میبرد و حاشیه NPSH را کاهش میدهد.
| شرایط سیال | مسیر اولیه | نکته |
|---|---|---|
| آب تمیز | پروانه بسته / سانتریفیوژ استاندارد | راندمان و منحنی را مقایسه کنید |
| ذرات محدود | پروانه باز یا نیمهباز در صورت تأیید سازنده | حداکثر اندازه ذرات و درصد جامدات مهم است |
| سیال خورنده | متریال تخصصی | چدن/برنج را خودکار مناسب فرض نکنید |
| آب داغ | سیل و متریال دمای بالا | دمای مجاز همان مدل بررسی شود |
مجموعه پارس شوفاژ سابقه فعالیت تأسیساتی از سال ۱۳۶۲ دارد و تاسیسات داتکام از ۱۳۹۲ فروش و مشاوره آنلاین تخصصی را ادامه داده است. برای پمپ زمینی، پیشنهاد معتبر باید بر پایه H-Q، سیال، مکش و برق باشد.
تهران، طالقانی، بین بهار و شریعتی، پلاک ۹۵. پیش از مراجعه حضوری با واحد فروش هماهنگ کنید.
دبی، هد کل، نوع و دمای سیال، محل مخزن، ارتفاع مکش، طول و قطر خطوط، برق موجود، ساعات کار و اگر مدلی دیدهاید کد کامل آن را ارسال کنید.
پمپ سانتریفیوژ سطحی است که بیرون از سیال نصب میشود و برای انتقال آب، آبرسانی، آبیاری، موتورخانه و بوسترپمپ استفاده میشود.
پمپ زمینی بیرون آب نصب میشود و خط مکش دارد؛ پمپ شناور داخل چاه یا مخزن غوطهور میشود.
بله، در بازار نسخههای تکفاز و سهفاز دیده میشوند. محدوده توان بالاتر عمدتاً سهفاز است.
در یک منبع عمومی فعلی توانهای 0.75 تا 7.5 کیلووات دیده میشود و در خانواده 2CPm مدلهای بازار تا توانهای بسیار بالاتر نیز فهرست شدهاند.
برای بخشی از خانواده سانتریفیوژ زمینی، یک منبع فعلی دبی تا حدود 75 مترمکعببرساعت گزارش کرده است. مدل دقیق باید از منحنی خودش خوانده شود.
در یک صفحه فنی فعلی با توان 3 اسب / 2.2 کیلووات، هد حداکثر حدود 60 متر، دبی حداکثر حدود 9.3 مترمکعببرساعت، ورودی 1.5 اینچ و خروجی 1 اینچ معرفی شده است.
در فهرستهای بازار A با 3 اسب و B با 2 اسب دیده میشود. منحنی، جریان و مشخصات دقیق همان نسل باید جدا بررسی شوند.
اگر هد، دبی، کیفیت آب و شرایط مکش با منحنی پمپ سازگار باشند، بله. نوع صافی و ذرات آب نیز مهم است.
دبی گردش، افت مدار، دمای سیال و ساعات کار باید محاسبه شوند. فقط بر اساس قطر لوله یا توان موتور انتخاب نکنید.
برای آب تمیز معمولاً پروانه بسته مسیر رایجتری است؛ برای سیال دارای ذرات محدود ممکن است پروانه باز مناسب باشد، مشروط به تأیید دیتاشیت.
شاخصی برای ارزیابی حاشیه فشار در ورودی پمپ است. NPSHa سیستم باید با حاشیه کافی بالاتر از NPSHr پمپ باشد تا ریسک کاویتاسیون کاهش یابد.
مکش بلند، قطر کم، صافی کثیف، دمای بالا، سطح پایین مخزن یا انتخاب نقطه کار نامناسب میتواند فشار ورودی را کم کند.
مدلهای صنعتیتر بازار عمدتاً سهفاز هستند. جریان پلاک، طول کابل، روش راهاندازی و حفاظت موتور باید توسط برقکار/طراح بررسی شود.
بله، اگر منحنی، راندمان، فشار کاری و کنترل با طراحی بوستر سازگار باشند. برای مصرف متغیر استفاده از چندپمپ یا دورمتغیر میتواند منطقیتر باشد.
قیمت با توان، تکفاز/سهفاز بودن، سری، متریال، موجودی و گارانتی تغییر میکند. برای استعلام، کد مدل و نقطه کار را مشخص کنید.
هد، دبی، سیال، دما، مکش، قطر لوله، برق، ساعات کار و کد مدل احتمالی را ارسال کنید.
اگر مدل انتخابی به انتهای منحنی نزدیک باشد، گزینه بزرگتر یا معماری چندپمپه بررسی میشود؛ نه صرفاً افزایش اسب بخار.
