منبع کویل دار افقی 3000 لیتری تکوود TECHWOOD ورق 5

منبع کویل دار افقی 3000 لیتری تکوود (TECHWOOD) یک منبع آبگرم کویل‌دار صنعتی/نیمه‌صنعتی با ظرفیت بالا است که برای تأمین آب گرم مصرفی در موتورخانه‌های ساختمان‌های بزرگ، هتل‌ها، بیمارستان‌ها، مجتمع‌های مسکونی و صنعتی طراحی و ساخته شده است.

این منبع از نوع افقی (خوابیده) است که در فضاهایی که به دلیل محدودیت ارتفاع نمی‌توان از منبع ایستاده استفاده کرد، کاربرد بسیار مناسبی دارد.

طراحی منبع به‌گونه‌ای است که با بهره‌گیری از یک کویل حرارتی داخلی، انرژی گرمایی را از سیال گرمایشی (آب داغ دیگ یا مبدل حرارتی) به آب سرد ورودی منتقل می‌کند تا در خروجی آب گرم مصرفی با دمای مطلوب ارائه شود.

مزایای کلیدی منبع کویل‌دار تکوود

تأمین سریع آب گرم مصرفی

در منابع کویل‌دار، گرم شدن آب در اثر تماس مستقیم با کویل (مبدل حرارتی داخلی) انجام می‌شود که نسبت به منابع دوجداره معمولی دارای سرعت و راندمان بالاتری است.

سهولت تعمیر و نگهداری

طراحی تک‌جداره به این معنی است که تعمیرات و سرویس دوره‌ای بسیار ساده‌تر انجام می‌شود و در صورت نیاز به تعویض کویل یا جوشکاری، دست‌رسی راحت‌تر خواهد بود.

ابعاد مناسب برای موتورخانه‌های محدود

مدل‌های افقی به‌خصوص برای موتورخانه‌هایی با سقف کوتاه یا محدودیت نصب منبع ایستاده، گزینه حرفه‌ای و بهینه هستند.

 راندمان حرارتی بالا

وجود کویل داخل منبع باعث انتقال حرارت مؤثرتر و سریع‌تر از منبع به سیال داخل می‌شود که در نتیجه آب گرم سریع‌تر تأمین می‌گردد.

مشخصات فنی کلی منبع کویل دار افقی 3000 لیتری تکوود TECHWOOD ورق 5

•  ظرفیت: 3000 لیتر

• نوع نصب: افقی (خوابیده)

• کاربرد: تأمین آب گرم مصرفی بهداشتی

• کویل حرارتی: مسی یا فولادی مطابق استاندارد

• جنس بدنه: ورق فولادی گالوانیزه یا فولاد با پوشش ضدزنگ

• ضخامت ورق بدنه: معمولاً ۵ تا ۸ میلی‌متر (بسته به سفارش)

• فشار کاری: معمولاً ۵–۶ بار

• سطح تبادل حرارتی کویل: بسته به طراحی کارخانه (به‌طور مثال معادل حدود 69–83 فوت²)

•  ابعاد حدودی: قطر ~1400 mm، طول ~2000 mm (برای ورق ۸ mm وزن حدود 870 kg)

⚠️ توجه: مشخصات فنی دقیق برای مدل تکوود باید توسط سازنده/فروشنده تأیید شود. موارد بالا براساس منابع عمومی مشابه تنظیم شده‌اند.

راهنمای خرید

برای انتخاب بهترین منبع آب (کوئلی و دوجداره) مناسب پروژه یا ساختمان خود، موارد زیر را در نظر بگیرید:

ظرفیت (لیتر)

ظرفیت منبع باید براساس تعداد واحدها، میزان مصرف همزمان آب گرم، نوع کاربری (مسکونی، اداری، صنعتی) تعیین شود. معمولاً برای هر واحد مسکونی ۱۰۰ تا ۵۰۰ لیتر ظرفیت منبع در نظر گرفته می‌شود، که می‌تواند متناسب با شرایط افزایش یا کاهش یابد.

جنس ورق و ضخامت

جنس بدنه سیستم گرمایشی تأثیر مستقیم بر دوام، مقاومت به فرسایش و طول عمر منبع دارد. ورق‌های گالوانیزه یا فولادی با پوشش اپوکسی (برای مقاومت در برابر خوردگی) گزینه‌های معمول هستند. ضخامت ورق نیز با افزایش ظرفیت و فشار کاری، باید افزایش یابد.

کویل حرارتی

جنس، سطح و طراحی کویل تأثیر مستقیم در سرعت گرم شدن آب و راندمان انتقال حرارت دارد. کویل‌های مسی به علت هدایت حرارتی بالا معمولاً عملکرد بهتر و سرعت گرمایش بیشتر دارند.

 فرآیند ساخت و استانداردها

حتماً از سازندگانی خرید کنید که استانداردهای جوشکاری، تست فشار و کنترل کیفیت را رعایت می‌کنند و گارانتی معتبر ارائه می‌دهند.

 فضای نصب

اندازه و شکل موتورخانه را اندازه‌گیری کنید تا منبع انتخابی بدون مشکل در فضای تعیین‌شده نصب شود. منابع افقی به‌خصوص در فضاهای با ارتفاع محدود مناسب‌تر هستند.

نحوه محاسبه ظرفیت منبع کویل‌دار

برای تعیین ظرفیت مناسب منبع، باید دو فاکتور مهم را محاسبه کنید:

 مصرف آب گرم لحظه‌ای (Peak Demand)

برای برآورد تقریبی مصرف لحظه‌ای:

مصرف کل (L/min) = تعداد مصرف‌کننده‌ها × نرخ مصرف هر مصرف‌کننده

به‌طور مثال:

• دو دوش با نرخ ۱۰ L/min = ۲۰ L/min

• یک شیر ظرفشویی با نرخ ۵ L/min = ۵ L/min → مجموع ≈ ۲۵ L/min

سپس ظرفیت منبع را براساس مصرف همزمان و مدت زمانی که می‌خواهید آب گرم ذخیره داشته باشید تعیین کنید.

محاسبه سطح تبادل حرارتی کویل

برای محاسبه سطح مورد نیاز کویل به فرمول زیر نیاز دارید:

Q = U × A × LMTD

که در آن:

• Q = گرمای مورد نیاز (Watt یا kcal/h)

• U = ضریب انتقال حرارت کلی

• A = سطح تبادل حرارتی کویل (m²)

• LMTD = اختلاف دمای میانگین لگاریتمی بین آب داخل کویل و آب داخل مخزن

این فرمول به‌طور تقریبی کمک می‌کند تا سطح تبادل حرارتی مورد نیاز برای گرم کردن حجم آب مشخص شده را تعیین کنید.

نقاط قوت و ضعف منبع کویل دار افقی 3000 لیتری تکوود TECHWOOD ورق 5

مزایا

• گرمایش سریع‌تر نسبت به منابع غیرکویل‌دار
• مدیریت بهتر مصرف انرژی
•  تعمیر و نگهداری ساده
•  مناسب برای ظرفیت‌های متوسط و بالا

معایب (نسبی)

• معمولاً هزینه اولیه بالاتر نسبت به منابع ساده
• نیاز به طراحی دقیق کویل و سیستم گرمایشی برای عملکرد بهینه

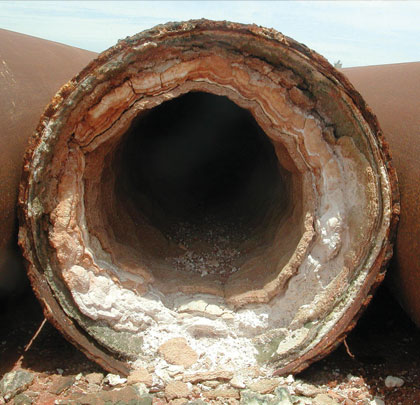

مراحل اصولی رسوب‌گیری کویل منبع

 ایزوله کردن منبع

• قطع ورودی و خروجی آب

• خاموش کردن دیگ و پمپ‌ها

• تخلیه آب داخل منبع در صورت نیاز

 انتخاب اسید مناسب

• برای کویل مسی:
  ✔ اسید ضعیف (مانند اسید سولفامیک یا اسید مخصوص کویل)

• برای کویل استیل:
  ✔ محلول‌های رسوب‌بر مخصوص استیل

⚠️ استفاده از اسید کلریدریک (جوهر نمک) به‌شدت مخرب است و فقط در شرایط خاص و با مهارکننده مجاز است.

سیرکولاسیون محلول اسیدی

• اتصال پمپ اسیدشویی

• گردش محلول داخل کویل برای ۳۰ تا ۹۰ دقیقه

• کنترل واکنش و توقف در زمان مناسب

شستشو و خنثی‌سازی

• تخلیه محلول اسیدی

• شستشو با آب تمیز

• استفاده از محلول خنثی‌کننده برای جلوگیری از خوردگی

راه‌اندازی مجدد سیستم

• بررسی نشتی

• تنظیم دمای کاری مناسب

• ثبت زمان سرویس برای نگهداری دوره‌ای

روش‌های غیرمجاز یا کم‌اثر (توصیه نمی‌شود)

•  ضربه مکانیکی به کویل
•  استفاده مستقیم از جوهر نمک غلیظ
• اسیدشویی بدون پمپ سیرکولاسیون
•  رسوب‌گیری بدون خنثی‌سازی نهایی

این روش‌ها باعث:

• سوراخ شدن کویل

• کاهش ضخامت لوله

• خرابی زودهنگام منبع
  می‌شوند.

هر چند وقت یک‌بار باید کویل رسوب‌گیری شود؟

بسته به شرایط آب:

راهکارهای جلوگیری از رسوب‌گیری کویل

•  نصب سختی‌گیر رزینی مناسب
• تنظیم دمای دیگ روی حد استاندارد (۶۰–۷۰ درجه)
•  استفاده از کویل استیل در مناطق با آب سخت
•  سرویس دوره‌ای موتورخانه
• شستشوی پیشگیرانه قبل از رسوب شدید

نکات نصب و راه‌اندازی منبع کویل دار افقی 3000 لیتری تکوود TECHWOOD ورق 5

• قبل از نصب، فضای موتورخانه را برای عبور منبع و ابعاد آن اندازه‌گیری کنید.
• منبع باید روی پایه‌ای محکم و تراز نصب شود.
•  اتصالات ورودی/خروجی، شیر اطمینان و فشارشکن باید طبق استاندارد نصب گردد تا عملکرد ایمن فراهم شود.
•  در صورت استفاده از کویل بخار، اطمینان حاصل کنید که فشار و دما مطابق با طراحی منبع باشد.

جمع‌بندی و توصیه نهایی

منبع کویل دار افقی 3000 لیتری تکوود TECHWOOD ورق 5 گزینه‌ای بسیار مناسب برای تأمین آب گرم مصرفی در ساختمان‌های بزرگ و پروژه‌های صنعتی نیمه‌سنگین است.

با انتخاب صحیح ظرفیت، توجه به ضخامت ورق، نوع کویل و طراحی استاندارد، می‌توانید آب گرم با راندمان بالا، هزینه بهره‌برداری بهینه و عمر طولانی محصول را تضمین کنید.

اگر نیاز به مشخصات فنی دقیق، نقشه‌های ابعادی یا مشاوره تخصصی انتخاب محصول دارید، می‌توانید اطلاعات تکمیلی را از کاتالوگ رسمی تکوود دریافت یا با کارشناسان فروش تماس بگیرید.
