رادیاتور پنلی ۳۳۹۱ Kcal/h تاش ۲۱۰ سانت مدل PKKP22 210

توضیحات

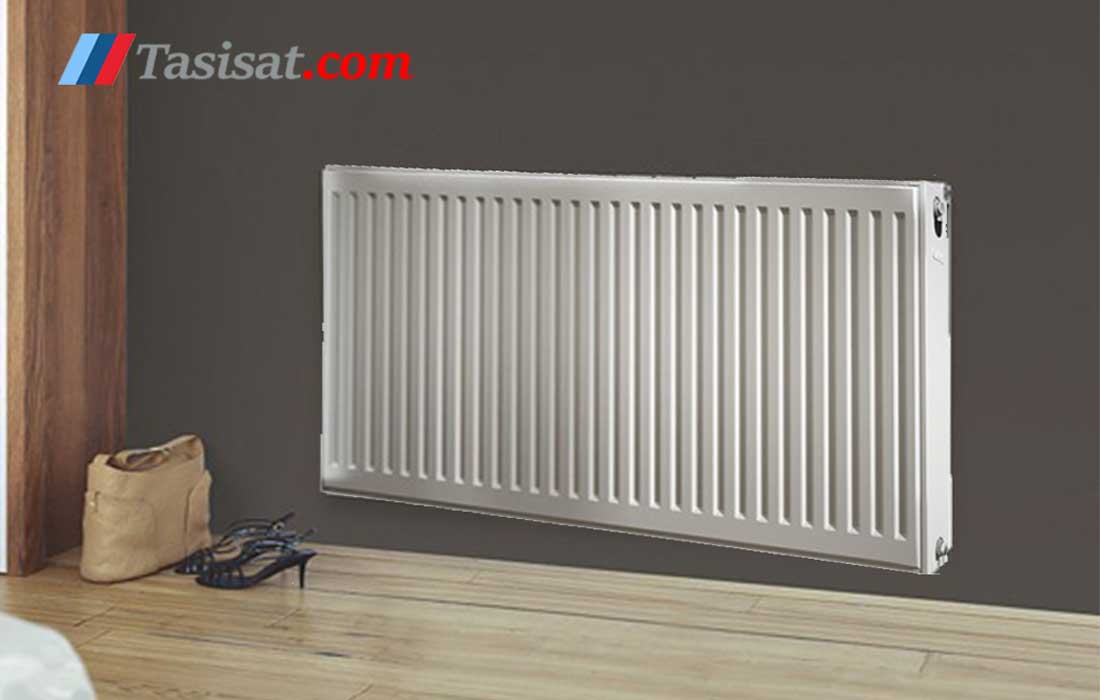

رادیاتور پنلی تاش به طول ۲۱۰ سانت

رادیاتور پنلی تاش به طول ۲۱۰ سانت از سری رادیاتور های پنلی است که دارای مبدل حرارتی مابین پنل ها است. این رادیاتور تولید داخلی جزو نسل سوم رادیاتورها محسوب می شود که دارای مزایایی نسبت به رادیاتور پره ای است.

این مبدل های حرارتی که به صورت مهندسی شده در درون آب گرم گرمایشی قرار گرفته اند قادر هستند حداکثر مقدار گرمایش را از آب گرم گرمایشی موجود در مخزن رادیاتور تاش را دریافت و به محیط مورد نظر منتقل کنند.

در واقع این مکانیزم بر اساس جا به جایی هوا با سرعت گرما را انتقال می دهند.

از سایر مزایای این رادیاتور می توان به آلیاژ ساخت آن اشاره کرد که با توجه به نوع ساختاری که دارد مانع نشست املاح موجود در آب می شود همچنین از این رادیاتور  می توان در مکان هایی که نصب رادیاتور مشکل است و یا فضا محدود است، استفاده کرد.

در مجموع کلیه ی رادیاتورهای تاش دارای ارتفاع و پهنای یکسان است در حالیکه با تغییر طول رادیاتور، حجم آبگیری، ظرفیت حرارتی و وزن هریک متفاوت خواهد شد.

مشخصات رادیاتور پنلی تاش به طول ۲۱۰ سانت

رادیاتور پانلی تاش مدل pkkp از کاربردی ترین پکیج های تولیدی شرکت تاش است که از آن برای گرمایش ساختمان ها مسکونی، بیمارستان ها و دیگر محیط های مسقف استفاده می شود.

شرکت تاش، در بین انواع رادیاتور خط تولید رادیاتور پنلی را آغاز کرده است که در اکثر خانه های نوساز شاهد استفاده از این نوع رادیاتور هستیم.

توان خروجی رادیاتور پنلی تاش ۲۱۰ سانت این شرکت ۳۱۰۰ بی تی یو در ساعت می باشد.

جنس رادیاتور پنلی تاش ۲۱۰ سانت از فولاد است که با رنگ اپوکسی سفید، متناسب برای استفاده در سیستم های گرمایش واحد های مسکونی با دکوراسیون های مختلف پوشش داده شده است.

رادیاتور پنلی تاش به طول ۲۱۰ سانت تیپ ۲۲ تاش تا ۱۱۰ درجه حرارت را تحمل می کند.

مزیت رادیاتور پانلی تاش ۲۱۰ سانت نسبت به رادیاتورهای آلومینیومی یا پره ای، بازده حرارتی بالاتر و یکنواخت تری دارد که دارای نرخ یکسان تابش گرما به محیط هستند که گرمایش آن ملایم تر بصورت تدریجی است.

شرایط لازم برای نصب رادیاتور پنلی تاش به طول ۲۱۰ سانت

• این رادیاتور هرگز با سیستم های باز نصب نشود.
• باید قبل از نصب بر روی دیوار، رادیاتور پنلی تاش pkkp 22 را از جهت آسیب مورد بررسی قرار دهید.
• رادیاتور پنلی تاش ۲۱۰ سانت برای ارائه گرمایش به صورت حرفه ای طراحی شده است.
• لطفا رادیاتور را از بالای پنجره مشبک یا سمت چپ پانل بگیرید زیرا آسیب هایی بر روی زیبایی محصول می تواند رخ دهد.
• تمام اتصالات باز رادیاتور پانلی تاش  ½ اتصالات BSP است.

نصب رادیاتور پنلی

رادیاتورهای پنلی باید روی دیوار نصب شوند و قبل از اقدام به نصب رادیاتور پنلی تاش pkkp 22 ، محل نصب را آماده کنید.

براکت های دیواری به منظور تحمل وزن رادیاتور نصب می شوند لذا از محکم بودن آن ها اطلاع کسب نمایید.

رادیاتور با طول ۱۸۰ سانتی متر یا کمتر نیاز به ۲ براکت (۱ مجموعه)؛ طول ۲ متر یا بزرگتر نیاز به ۲ مجموعه دارد.

نکته: سعی نکنید رادیاتور را به روی سنگ یا کاغذ بچسبانید. در صورت بروز مشکل در نصب و آگاهی از قیمت رادیاتور پنلی تاش با تاسیسات در تماس باشید.

مراحل نصب رادیاتور پنلی

مرحله ۱

بسته بندی را باز کنید و قبل از نصب، رادیاتور را به طور قابل توجهی بررسی کنید. قطعات مورد استفاده  شامل شیر یکپارچه، هواگیر، دوشاخه کرومی و سخت افزار نصب است.

اگر شما یک رادیاتور با یک نقطه “سبز” دریافت می کنید، براکت رادیاتور (قبل از نصب رادیاتور به دیوار بسته می شود تا بتواند رادیاتور را در محل نگه دارد) را باید تهیه کنید زیرا رادیاتور نیاز به مونتاژ نیز دارد.

اگر یک رادیاتور با یک “نقطه قرمز”را دریافت می کنید، سوپاپ اطمینان، پلاگین، هواگیر در حال حاضر روی آن نصب شده‌ است و رادیاتور فقط نیاز به سفت کردن دارد.

گفتنی است کارتن، پلی اتیلن و گوشه محافظ که در بسته بندی به کار رفته است، همگی قابل بازیافت است.

مرحله ۲

محل نصب مورد نظر خود را انتخاب کنید و بررسی کنید که لوله های آب یا سیم های برق در پشت محل که می خواهیم براکت رادیاتور را نصب کنیم، وجود دارد یا خیر، توجه نمایید که متصل کردن رادیاتور به میله های چوبی یا لنگرهای سنگی صحیح نیست، زیرا ممکن است این براکت ها وزن رادیاتور را تحمل نکنند.

هنگامی که براکت بر روی دیوار نصب شده است، رادیاتور را روی کف به طور مستقیم در مقابل براکت دیواری قرار دهید، رادیاتور را به موقع به آرامی بلند کنید و محکم در کانال پایه قرار دهید و عایق پلاستیکی آن را ببندید.

فنر گیره را چفت کنید به طوری که گوشه ها در بین فضاهای مشبک قرار می گیرد. زمانی که فنر گیره در موقعیت قرار می گیرد، رشته تامین و بازگشت را امن می سازد.

اگر فنر گیره به درستی امکان نصب رادیاتور را به وجود نمی آورد، مشکل ممکن است از دیوار باشد، اطمینان حاصل کنید که کلیدهای فنر در مونتاژ براکت وجود دارد، قبل از ادامه اتصالات سیستم گرمایشی به درستی این مرحله را به پایان برسانید.

مرحله ۳

حالا که رادیاتور به دیوار محکم بسته شده است، اتصالات تامین و بازگشت را نصب می کنیم. لطفا توجه داشته باشید که تمام اتصالات رادیاتور BSP یا موازی است.

اتصالات انتقال شامل مس، لوله آهنی، لوله PERT یا PEX.

اگر یک سری لوله و یا یک لوله مورد نیاز است لطفا یک کنج یا مسیر مستقیم را برای اتصالات مورد نظر ذکر شده در بالا انتخاب کنید.

هنگام اتصال رادیاتورها اطمینان حاصل کنید که اندازه لوله شما مناسب است.

برای حمایت از ظرفیت BTU و اینکه پمپ شما قادر به غلبه بر کل خواهد بود سر دینامیکی افت فشار از طریق لوله کشی، رادیاتور و اتصالات را بررسی کنید.

لطفا توجه داشته باشید که به خاطر حفاظت از تاسیسات در برابر نور مستقیم خورشید باید لوله های PERT یا Pex استفاده کنید. تخریب لوله های مقاوم به UV می تواند در طول زمان اتفاق بیفتد و نارسایی زودرس لوله کشی ممکن است رخ دهد.

مرحله ۴

یکی از مزایای رادیاتور پنلی تاش و نوع پره ای هواگیری در آن ها است؛ هنگامی که رادیاتور به سیستم گرمایش شما متصل است هوا باید از واحد برداشته شود، هر رادیاتور با یک سوکت خروج هوا عرضه می شود.

اگر رادیاتور با یک سیستم جریان چند منظوره خانه نصب شده باشد، پس می توان آن را به روش های گوناگون هواگیری و تمیز کرد، اگر با لوله مس یا فولاد لوله کشی شده باشد، از بین بردن هوا که بر عملکرد سیستم تاثیر خواهد گذاشت بسیار مشکل خواهد بود.

توجه داشته باشید که سوپاپ اطمینان برای دریافت ترموستات غیر الکتریکی نصب شده است، شما در سمت راست یا چپ رادیاتور سوپاپ را با شماره گذاری از ۱ تا ۶ به صورت برجسته می بینید، این اعداد موقعیت های جریان را تعریف می کنند (۱ حداقل جریان و ۶ بیشترین جریان)

اگر از یک ترموستات غیر الکتریکی استفاده می کنید، تنظیمات خودکاری دارد و موقعیت ۶ باید استفاده شود، عدد ۶ موقعیت پیش فرض است و گاهی اوقات در هنگام نصب ترموستات غیر الکتریکی موقعیت می تواند تغییر کند، لطفا قبل از نصب ترموستات خود، شماره ۶ را تنظیم کنید.

مرحله ۵

اگر می خواهید جریان سیستم را متعادل کنید، دستگاه هایی برای اندازه گیری جریان باید در قسمت برگشتی نصب شوند.

همه اتصالات را برای نشتی مورد بررسی قرار دهید، به یاد داشته باشید نشت باعث می شود آب به سیستم اضافه شود و باعث خوردگی می شود، همچنین، نشتی های کوچک باعث خفه شدن پوشش پودر محصول می شود.

بسیار توصیه می شود که یک ترموستات غیر الکتریکی برای محافظت از رادیاتور در برابر دمای سطح بیش از حد نصب شود.

ترموستات غیر الکتریکی کیفیت کلی محصول را افزایش می دهد و باعث افزایش راحتی و توانایی کنترل دما در فضایی که رادیاتور پنلی نصب شده است می شود که در واقع باعث صرفه جویی در مصرف انرژی کلی شما می گردد. ما به شدت به شما توصیه می کنیم این دستگاه را برای رادیاتور نصب کنید.

مساحت فضای مورد نظر خود را قبل از نصب اندازه گیری کنید، همچنین قبل از نصب دیوار پشتی رادیاتور را تمیزکاری کنید.
