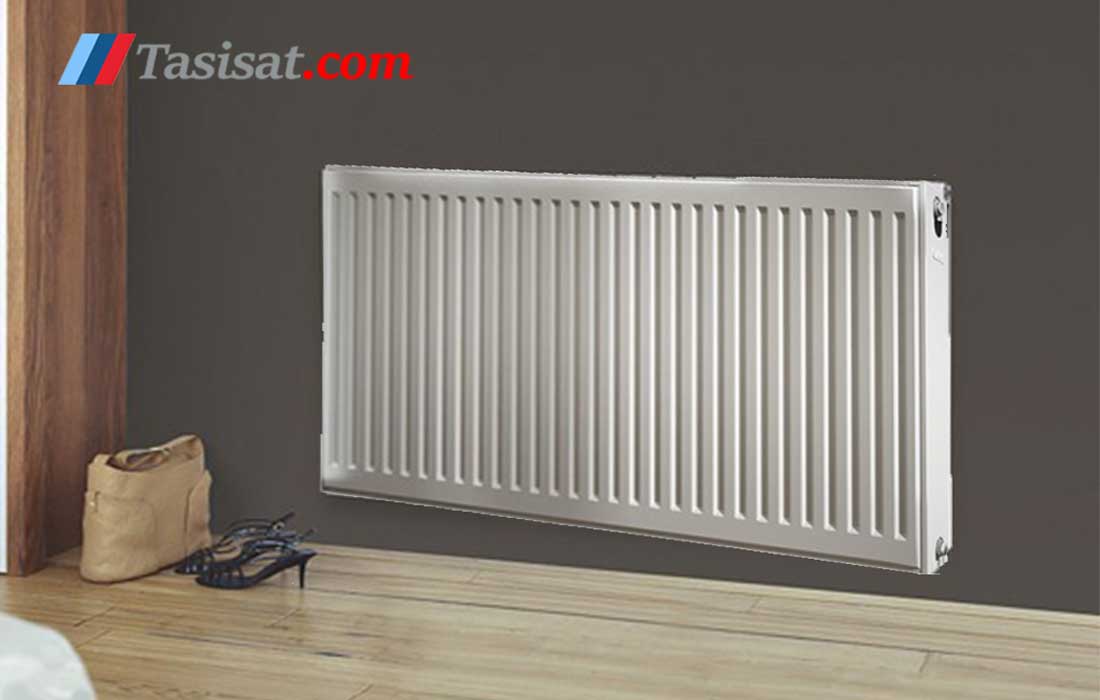

رادیاتور پنلی ۳۵۴۶ Kcal/h تاش ۲۲۰ سانت مدل PKKP22 220

توضیحات

رادیاتور پنلی تاش به طول ۲۲۰ سانت

رادیاتور پنلی تاش به طول ۲۲۰ سانت جزو رادیاتورهای پنلی است که تحت استاندارد کیفی EN442 اروپا تولید می شوند. همچنین این نوع رادیاتور دارای دو کنوکتور است و قرار گرفتن دقیق پره های موجی شکل کانوکتور در مراکز کانال های آب رو پنل، منجر به افزایش راندمان حرارتی می شود.

برای بهره بردن از عمر مفید و بالابردن کیفیت رنگ رادیاتور، کلیه ی سطوح رادیاتور تاش قبل از رنگ شدن در رنگ آستر اپوکسی فرو برده می شوند و در آخر با رنگ اپوکسی پولی استر RAL 9016 به روش الکترواستاتیکی با تجهیزات تمام اتوماتیک پوشش داده می شوند.

تاش برای تولید رادیاتور پنلی از ورق هایی از جنس فولاد آلیاژی ST12 و تحت استاندارد EN10130, DC01 استفاده می کند.

قابلیت باز شدن قاب های بغل و توری روی رادیاتور، امکان تمیز کردن رادیاتور پنلی تاش را در فواصل مختلف به راحتی فراهم می کند.

امروزه رادیاتور پنلی تاش تیپ ۲۲ جزو بهترین نوع رادیاتورها است که نصب آن نیز آسان است. رادیاتور های فولادی پنلی، جزو نسل سوم رادیاتور ها می باشد که نسبت به رادیاتورهای نسل های گذسته کارآمدتر است.

لوازم جانبی مورد نیاز برای نصب رادیاتور پنلی

• نیاز به  ۲ عدد براکت دیواری (برای رادیاتورهایی که بیش از ۱۸۰ سانتی متر طول دارد ۳ عدد براکت تعبیه شود)
• ۱ عدد هوا گیر
• ۱ شیر یکپارچه
• ۲ دو شاخه کروم خالی
• ۱ عدد کلید هواگیری
• ۴ عدد سپر براکت (در برخی از مدل ها کاربرد دارد)

شرایط لازم برای نصب رادیاتور پنلی تاش به طول ۲۲۰ سانت

رادیاتور پنلی تاش به طول ۲۲۰ سانت برای استفاده از سیستم های گرمایش آبگرم متصل به دیگ های بخار، پکیج های گرمایشی و یا … مورد استفاده قرار می گیرند.

• این رادیاتور تاش هرگز نباید با سیستم های باز نصب شود.
• می بایست قبل از نصب بر روی دیوار، رادیاتور پنلی تاش تیپ ۲۲ را از جهت آسیب مورد بررسی قرار دهید.
• این نوع رادیاتور پنلی تاش برای ارائه گرمایش به صورت حرفه ای طراحی شده است.
• توجه نمایید که رادیاتور را از بالای پنجره مشبک یا سمت چپ پنل بگیرید زیرا آسیب هایی بر روی زیبایی محصول می تواند رخ دهد.
• تمام اتصالات باز رادیاتور پنلی تاش pkkp 22 ½ اتصالات BSP است.

نصب رادیاتور پنلی

رادیاتور پنلی تاش ۲۲۰ سانت را می بایست روی دیوار نصب کنید و قبل از اقدام به نصبف محل نصب را آماده کنید.

نقش براکت های دیواری برای تحمل وزن رادیاتور پنلی تاش pkkp 22 است لذا از محکم بودن آن ها اطلاع کسب نمایید.

دقت کنید که رادیاتور با طول ۱۸۰ سانتی متر یا کمتر نیاز به ۲ براکت (۱ مجموعه)؛ طول ۲ متر یا بزرگتر نیاز به ۲ مجموعه دارد.

نکته: سعی نکنید رادیاتور را به روی سنگ یا کاغذ بچسبانید. در صورت بروز مشکل در نصب و آگاهی از قیمت رادیاتور پنلی تاش با تاسیسات در تماس باشید.

مراحل نصب رادیاتور پنلی

مرحله ۱

در ابتدا که بسته بندی را باز می کنید، رادیاتور را با دقت بررسی کنید. لوازمی مانند شیر یکپارچه، هواگیر، دوشاخه کرومی و سخت افزار نصب است را از فروشگاه های مربوطه تهیه کنید، این قطعات برای نصب پایین رادیاتور به کار می رود.

اگر شما یک رادیاتور با یک نقطه “سبز” دریافت می کنید، براکت رادیاتور (قبل از نصب رادیاتور به دیوار بسته می شود تا بتواند رادیاتور را در محل نگه دارد) را باید تهیه کنید زیرا رادیاتور نیاز به مونتاژ نیز دارد.

اگر یک رادیاتور با یک “نقطه قرمز”را دریافت می کنید، سوپاپ اطمینان، پلاگین، هواگیر در حال حاضر روی آن نصب شده‌ است و رادیاتور فقط نیاز به سفت کردن دارد.

کارتن، پلی اتیلن و گوشه محافظ که در بسته بندی به کار رفته است، همگی قابل بازیافت است و ضرری برای محیط زیست ندارد.

مرحله ۲

در مرحله بعد مکان نصب را انتخاب و بررسی کنید که لوله های آب یا سیم های برق در پشت محل که می خواهیم براکت رادیاتور را نصب کنیم، وجود دارد یا خیر، توجه داشته باشید که متصل کردن رادیاتور به میله های چوبی یا لنگرهای سنگی صحیح نیست، زیرا ممکن است این براکت ها وزن رادیاتور را تحمل نکنند.

زمانی که براکت روی دیوار نصب شده است، رادیاتور را روی کف به طور مستقیم در مقابل براکت دیواری قرار دهید، رادیاتور را به موقع به آرامی بلند کنید و آن را محکم در کانال پایه قرار دهید و عایق پلاستیکی آن را ببندید.

فنر گیره را چفت کنید به نحوی که گوشه ها در بین فضاهای مشبک قرار می گیرد. وقتی که فنر گیره در موقعیت قرار می گیرد، رشته تامین و بازگشت را امن می سازد.

اگر فنر گیره مانع نصب رادیاتور می شود، مشکل ممکن است از دیوار باشد، اطمینان حاصل کنید که کلیدهای فنر در مونتاژ براکت وجود دارد، قبل از ادامه اتصالات سیستم گرمایشی به درستی این مرحله را به پایان برسانید.

مرحله ۳

در این مرحله رادیاتور به دیوار محکم بسته شده است، اتصالات تامین و بازگشت را نصب می کنیم. خوب است بدانید که تمام اتصالات رادیاتور BSP یا موازی است. اتصالات انتقال شامل مس، لوله آهنی، لوله PERT یا PEX.

اگر رادیاتور با یک سیستم جریان چند منظوره خانه نصب شده باشد، پس می توان آن را به روش های گوناگون هواگیری کرد، اگر با لوله مس یا فولاد لوله کشی شده باشد، از بین بردن هوا که بر عملکرد سیستم تاثیر خواهد گذاشت بسیار مشکل خواهد بود.

توجه داشته باشید که سوپاپ اطمینان برای دریافت ترموستات غیر الکتریکی نصب شده است که در سمت راست یا چپ رادیاتور، سوپاپ را با شماره گذاری از ۱ تا ۶ به صورت برجسته می بینید. ۱ نشان دهنده ی حداقل جریان و ۶ بیشترین جریان است.

چنانچه از یک ترموستات غیر الکتریکی استفاده می کنید، تنظیمات خودکار دارد و به صورت پیش فرض روی عدد ۶ می رود. گاهی اوقات در هنگام نصب ترموستات غیر الکتریکی موقعیت می تواند تغییر کند، لطفا قبل از نصب ترموستات خود، شماره ۶ را تنظیم کنید.

مرحله ۴

در این مرحله می بایست کلیه ی اتصالات را برای نشتی بررسی نمایید، به یاد داشته باشید نشت باعث می شود آب به سیستم اضافه شود و باعث خوردگی می شود.

بسیار توصیه می شود که یک ترموستات غیر الکتریکی برای محافظت از رادیاتور در برابر دمای سطح بیش از حد نصب شود.

ترموستات غیر الکتریکی کیفیت کلی محصول را افزایش می دهد و باعث افزایش راحتی و توانایی کنترل دما در فضایی که رادیاتور پنلی نصب شده است می شود که در واقع باعث صرفه جویی در مصرف انرژی کلی شما می گردد.

مساحت فضای مورد نظر خود را قبل از نصب اندازه گیری کنید، همچنین قبل از نصب، دیوار پشتی را از لحاظ توان و قدرت بررسی کنید.
