روش های بسیاری به منظور تأمین آب سرد مورد نیاز سیستم های تأمین برودت همچون داکت اسپلیت ها وجود دارند که شاید نسبت به خیلی از آن ها بی اطلاع باشید. هیچوقت سردسازی آب مورد نیاز برای دستگاه های تهویه مطبوع هوا به طور خود به خودی صورت نمی گیرد و بایستی توسط سیستمی مرکزی تأمین شوند.
یکی از محبوب ترین این روش ها به خصوص برای محیط های بسیار وسیع و عمومی، استفاده از چیلر از جمله چیلر تک الکتریک می باشد.
اگر هدف شما از راه اندازی سیستم تأمین دمای آب داکت اسپلیت ها تنها تأمین برودت یا همان سرمایش می باشد، شاید این چیلر همان انتخابی باشد که در انتظارش بوده اید. کافی است همراه ما باشید تا با مشخصات فنی، مزایا، نکاتی حول خرید و قیمت محصول و… آشنا شوید.
بد نیست یادآوری نماییم که برای هر یک از محصولات وب سایت تأسیسات دات کام، محتوایی جهت آگاه سازی مفید مشتریان تهیه شده است که در صورت نیاز می توانید از هر یک بازدید نمایید.
کار اصلی هر چیلر تأمین برودت مورد نیاز اسپلیت ها و کولرهای گازی می باشد، اما به راستی که عملکرد آن ها به چه صورت است؟!
چیلر تک الکتریک در حقیقت با استفاده از فرآیند تقطیر و تبخیر در حال گردش بین اجزا، حرارت را از یک بخش از خود به بخش دیگر در قالب یک سیکل یا چرخه انتقال می دهند.
آب سرده شده توسط چیلر برای سرمایش هوای مورد نیاز ساختمان و یا مصارف صنعتی، به وسیله پمپ و از طریق لوله کشی مخصوص به واحدهای توزیع کننده هوای سرد همچون فن کویل ها انتقال می یابد. بدین ترتیب لازم است تا لوله های انتقال دهنده آب به خوبی عایق کاری شده باشند تا حفظ دمای سرد به خوبی صورت گیرد.
به بیانی دیگر، زمانی که در فصول سرد آب سرد در داخل لوله های مسی دستگاه تأمین برودت جریان می یابند، دمای کویل ها به شدت کاهش می یابد و هوای دمیده شده توسط فن ها با برخورد با این کویل ها، خنک شده و سپس در سراسر سالن به گردش در می آیند.
جالب است بدانید امکان تولید آب گرم به سبب تأمین گرمای محیط در فصول سرد نیز وجود دارد، هر چند باز هم عمده کاربرد چیلرها در سردسازی محیط می باشد.
در چیلرهای جذبی دو اثره، آب در داخل دستگاه به مانند آب درون دیگ گرم، به دمای مورد نظر خواهد رسید. در چیلرهای تراکمی نیز کافیست تا سیکل یا چرخه برودتی به شیوه معکوس انجام شود تا بتوان آب گرم تولید نمود.
تأمین برودت فضاهای عظیمی همچون کارخانه جات صنعتی می تواند بسیار دشوار باشد؛ از سویی دیگر چیلرها از ظرفیت بسیار بالایی برخوردار هستند و می توانند بزرگ ترین فضاها را پوشش دهند. لذا استفاده از چیلر تک الکتریک در چنین اماکنی بسیار پیشنهاد می گردد. همچنین می توان آن ها را در ماشین آلات صنعتی و فرآیندهای تولید که به خنک کاری نیاز دارند، به کار بست.
بهتر است بدانید استفاده از چیلرها در مناطق گرم و خشک با فن کویل در مقایسه با سیستم های هواساز DX بیشتر پیشنهاد می شود، چرا که سیستم های انبساط مستقیم همچون کولر گازی و داکت اسپلیت، حجم زیادی از رطوبت هوا را در فرآیند تولید برودت جذب می نمایند و خشکی هوا را افزایش می دهند.

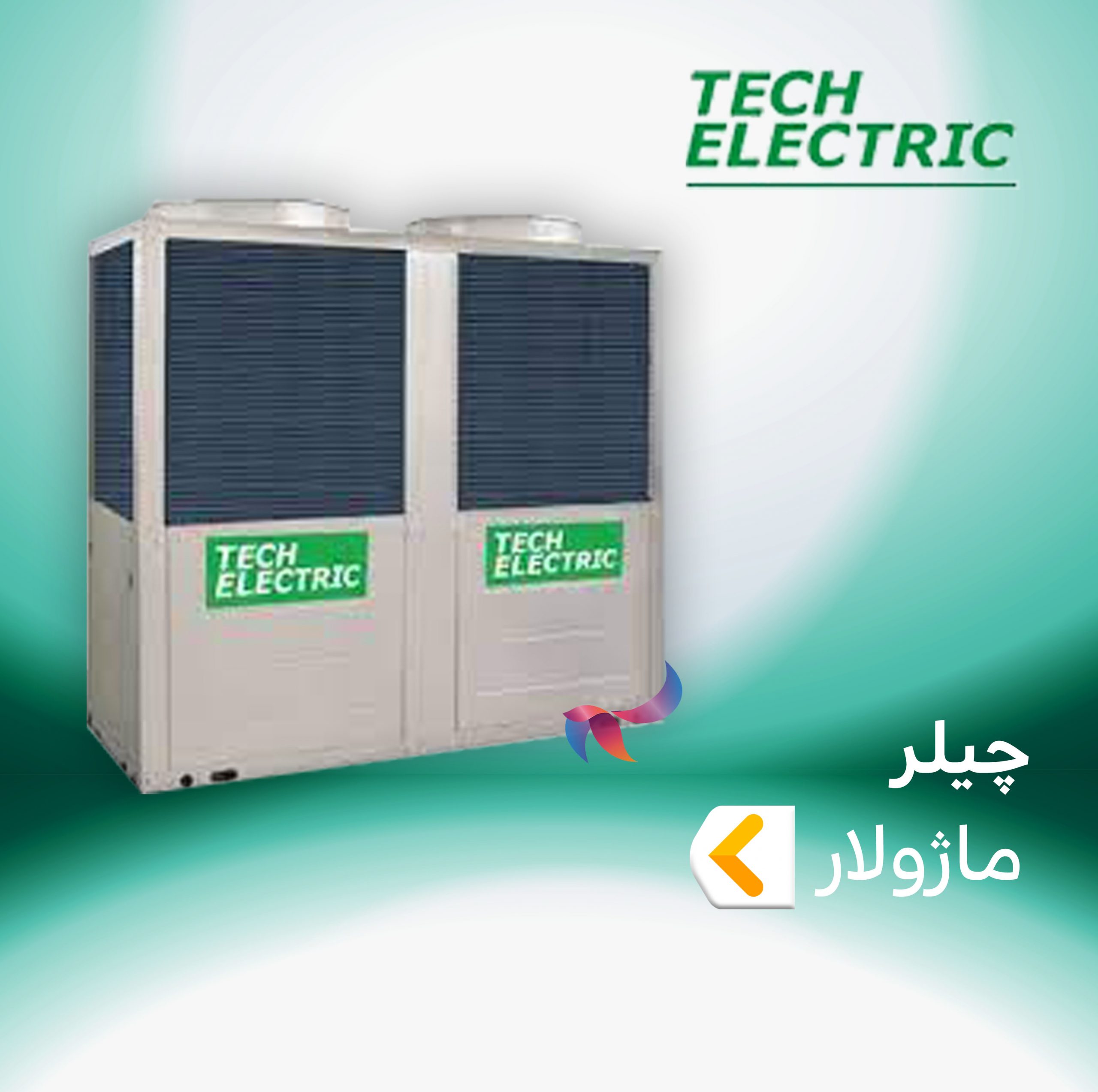

از تکنولوژی‌های بروز صنعت مکانیک و تأسیسات ساختمانی، چیلر ماژولار تک الکتریک را می‌توان نام برد. چیلر ماژولار تک الکتریک بر سیستم گرمایشی و سرمایشی ساختمان‌ها متصل می‌شود ؛و آب ورودی دستگاه‌های خنک‌کننده و داکت اسپلیت را افزایش و کاهش می‌دهد.
موجب بر قراری آرامش و آسایش در ساختمان‌ها می‌شود. چیلر ماژولار تک الکتریک، موجب انتقال گرما یا سرما به صورت جذبی به آب یا مایع مبرد می‌شود؛ و از انواع چیلر های جذبی است.
از تکنولوژی‌های جدید در ساخت چیلر ما ژولار تک الکتریک استفاده می‌شود. و آن را بسیار پیشرفته و بروز کرده است. چیلر های ماژولار تک الکتریک تا حدودی ویژگی‌های متفاوتی دارند. اما در عین حال از نظر عملکرد، یکسان هستند.
عملکرد این دستگاه در افزایش و کاهش دمایی آب مبرد بسیار عالی است؛ زیرا این دستگاه فوق تخصصی از استاندارد‌های روز دنیا برخوردار است. همچنین این محصول در صنایع حساس مورد استفاده قرار می‌گیرد،زیرا می‌تواند ۱۰۰۰۰۰ لیتر آب سرد یا گرم تولید کند و این یکی از مهمترین ویژگی‌های این دستگاه است.
این چیلر، همانند چیلرهای جذبی عمل می‌کند، اما برای تطبیق پیدا کردن مایع مبرد با درجه‌ی دمایی مدنظر از چندین کمپرسور عبور می‌کند. اواپراتور اولین تجهیزی است که مایع مبرد با آن تماس پیدا می‌کند. در اثر دمای محیط با ورود مایع مبرد به لوله‌های اواپراتور، مایع دچار تبخیر می‌شود.
با شرکت در این فرایند دمای مایع مبرد به ۷ درجه‌ی سلسیوس می‌رسد یعنی ۵ درجه اختلاف دما با دمای‌اولیه دارد. پس از فرآیند تبخیر و خنک‌سازی مایع مبرد وارد ابزربر می‌شود. برای خارج شدن آب سرد برج لازم است؛ دمای گرم مبرد جذب ابزربر شود.
برای این کار باید از طریق نازل‌های ویژه، ابزربر بخارات تولید شده را بر بدنه‌ی قطعه بپاشد. در مرحله‌ی آخر مایع مبرد توسط کمپرسور خنک کاری می‌شود. کمپرسور بخارات را تقطیر می‌کند. مایع مبرد در بازه‌ی زمانی کوتاهی، خنک می‌شود به دلیل تقطیر پیوسته بخارات مایع در کندانسورها و از طریق شیر‌های خروجی از برج خارج می‌شود.
چیلرهای هوای تک الکتریک با قابلیت مدولار در دو ظرفیت 30 و 60 کیلوواتی با کمپرسور اسکرال طراحی و تولید شده اند. مهم ترین مزایای استفاده از این چیلرها عبارت اند از:
شناخت مفید و مختصر اجزای تشکیل دهنده چیلر تک الکتریک قطعاً در شناسائی کارکرد نامناسب دستگاه در اثر خرابی یا سوختگی برخی از آن ها به ما کمک خواهد نمود. در ادامه به معرفی هر یک از آن ها پرداخته ایم:
وظیفه این بخش از چیلر تک الکتریک، فشرده سازی گاز مبرد و افزایش فشار و دمای آن می باشد. سپس آن را از طریق لوله به یک مبدل حرارتی آب یا هوای خنک به نام کندانسور انتقال می دهد.
کندانسور یا مبدل حرارتی آب خنک معمولاً از نوع مبدل پوسته و لوله شل بوده و از درون لوله های آن مبرد و از اطراف لوله های آن، آب عبور می کند. اما اگر مبدل حرارتی کندانسور از نوع مبدل هوای خنک باشد، این هوا از اطراف لوله های کندانسور توسط فن دمیده شده و حرارت را از مبرد می گیرد تا آن را از حالت گاز به مایع تبدیل کند. چیلرها نیز براساس همین کندانسورها به انواع آب خنک و هوای خنک دسته بندی می شوند.
علت قرارگیری شیر انبساط بر سر راه مبرد پس از کندانسور این است که فشار را از روی مبرد از طریق منبسط کردن آن بردارد و مبرد را برای بار مجدد از حالت مایع به گاز تبدیل کند. این فرآیند شامل حدود 25 درصد از مبرد می شود. در نهایت مخلوطی از مبرد مایع و گازی شکل وارد مبدل حرارتی دیگر تحت عنوان چیلر می شود.
معمول است که مبدل حرارتی اوپراتور چیلر از نوع پوسته و لوله آب خنک باشد و مبرد از درون لوله های آن و آب از اطراف لوله ها عبور داده می شود. مخلوط مبرد مایع و گاز در این بخش تمایل زیادی به تبخیر شدن نشان می دهد.
البته ابتدا مبرد حرارت را از آب گرفته و آب به شدت سرد شده برای برودت داخل ساختمان به فن کویل ها و هواسازها و یا پمپ ها در مصارف صنعتی ارسال می شود. مبرد کاملاً تبخیر شده به طور مجدد وارد کمپرسور می شود و این سیکل بیان شده مجدد تکرار خواهد شد.
اگر تصور می کنید چیلرها از هرگونه سرویس سالانه بی نیاز اند، کاملاً در اشتباهید! چیلرها از اجزای متعدد و بسیار پیچیده ای برخوردار هستند که لازم است توسط سرویس کار هر سال بررسی شوند تا مشکلات فنی جزئی آن هر چه زودتر برطرف شوند. در غیر این صورت ممکن است در آینده به تعویض قطعات نیاز پیدا کنید که بسیار هرینه بر خواهد بود.
بهتر است بدانید که چیلر تک الکتریک در انواع مختلف موجوده که هر یک دارای کاربردهای خاصی بوده و در موارد خاصی مورد استفاده قرار می‌گیرد. در ادامه به شرح انواع چیلر می پردازیم.
بهتر است بدانید که در این دستگاه ابزروبر یا جذب کننده نقش اساسی را در این سیکل به همراه دارد. کارکرد اصلی این دستگاه به گونه ای می باشد که ماده مبرد بین شیر انبساط، اواپراتور، ابزوربر، پمپ ژنراتور و در نهایت کندانسور در حال چرخش می باشد. ماده مبرد به اواپراتور وارد می شود و دمای آن بالا خواهد رفت که دمای محیط با استفاده از گاز شهری و منابع دیگر تأمین خواهد شد.
زمانی که مایع مبرد به گاز تبدیل شود؛ فشار هوا اواپراتور کاهش پیدا کرده و این فشار باید پایین باشد. در این صورت گاز فشار بالایی داشته در نتیجه نیاز به جاذب آب خواهد داشت. بخار توسط ابزوربر یا جاذب جذب شده و پس از آن با ترکیبی از لیتیوم بروماید و یا به کمک پمپ ها به ژنراتور انتقال داده خواهد شد.
ژنراتور یک نوع مبدل حرارتی می باشد که ماده مبرد و لیتیوم بروماید را حرارت داده و پس از تبخیر قسمتی از آب که به آب مقطر تبدیل شده است؛ به شیر انبساط وارد شده است و پس از آن به اواپراتور منتقل می شود. بهتر است بدانید که چیلر جذبی خود به دو دسته تک اثره و دو اثره تقسیم بندی می شود.
یکی از انواع چیلر تک الکتریک نوع تراکمی آن می باشد. توجه داشته باشید که چیلر تراکمی بر مبنای سیکل تبرید کار می کند که دارای کمپرسور، کندانسور، شیر انبساط و اواپراتور می باشد. به طور کلی می‌توان گفت که سیکل چیلر تراکمی از واحدهای تراکم چگالش تبخیر تشکیل می شود. سپس توسط استفاده از مایع مبرد سیال را خنک کرده و به این صورت انتقال حرارت انجام می شود.
بهتر است بدانید که مبرد اواپراتور در حالت مایع اشباع و دمای پایین به اواپراتور وارد خواهد شد. توسط گرفتن گرما از آب یا هوا به بخار در فشار پایین تبدیل می شود. برای اینکه بخار ایجاد شده دوباره به مایع اولیه برگردد؛ باید گرمای جذب شده از مبرد جدا شود. لازم به ذکر است که محیط هایی که در مجاورت دستگاه می باشند؛ هوای اتمسفر یا هوای مرطوب ایجاد شده خنک خواهد شد. به همین خاطر هوای ایجاد شده توسط مبرد به محیط‌های مذکور انتقال داده می شود.
بهتر است بدانید که چیلر سانتریفیوژ از جمله انواع چیلرهای صنعتی می باشد که معمولاً در این چیلرها از کمپرسور از نوع جابجایی غیر مثبت استفاده می شود. استفاده از چیلر سانتریفیوژ در صورتی که به آن بار کامل یا در حالت های بار کم کار کند؛ راندمان دستگاه بسیار بالا می باشد. اما به خاطر قیمت بالا و همچنین نبود متخصص کافی در کشور ما بسیار کمتر از آن استفاده خواهد شد.
بهتر است بدانید چیلر تراکمی توسط انرژی الکتریکی یا برق و چیلر جذبی توسط انرژی فسیلی سرمایش لازم را ایجاد می‌کند. به طور کلی می توان ذکر کرد که چیلر جذبی از ژنراتور سوخت فسیلی استفاده کرده که معمولاً به صورت گاز سوز می باشند. چیلر تراکمی از اختلاف فشار کندانسور و نیروی الکتریسیته برای ایجاد گرما استفاده می شود.
در نتیجه می‌توان گفت که هزینه برق چیلر های تراکمی تا حدودی بیشتر می باشد؛ اما با توجه به اینکه هزینه سوخت فسیلی و برقی چیلرهای جذبی بالا می باشد، می توان نوع تراکمی را از نظر اقتصادی به صرفه تر و مناسب تر دانست.
انتخاب چیلر تراکمی یا جذبی باید با توجه به ظرفیت برودتی مورد نیاز، شرایط اقلیمی و محل پروژه و هزینه های مصرف انرژی و … انجام شود. هر دو نوع چیلر را در ادامه با یکدیگر از لحاظ مختلف بررسی می کنیم.
بهتر است بدانید که ضریب عملکرد چیلر تک الکتریک نشان دهنده زمان مصرف انرژی می باشد. نسبت گرمای دریافتی در واکنش به مجموع انرژی مصرفی در مصرف کننده ها به عنوان نسبت راندمان انرژی یا ضریب عملکرد شناخته می‌شود. توجه داشته باشید که ضریب عملکرد بر مبنای شرایط یکسان در چیلرهای تراکمی هوایی تا ۳.۵ و در چیلرهای تراکمی آبی تا ۶ قابل دستیابی می باشد. در صورتی که ضریب عملکرد چیلر های جذبی در بهترین حالت ۱.۴ خواهد بود.
توسط اضافه کردن ژنراتور جذب کننده و دیگر تجهیزات جانبی معمولاً ابعاد چیلرهای جذبی دو برابر چیلر های تراکمی در ظرفیت مشابه می باشد. به این صورت نوع چیلر جذبی برای نصب در موتورخانه نیاز به فضای بیشتری دارد. همچنین با توجه به وزن بیشتر این چیلرها باید زیرسازی و شاسی های مقاوم تری را برای جایگذاری چیلرهای جذبی در نظر بگیرید.
لازم به ذکر است که برای خرید چیلرهای جذبی تک اثره حدود ۵۰ درصد و چیلر های جذبی دو اثره نزدیک به دو برابر هزینه خرید چیلرهای تراکمی در ظرفیت مشابه باید در نظر بگیرید.
با توجه به اینکه چیلرهای جذبی دارای تجهیزات بیشتر، بزرگ تر و حساس می باشند؛ نسبت به چیلر نوع تراکمی نیاز به هزینه سرویس و نگهداری بالاتری دارند. به ویژه آنکه فشار منفی موجود در سیستم های جذبی حساسیت و دقت بیشتری را برای جلوگیری از نشتی و همچنین ورود اکسیژن لازم دارد.
به خاطر وجود جذب کننده در چیلرهای جذبی برای دفع حرارت نیاز به آب و خنک کننده وجود دارد که نسبت به تراکمی ظرفیت مشابه مصرف آب بیشتر می باشد. یعنی مصرف آب بیشتر و استفاده از پمپ ها و وسایل خنک کننده در چیلر های جزبی احساس می شود.
بهتر است بدانید که سوزاندن سوخت های فسیلی برای تامین منابع گرمایشی ژنراتور در چیلرهای جذبی علاوه بر اینکه در محیط زیست مواد آلاینده بیشتری منتشر می شود؛ هزینه قابل توجهی نیز تحمیل خواهد کرد.
در صورتی که می توان توسط به کارگیری سیستم‌های کنترل هوشمند تا میزان قابل توجهی مصرف برق چیلر های تراکمی را بهینه‌سازی کرد. به همین خاطر هزینه جاری چیلرهای جذبی برای مصرف انرژی که شامل هزینه مصرف آب و نگهداری می باشد؛ نسبت به چیلرهای تراکمی بیشتر می باشد.
میزان صدای تولیدی چیلرهای جذبی به خاطر وجود قطعات متحرک و مکانیکی کمتر نسبت به چیلرهای تراکمی پایین تر خواهد بود.
با توجه به ضرورت وجود برج خنک کننده در چیلر های جذبی امکان استفاده از این سیستم در مناطق مرطوب وجود ندارد. باید بدانید که برج‌های خنک‌کننده سرمایش تبخیری می باشد و وجود هوایی نزدیک به اشباع برای مکانیزاسیون کاری آن ها چندان مناسب نیست. در صورتی که توسط چیلرهای تراکمی هوایی به سادگی می توان در محیط های کاملا مرطوب نیاز برودتی محیط را برطرف کرد.
به طور کلی هر چه چیلرها از ظرفیت سرمایشی یا گرمایشی بالاتری برخوردار باشند، توسط برند معروف تری طراحی و تولید شده باشند و از خارج به کشور وارد شده باشند، از قیمت بالاتری برخوردار خواهند بود. به جرات می گوییم که قیمت چیلر تک الکتریک در عین برابری خصوصیات و امکانات آن با نمونه های مطرح جهان، بسیار مناسب تر می باشد و برای بودجه های محدود گزینه بهتری به حساب می آید.
البته ناگفته نماند امروزه فروشندگان سودجویی در بازار فعالیت دارند که جنس های خود را با قیمت بسیار گراف و یا قطعات تقلبی به مشتری می اندازند و مردم ناآگاه را به سمت خود می کشانند. همیشه محصولات تأمین کننده سرما و گرما را از فروشگاه های معتبر با گارانتی و خدمات پس از فروش تهیه نمایید، چرا که این دو یکی از معدود نشانه های اصالت و کیفیت کالا به حساب می آیند.
به منظور استعلام قیمت انواع چیلر تک الکتریک، می توانید وب سایتی که در آن حضور دارید را پیگیری نمایید و یا با شماره های ما تماس حاصل فرمایید.
بی شک یافتن مرکزی برای خرید چیلر تک الکتریک با ویژگی های عنوان شده در فوق برای خریداران کمی دشوار و وقت گیر می باشد. امروزه دیگر کسی حتی فرصت و حوصله مراجعه حضوری به فروشگاه ها برای خرید محصول را ندارند، چه برسد به این که وقتی نیز جهت یافتن مرکز معتبر داشته باشند!
ما کار را برایتان ساده نموده ایم. وب سایتی که در آن مشغول مطالعه هستید، متعلق به فروشگاه سیستم های سرمایشی و گرمایشی تأسیسات دات کام با بیش از یک دهه تجربه درخشان در کشور می باشد.
این فروشگاه برای علاقه مندان به خرید آنلاین چیلر تک الکتریک بهترین گزینه است، چرا که این محصول با گارانتی پنج ساله و خدمات پس از فروش دائمی به فروش می رسد و این مرکز نصب و راه اندازی کامل و همچنین سرویس سالانه آن را نیز عهده دار خواهد شد. کافیست هم اکنون از طریق همین سایت پس از بررسی موجودی، مشخصات و قیمت ها، سفارش خود را ثبت نمایید و منتظر رسیدن آن درب محل مورد نظر باشید.
در سایت مرجع و فروشگاهی تأسیسات دات کام، مشخصات فنی و قیمت های تضمین شده انواع تجهیزات تاسیساتی ، خرید آنلاین تاسیسات با ضمانت نامه اصلی، جهت ایجاد اعتماد، برای شما عزیزان ارائه گردیده است. تا خرید اینترنتی امن و تضمین شده ای داشته باشید.
برای مشاوره رایگان با کارشناسان خبره تاسیسات دات کام و راهنمایی برای بهترین خرید با شماره های زیر تماس بگیرید
