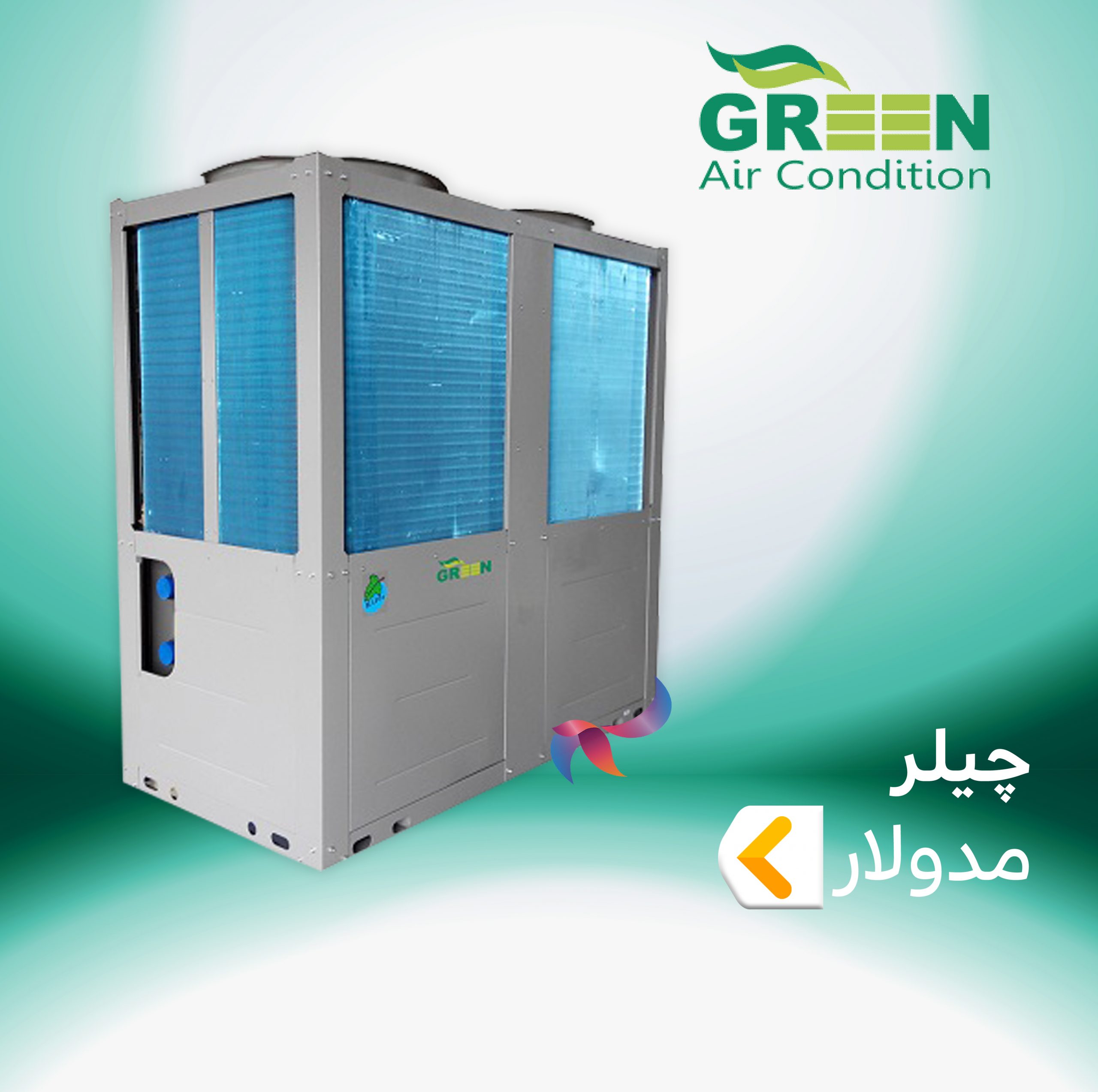

چیلر گرین در بازار ایران بیشتر با خانواده هواخنک مدولار سری H شناخته میشود؛ تجهیزی که آب سرد را برای فنکویل، هواساز یا فرایند تولید میکند و گرمای کندانسور را مستقیماً به هوای آزاد میدهد. در صفحات فنی فعلی بازار، سه ظرفیت اصلی این خانواده با کدهای GACCH-30P3T1، GACCH-65P3T1 و GACCH-130P3T1 دیده میشوند.
انتخاب چیلر با «متراژ ساختمان» یا «تن تبرید اسمی» بهتنهایی قابل اتکا نیست. بار واقعی تابع اقلیم، پوسته ساختمان، شیشه، نفرات، روشنایی، هوای تازه، ساعات کار و کاربری است. بعد از محاسبه بار، باید ظرفیت در دمای محیط طراحی، دمای آب رفتوبرگشت، مصرف برق، دبی آب، افت فشار، صدا، جانمایی، تعداد ماژول، ظرفیت رزرو و کنترل در بار جزئی را بررسی کرد.
چیلر گرمای آب برگشتی ساختمان یا فرایند را در اواپراتور جذب میکند و آب سرد را دوباره به فنکویل یا هواساز میفرستد. در چیلر هواخنک، مبرد پس از فشردهسازی در کمپرسور وارد کندانسور هوایی میشود و فنهای آکسیال گرما را به هوای بیرون دفع میکنند؛ بنابراین برج خنککننده و مدار آب کندانسور لازم نیست.
گرمای آب را میگیرد و دمای آن را برای فنکویل/هواساز پایین میآورد.
در سری H بازار، مدل 30kW با Twin Rotary و مدلهای 65/130kW با Hermetic Scroll گزارش شدهاند.
با فن آکسیال گرمای مبرد را به محیط آزاد دفع میکند و به برج خنککننده نیاز ندارد.
چند کمپرسور و چند ماژول امکان تطبیق بهتر ظرفیت با بار و ایجاد افزونگی را فراهم میکنند.
اعداد زیر از صفحات فنی فعلی بازار استخراج شدهاند و باید با پلاک/کاتالوگ کالای تحویلی تطبیق داده شوند. موجودی و نسل محصول میتواند تغییر کند.
| مدل | سرمایش / گرمایش | کمپرسور | ورودی برق سرمایش | جریان سرمایش | فن / صدا | وزن |
|---|---|---|---|---|---|---|
| GACCH-30P3T1 | 30 / 33 kW ≈8.5 RT | 2× Twin Rotary • Highly | ≈9.4 kW | ≈17.7 A | 1 فن • ≈65 dB | ≈310 kg |
| GACCH-65P3T1 | 65 / 71 kW ≈18.5 RT | 2× Hermetic Scroll • Copeland | ≈19.2 kW | ≈36.3 A | 2 فن • ≈65 dB | ≈580 kg |
| GACCH-130P3T1 | 130 / 140 kW ≈37 RT | 2× Hermetic Scroll • Danfoss | ≈38.4 kW | ≈72.6 A | 2 فن • ≈68 dB | ≈935 kg |
اگر ظرفیت سرمایشی را بر توان ورودی همان شرایط تقسیم کنیم، یک COP سرمایشی سادهشده به دست میآید. این عدد معادل IPLV یا راندمان سالانه نیست، اما برای مقایسه اولیه سه مدل در شرایط کاتالوگی مفید است.
30 ÷ 9.4 ≈ 3.19 COP و حدود 1.10 kW/RT در شرایط نامی گزارششده.
65 ÷ 19.2 ≈ 3.39 COP و حدود 1.04 kW/RT.
130 ÷ 38.4 ≈ 3.39 COP و حدود 1.04 kW/RT.
این اعداد عملکرد بار جزئی را نشان نمیدهند؛ ترتیب روشنشدن کمپرسورها و ماژولها در مصرف سالانه اثر زیادی دارد.
بار باید توسط مهندس محاسب به kW یا RT تعیین شود. این ابزار فقط پس از داشتن بار، تعداد ماژول اسمی را غربال میکند و تصحیح ظرفیت برای دمای محیط/آب را انجام نمیدهد.
بار و ماژول پایه را انتخاب کنید.
عدد و واحد را وارد کنید.
برای آب، دبی تقریبی از رابطه Qwater ≈ Cooling kW ÷ (1.163 × ΔT) به دست میآید. در شرایط 12/7°C، اختلاف دما 5°C است.
ظرفیت و ΔT را وارد کنید.
برای مقایسه چیلرها باید دمای آب، دمای محیط، بار جزئی و روش آزمون یکسان باشد. COP نسبت ظرفیت سرمایش به توان برق است؛ kW/RT هرچه کمتر باشد بهتر است؛ و شاخصهای فصلی/بار جزئی برای پروژههایی که بیشتر سال در 100٪ بار کار نمیکنند مهماند.
ظرفیت و توان را وارد کنید.
ظرفیت نامی چیلر هواخنک در یک دمای محیط مشخص اعلام میشود. با افزایش دمای هوای ورودی کندانسور، فشار تقطیر و کار کمپرسور بیشتر میشود و معمولاً ظرفیت/راندمان افت میکند. آب سرد خروجی پایینتر از 7°C نیز بار سختتری به چیلر تحمیل میکند.
دماها را وارد کنید.
باید دبی طراحی را در افت کل اواپراتور، لوله، شیرها و کویلها تأمین کند؛ نه بر اساس ارتفاع ساختمان در مدار بسته.
تغییر حجم آب با دما را جذب میکند و فشار مدار را پایدار نگه میدارد.
در سیستم کمحجم یا بار ناپایدار میتواند از سیکل کوتاه کمپرسورها بکاهد؛ حجم موردنیاز باید محاسبه شود.
صافی از ورود ذرات به اواپراتور جلوگیری میکند و فلوسوئیچ نبود جریان را به کنترلر اعلام میکند.
هوای محبوس راندمان انتقال حرارت و عملکرد پمپ را بدتر میکند؛ هواگیری اصولی مهم است.
رسوب و خوردگی میتوانند افت فشار و انتقال حرارت را خراب کنند؛ کیفیت آب باید کنترل شود.
برای ریسک یخزدگی ممکن است لازم باشد، اما ظرفیت و افت فشار را تغییر میدهد و باید با کاتالوگ تصحیح شود.
دبی بیشازحد میتواند ΔT را کم کند و انتخاب پمپ/شیر را از شرایط طراحی دور کند.
منابع بازار برای مدلهای 30 و 65 کیلووات حدود 65dB و برای مدل 130 کیلووات حدود 68dB گزارش کردهاند و محل اندازهگیری را تقریباً فاصله افقی 1 متر و ارتفاع 1.5 متر ذکر میکنند. در پروژه واقعی، بازتاب دیوار، جانپناه، چند چیلر کنار هم، شبهنگام و اتاق مجاور میتوانند تجربه صوتی را تغییر دهند.
فنها باید هوای داغ را بدون Short-Circuit دوباره به کندانسور پس ندهند.
دسترسی به کمپرسور، تابلو، کویل و فن برای نگهداری حفظ شود.
310 تا 935kg برای یک ماژول، بهعلاوه آب و متعلقات، باید در سازه و لرزهگیر دیده شود.
هوای داغ کندانسور نباید به ورودی هوای تازه یا تجهیزات حساس تخلیه شود.
محاسبه بار ساعتی/پیک پروژه قبل از انتخاب ظرفیت انجام شود.
دمای طراحی شهر و ارتفاع از سطح دریا با جدول تصحیح ظرفیت چک شود.
مسیر هوای کندانسور، فاصله سرویس، دسترسی جرثقیل و لرزش بررسی شود.
سهفاز، کابل، کلید، جریان راهاندازی، ارت و حفاظت تابلو قبل از تحویل آماده باشد.
قبل از اتصال نهایی اواپراتور، لولهکشی Flush شود تا براده و آلودگی وارد مبدل نشود.
فلوسوئیچ/DP و حفاظت Low Flow پیش از آزادکردن کمپرسور تست شود.
فشار مبرد، Superheat/Subcooling، دمای آب، آمپر، صدا و آلارمها ثبت شوند.
داده راهاندازی بهعنوان خط مبنا برای سرویسهای بعدی نگهداری شود.
مجموعه پارس شوفاژ سابقه فعالیت تأسیساتی از سال ۱۳۶۲ دارد و تاسیسات داتکام از ۱۳۹۲ فروش و مشاوره آنلاین تخصصی را ادامه داده است. برای چیلر گرین، بهتر است فایل بار برودتی یا اطلاعات پروژه، شهر، دمای آب، تعداد فنکویل/هواساز و شرایط برق را همزمان بررسی کنیم تا ظرفیت نامی با نیاز واقعی اشتباه نشود.
تهران، طالقانی، بین بهار و شریعتی، پلاک ۹۵. پیش از مراجعه حضوری با واحد فروش هماهنگ کنید.
بار سرمایش kW/RT، شهر پروژه، کاربری، دمای آب رفت/برگشت، تعداد ساعت کار، برق، پلان بام/محل نصب و اگر مدل مدنظر دارید کد کامل آن را ارسال کنید.
یک سیستم تولید آب سرد برای فنکویل، هواساز یا فرایند است. در بازار ایران، خانواده هواخنک مدولار سری H گرین بیشتر مستند شده است.
مدلهای GACCH-30P3T1، GACCH-65P3T1 و GACCH-130P3T1 با ظرفیت سرمایش اسمی حدود 30، 65 و 130 کیلووات در بازار فعلی دیده میشوند.
خانواده GACCH سری H که در بازار ایران مستند شده، هواخنک است. برای هر خانواده دیگر باید کاتالوگ همان SKU بررسی شود.
ظرفیت سرمایش اسمی آن حدود 30kW یا تقریباً 8.5 تن تبرید گزارش شده است.
حدود 65kW یا 18.5 تن تبرید ظرفیت سرمایش اسمی دارد.
حدود 130kW یا 37 تن تبرید ظرفیت سرمایش اسمی دارد.
منابع بازار برای سرمایش، آب سرد خروجی 7°C و دمای محیط 35°C را ذکر میکنند؛ دمای ورود آب معمولاً 12°C در دادههای خانواده مدولار اعلام میشود.
نباید فرض شود. چیلر هواخنک در دمای محیط بالاتر نیاز به تصحیح ظرفیت و توان طبق جدول همان کاتالوگ دارد.
برای سه مدل اصلی GACCH سری H در بازار، مبرد R410A گزارش شده است. پلاک همان دستگاه مرجع نهایی است.
سه مدل اصلی 30، 65 و 130kW با برق 380V سهفاز 50Hz معرفی شدهاند.
یعنی چند واحد مستقل میتوانند با کنترل مشترک برای افزایش ظرفیت کار کنند. برای سری H قابلیت اتصال تا 16 دستگاه در منابع بازار گزارش شده است.
خیر. تعداد ماژول باید با بار پیک، بار جزئی، رزرو، برق، فضا و هزینه چرخه عمر هماهنگ شود.
برای آب میتوان از Q≈kW/(1.163×ΔT) استفاده کرد. برای مثال ΔT برابر 5°C در سیستم 12/7 رایج است.
مدلهای هواخنک GACCH به برج خنککننده نیاز ندارند؛ کندانسور با فن و هوای محیط گرما را دفع میکند.
بله، مدار آب سرد به پمپ سیرکولاسیون نیاز دارد مگر پکیج سفارشی دارای پمپ داخلی باشد. پمپ باید با دبی و افت واقعی انتخاب شود.
در سیستم کمحجم یا بار متغیر، بافر میتواند زمان کار کمپرسور را افزایش دهد و سیکل کوتاه را کم کند. حجم دقیق محاسبه میشود.
چیلر روی بام یا حیاط میتواند روی واحدهای مجاور و همسایه اثر بگذارد. فاصله، بازتاب و تعداد ماژولها در تحلیل صوتی مهماند.
قیمت به ظرفیت، مدل، تعداد ماژول، تجهیزات هیدرونیک، کنترل، حمل، راهاندازی و شرایط بازار وابسته است؛ برای قیمت معتبر کد دقیق و پروژه لازم است.
برای واحد مستقل و ظرفیت کم، مینیچیلر میتواند سادهتر باشد؛ برای بار بزرگتر و سیستم مرکزی، چیلر مدولار مزیت مقیاس و افزونگی دارد.
بار سرمایش، شهر، کاربری، دمای آب، ساعات کار، برق، محل نصب، محدودیت صدا و اگر دارید کد مدل را ارسال کنید.
اگر چیلر مدولار گرین برای پروژه مناسب نباشد، مینیچیلر، چیلر بزرگتر یا معماری دیگری را از ابتدا مقایسه میکنیم.
