راهنمای جامع مهندسی، معرفی انواع و تحلیل رادیاتورهای بوتان
سیستم توزیع حرارت ساختمان نقشی اساسی در تعیین آسایش حرارتی ساکنان و مصرف انرژی پکیج‌های گرمایشی دارد. شرکت صنعتی بوتان با پیشینه‌ای بیش از هفت دهه در صنعت گرمایشی ایران، سبد کاملی از پایانه‌های حرارتی (رادیاتور شوفاژ) را متناسب با معماری‌های اقلیمی، الگوهای هیدرولیکی لوله‌کشی و ویژگی‌های شیمیایی آب شهری توسعه داده است.
این سبد در دو شاخه مهندسی مجزا طبقه‌بندی میشود: رادیاتورهای تمام‌آلومینیومی پرهای دایکاستی شامل خانوادههای پرچم‌دار ایل پریمو (IL Primo)، النا (Elena) و ویتوریا (Vittoria)، و رادیاتورهای پانلی فولادی مدرن (Steel Panel Radiators) شامل برندهای آی پن (Ay Pan) و ایرتورپن (IrTurPan).
این راهنمای جامع به بررسی ویژگی‌های متالورژی، تحلیل ترمودینامیکی ضریب انتقال حرارت، متدولوژی محاسبه تعداد پره و طول پنل، الزامات هیدرولیکی اتصالات و راهکارهای حفاظت در برابر پدیده‌های خوردگی گالوانیک می‌پردازد.
جهت پیمایش و تحلیل قیمت روز این محصولات می‌توانید به دسته‌بندی مرجع رادیاتور گرمایشی و شوفاژ و بخش تخصصی رادیاتور بوتان مراجعه نمایید.
۱. نقشه معماری محصولات و ساختار پایانه‌های حرارتی بوتان
برای درک تفاوت‌های ساختاری و انتخاب صحیح، نمودار درختی زیر چیدمان خانواده رادیاتورهای گروه بوتان را نشان می‌دهد:
۲. متالورژی و مقایسه بنیادین رادیاتور پرهای آلومینیومی در برابر پنلی فولادی
انتخاب میان رادیاتورهای آلومینیومی پرهای و رادیاتورهای پنلی فولادی نیازمند شناخت فیزیک انتقال حرارت و رفتار شیمیایی آب در سیکل بسته است:
۲.۱. فیزیک هدایت حرارتی و اینرسی گرما
- آلومینیوم: آلومینیوم رسانایی حرارتی بسیار بالایی دارد. ضریب انتقال حرارت آن حدود ۴ برابر فولاد است. در نتیجه رادیاتورهای پرهای بوتان (نظیر ایل پریمو و النا) آبگیری کم و پاسخ حرارتی بسیار سریعی دارند و بلافاصله پس از استارت پکیج گرما را در محیط منتشر می‌کنند.
- فولاد (اینرسی حرارتی بالا): رادیاتورهای پنلی آیپن بوتان به سبب جرم بالاتر و حجم آب بیشتر، دیرتر گرم شده اما انرژی را در خود ذخیره می‌کنند. پس از خاموش شدن مشعل پکیج، بازدهی حرارتی پایدار و بدون نوسان دمایی تا مدت بیشتری باقی می‌ماند.
۲.۲. پدیده پیل گالوانیک و تولید گاز هیدروژن
در سیستم‌های مجهز به پکیج‌های دیواری که مبدل اصلی از جنس مس یا آلیاژ برنج است، تماس هم‌زمان آب با دو فلز مس و آلومینیوم در حضور املاح یونی، یک پیل الکتروشیمیایی ایجاد می‌کند. این واکنش اکسیداسیون به آزادسازی گاز هیدروژن (H2H_2H2) در بالاترین نقطه رادیاتور و پره‌های انتهایی منجر شده و پدیده سرد شدن رادیاتور را تشدید می‌کند.
- راهکار بوتان در رادیاتورهای پرهای: استفاده از پوشش داخلی ضدخوردگی آنافورتیک (Anaphoretic Protection) و فرآیند لایه‌نشانی خنثی، مانع از تماس یون‌های مس با بستر آلومینیومی شده و نیاز به هواگیری‌های پی‌درپی را برطرف می‌سازد.
- مزیت رادیاتورهای پنلی بوتان: در رادیاتورهای پنلی آی پن و ایرتورپن، سازگاری مس مبدل پکیج با ورق‌های فولادی کربنی بسیار پایدار است و تولید گاز هیدروژن عملاً رخ نمی‌دهد.
برای بررسی جامع مزیت‌های برندهای رقیب، مطالعه مقاله تخصصی کدام مارک رادیاتور پنل بهتر است راهنمای جامعی در این زمینه فراهم می‌کند.
۳. معرفی جامع انواع رادیاتورهای پرهای آلومینیومی بوتان
رادیاتورهای پرهای بوتان در سه مدل نام‌دار تولید میشوند. هر مدل دارای سه اندازه آکس استاندارد ۳۵۰، ۵۰۰ و ۶۰۰ میلی‌متر است:

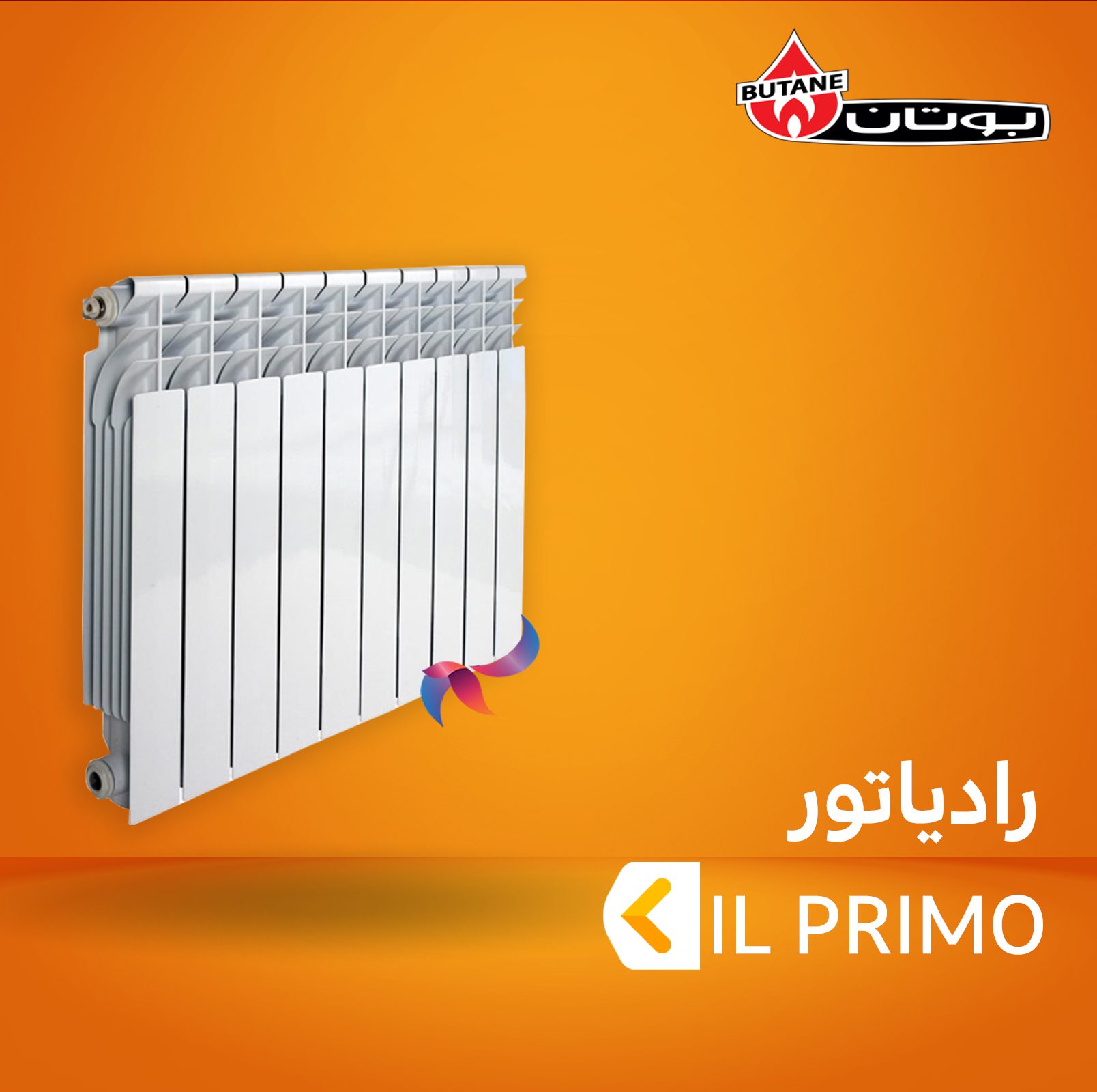

۳.۱. رادیاتور بوتان سری ایل پریمو (IL Primo)
پرقدرت‌ترین رادیاتور پرهای آلومینیومی بوتان از نظر خروجی ترمودینامیکی، سری ایل پریمو است. این مدل با بدنه عمیق‌تر (۹۵ میلی‌متر) و افزایش سطح تبادل حرارتی به واسطه ۴ ردیف فین کانوکتیو ثانویه، بالاترین دبی انتقال انرژی را ایجاد می‌کند. در مدل آکس ۵۰۰، توان حرارتی هر پره به ۱۵۷ کیلوکالری بر ساعت می‌رسد و مدل ۶۰۰ آن با بازدهی ۱۷۹ کیلوکالری بر ساعت، مناسب‌ترین انتخاب برای ویلاها و مناطق مرتفع کوهستانی است.

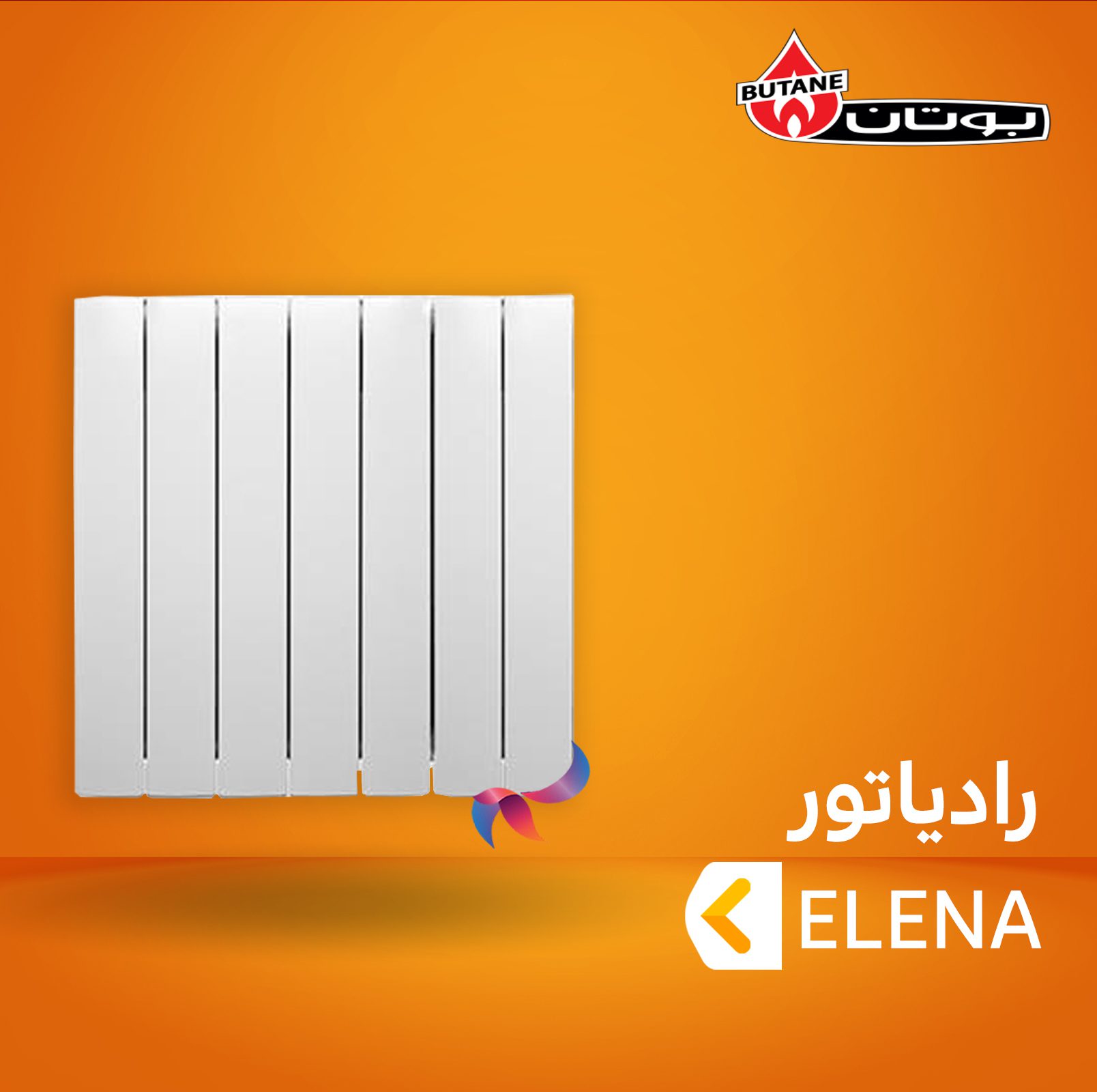

۳.۲. رادیاتور بوتان سری النا (Elena)
سری النا با بازطراحی دریچه‌های خروجی هوا، جریان همرفتی را با زاویه ملایم رو به جلو تخلیه می‌کند. این جهت‌گیری از برخورد حرارت داغ متمرکز به دیوارهای سفید و ته‌نشینی ذرات دوده جلوگیری می‌کند. رادیاتور النا دارای توان ۱۵۶ کیلوکالری بر ساعت در آکس ۵۰۰ و ۱۷۴ کیلوکالری در آکس ۶۰۰ است. مدل پرکاربرد این سری را می‌توانید در صفحه رادیاتور ۵ پره بوتان مدل Elena 600/5 مشاهده کنید.

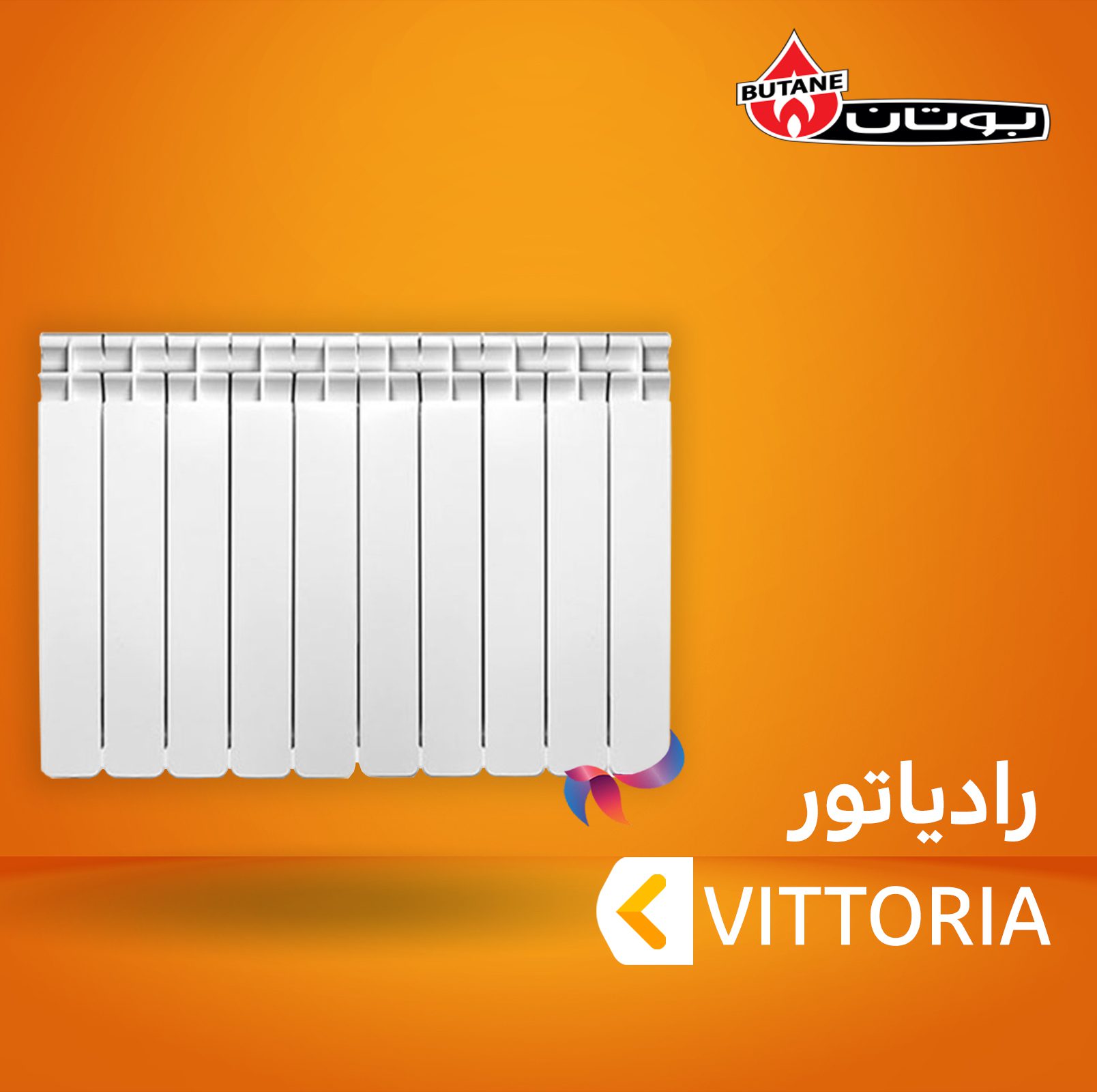

۳.۳. رادیاتور بوتان سری ویتوریا (Vittoria)
سری ویتوریا گزینه‌ای متوازن از نظر وزن متریال، قیمت نهایی و بازدهی حرارتی است. با کاهش اندک در عمق فین‌ها (۹۰ میلی‌متر)، وزن هر پره بهینه‌سازی شده اما با ایجاد گردابه‌های هوای گرم درون پره، خروجی حرارتی ۱۵۴ کیلوکالری بر ساعت در آکس ۵۰۰ حفظ شده است. اطلاعات تفصیلی بلوک‌بندی‌های این مدل در صفحه زیردسته رادیاتور بوتان ویتوریا Vittoria گردآوری شده است.
جدول مقایسه مشخصات فنی پره‌های رادیاتور بوتان (Elena vs IL Primo vs Vittoria)
۴. معرفی و ویژگی‌های رادیاتورهای پانلی فولادی بوتان (آی پن و ایرتورپن)
رادیاتورهای پنلی فولادی گروه بوتان در تیپ مدرن ۲۲ (شامل دو پنل فولادی گردش آب و دو ردیف کنوکتور موج‌دار درونی) تولید میشوند. این سازه با افزایش سطح غیرمستقیم تماس با هوا، اتلاف انرژی را به کمترین میزان می‌رساند.
ویژگی‌های تکنولوژیک رادیاتور پانلی آی پن (Ay Pan)
- خط تولید اتوماتیک لیسانس اروپا: فرآیند جوش درز و نقطه‌ای توسط روبات‌های مدرن انجام گرفته که فشار تست هیدرواستاتیک را تا ۱۳ بار و فشار کاری را تا ۱۰ بار ارتقا می‌دهد.
- زیرسازی نانوسرامیک کاتافورز: قبل از پاشش رنگ پودری الکترواستاتیک، بدنه در حمام نانوسرامیک پوشش داده میشود تا مقاومت به زنگ‌زدگی در محیط‌های شرجی تا ۳ برابر افزایش یابد.
- تنوع طول: از ۴۰ تا ۲۰۰ سانتیمتر با ضریب حرارتی خطی حدود ۱۸.۹ کیلوکالری بر ساعت به ازای هر سانتیمتر طول. جهت مشاهده مدل‌ها به دسته رادیاتور پنلی آی پن مراجعه فرمایید.
جدول بازدهی و ظرفیت رادیاتورهای پنلی آی پن بوتان (ارتفاع ۵۵ سانتیمتر)
همچنین برای پروژه‌های انبوه‌سازی، برند زیرمجموعه رادیاتور پنلی ایرتورپن خط تولید مجهزی دارد که از پرفروش‌ترین رادیاتورهای فولادی کشور به حساب می‌آید.
۵. فرمول‌های مهندسی انتخاب و سایزبندی رادیاتور پرهای و پنلی
برای دستیابی به دمای آسایش در سردترین روز زمستان، تعیین ابعاد رادیاتور باید از موازنه ترمودینامیکی تبعیت کند:
۵.۱. تعیین بار گرمایشی کل اتاق (QlossQ_{\text{loss}}Qloss)
Qloss=A×qarea×∏CiQ_{\text{loss}} = A \times q_{\text{area}} \times \prod C_iQloss=A×qarea×∏Ci
- AAA: مساحت فضا به متر مربع.
- qareaq_{\text{area}}qarea: بار پایه بر حسب کیلوکالری بر متر مربع (اقلیم معتدل = ۸۵ تا ۹۵؛ اقلیم کوهستانی سرد = ۱۱۰ تا ۱۳۰).
- ∏Ci\prod C_i∏Ci: ضرایب تصحیح اتلاف گرما:
- طبقات میانی با پنجره دوجداره: C=1.0C = 1.0C=1.0
- طبقه همکف روی پارکینگ باز یا پیلوت سرد: C=1.15C = 1.15C=1.15
- طبقه آخر زیر پشت‌بام بدون عایق: C=1.20C = 1.20C=1.20
- دیوارهای رو به باد شمال: C=1.10C = 1.10C=1.10
۵.۲. محاسبه تعداد پره رادیاتور آلومینیومی (NfinsN_{\text{fins}}Nfins)
Nfins=Qlossqfin, actualN_{\text{fins}} = \frac{Q_{\text{loss}}}{q_{\text{fin, actual}}}Nfins=qfin, actualQloss
که در آن qfin, actualq_{\text{fin, actual}}qfin, actual توان تصحیح‌شده هر پره در اختلاف دمای پکیج است:
ΔT=Tin+Tout2−Troom=75+652−20=50∘C\Delta T = \frac{T_{\text{in}} + T_{\text{out}}}{2} – T_{\text{room}} = \frac{75 + 65}{2} – 20 = 50^\circ\text{C}ΔT=2Tin+Tout−Troom=275+65−20=50∘C
در این شرایط، توان واقعی هر پره سری ایل پریمو ۵۰۰ یا النا ۵۰۰ برابر ۱۲۵ کیلوکالری بر ساعت منظور می‌گردد.
۵.۳. محاسبه طول رادیاتور پنلی فولادی (LpanelL_{\text{panel}}Lpanel بر حسب متر)
Lpanel=Qloss1890×(ΔTactual60)1.3L_{\text{panel}} = \frac{Q_{\text{loss}}}{1890 \times \left( \frac{\Delta T_{\text{actual}}}{60} \right)^{1.3}}Lpanel=1890×(60ΔTactual)1.3Qloss
در شرایط نرمال کاری پکیج، به ازای هر ۱ متر طول رادیاتور پنلی تیپ ۲۲ بوتان، توانی معادل ۱۵۰۰ تا ۱۶۰۰ کیلوکالری بر ساعت برای غلبه بر تلفات در نظر گرفته میشود.
۶. تحلیل هیدرولیکی، الزامات نصب و راهکارهای پیشگیری از افت فشار
اجرای غیراصولی لوله‌کشی و عدم رعایت اصول بالانس هیدرولیکی می‌تواند بازدهی مدرن‌ترین رادیاتورهای بوتان را تا ۴۰ درصد کاهش دهد.
۶.۱. قانون لوله‌کشی ضربدری (Cross Connection)
در بلوک‌های پرهای بالای ۱۵ پره و رادیاتورهای پنلی با طول فراتر از ۱.۴ متر، ورود و خروج آب نباید از یک سمت باشد. آب تمایل دارد از کوتاه‌ترین مسیر عبور کند؛ در نتیجه پره‌های سمت دیگر سرد باقی می‌مانند. اتصال لوله رفت به بالا و اتصال لوله برگشت به پایین در سمت مخالف، دبی آب را در تمام کانال‌ها یکدست می‌سازد.
۶.۲. تجهیزات ضروری مدار رادیاتور بوتان
- شیر ترموستاتیک استاندارد: تنظیم دمای اتاق در محدوده ۱۸ تا ۲۲ درجه، باز و بسته شدن ماژولار جریان آب، کاهش استهلاک پمپ پکیج و صرفه‌جویی ۲۰ درصدی در قبض گاز.
- شیر زانو قفلی (Lockshield Valve): تنظیم افت فشار دستی رادیاتورهای نزدیک پکیج جهت هدایت دبی کافی به آخرین رادیاتور خط.
- فیلتر مغناطیسی مدار برگشت (Magnetic Dirt Separator): به دام انداختن لجن‌های فلزی و براده‌های مدار شوفاژ پیش از ورود به پمپ سیرکولاتور.
جمع‌بندی مهندسی و راهنمای گزینش نهایی
رادیاتورهای گروه صنعتی بوتان چه در شاخه پرهای آلومینیومی (ایل پریمو، النا و ویتوریا) و چه در بخش پانلی فولادی (آی پن و ایرتورپن)، استاندارد کیفی مطلوبی در بازده حرارتی، مقاومت هیدرولیکی و پوشش سطحی ارائه می‌دهند.
- رادیاتور پرهای دایکاستی بوتان: برای پروژه‌هایی با سقف بلند، معماری نیازمند انعطاف در تغییر سایز بلوک، فضاهای لوکس و مناطقی با فشار هیدرولیکی بالا انتخابی ایده‌آل است.
- رادیاتور پنلی فولادی بوتان: برای مشتریانی که در پی سهولت نظافت، مقاومت کامل در برابر هواگرفتگی گاز هیدروژن در کنار پکیج، سهم بالای تابش حرارتی و قیمت اقتصادی به ازای هر کیلوکالری هستند، گزینه‌ای بی‌نقص به شمار می‌رود.
رادیاتور پرهای آلومینیومی بوتان برای پکیج دیواری بهتر است یا مدل پنلی؟
رادیاتور پرهای به دلیل رسانایی حرارتی بالاتر محیط را سریع‌تر گرم می‌کند و قابلیت کم یا زیاد کردن پره دارد؛ در مقابل، رادیاتور پنلی فولادی به دلیل هم‌جنسی با اجزای پکیج، پدیده هواگرفتگی و تولید گاز هیدروژن را به حداقل می‌رساند.
پوشش محافظ داخلی رادیاتورهای آلومینیومی بوتان چه نقشی در عملکرد آن دارد؟
این لایه نانوپوشش ضدخوردگی مانع از تماس مستقیم آب با بدنه آلومینیوم و واکنش شیمیایی با مس مبدل پکیج شده و تولید گاز هیدروژن و نیاز به هواگیری مداوم را مهار می‌کند.
ارتفاع آکس (فاصله لوله‌های رفت و برگشت) در رادیاتورهای بوتان چقدر است؟
فاصله آکس استاندارد در رادیاتورهای پرهای و پنلی بوتان ۵۰۰ میلی‌متر (۵۰ سانتیمتر) است؛ البته مدل‌های پرهای در آکس‌های ۳۵۰ و ۶۰۰ میلی‌متر نیز بر حسب نیاز پروژه در دسترس هستند.
در صورت سوراخ شدن یا نشتی یک پره از رادیاتور آلومینیومی چه باید کرد؟
مزیت رادیاتور پرهای بوتان در ماژولار بودن آن است؛ میتوان با استفاده از آچار مخصوص، پره آسیب‌دیده را باز کرده و بدون نیاز به تعویض کل بلوک، آن را حذف یا با پره نو جایگزین نمود.
شرایط و مدارک لازم برای اعتبار گارانتی رادیاتورهای بوتان چیست؟
رادیاتورهای پرهای بوتان دارای ۱۰ سال ضمانت رسمی تعویض و مدل‌های پنلی دارای ۱۰ تا ۱۲ سال ضمانت هستند که در صورت بروز نشتی یا عیب فنی ذاتی کارخانه معتبر خواهد بود.
