GREEN CIRCULATOR • UPS / UP WET-ROTOR SERIES

پمپ آب سیرکولاتور گرین؛ قیمت، مدل‌ها و راهنمای انتخاب

پمپ آب سیرکولاتور گرین برای گردش پیوسته آب در مدارهای بسته گرمایش و سرمایش مثل رادیاتور، فن‌کویل، گرمایش از کف، کویل هواساز، مبدل حرارتی و برخی مدارهای موتورخانه استفاده می‌شود. وظیفه آن «بالا بردن فشار آب شهری» نیست؛ باید دبی موردنیاز مدار را در برابر افت فشار لوله، شیر، کویل و تجهیزات تأمین کند.

در بازار فعلی GREEN دو گروه پررنگ دیده می‌شوند: مدل‌های کوچک‌تر UPS سه‌سرعته و روتور مرطوب با اتصال رزوه‌ای و فاصله نصب 180 میلی‌متر، و مدل‌های بزرگ‌تر UP فلنجی برای مدارهای با دبی و هد بالاتر. نمونه‌های تأییدشده بازار شامل `UPS GREEN 25-6-180`، `UPS 25-8-180`، `UPS 32-6-180`، `UPS 32-8-180` و خانواده‌های فلنجی UP با کدهایی مثل `UP40-12-250F` است.

UPS 25-6-180حداکثر هد 6m • دبی حدود 3.9m³/h
UPS 32-8-180حداکثر هد 8m • دبی حدود 9.6m³/h
3 Speedتنظیم سه دور در مدل‌های UPS/UP بررسی‌شده
2–120°Cبازه دمای سیال گزارش‌شده برای چند مدل بازار
محاسبه دبی مدار مشاوره ۰۲۱-۷۷۶۵۵۳۸۸ ارسال نقشه موتورخانه
Circulation ≠ Boosting

پمپ سیرکولاتور چه کاری می‌کند و چه کاری نمی‌کند؟

کار اصلی

گردش آب مدار

آب گرم یا سرد را بین منبع انرژی و مصرف‌کننده‌های مدار به گردش درمی‌آورد.

نه برای

تقویت فشار آب مصرفی

برای افزایش فشار شیرهای آب ساختمان، پمپ آبرسانی/بوسترپمپ انتخاب می‌شود؛ نه UPS سیرکولاتور.

محاسبه

افت مسیر بحرانی

هد پمپ از افت لوله، شیر، کویل، مبدل و تجهیزات در مسیر دورترین/بحرانی‌ترین مدار ساخته می‌شود.

کنترل

سه سرعت

در مدل‌های سه‌دور، تغییر دور منحنی پمپ را جابه‌جا می‌کند و امکان تطبیق ساده‌تر با مدار را می‌دهد.

هشدار انتخاب:اگر یک ساختمان ۱۰ طبقه دارید، به‌سادگی نمی‌گوییم «پس پمپ سیرکولاتور ۳۰ یا ۴۰ متر هد لازم است». در مدار بسته، ابتدا افت فشار واقعی شبکه را محاسبه کنید.
مدل‌های فعلی بازار

UPS رزوه‌ای کوچک تا UP فلنجی موتورخانه

برای برخی مدل‌ها داده تفصیلی منتشر شده و برای برخی فقط حضور کد در بازار تأیید شده است. هرجا عدد یکدست نداریم، عددسازی نمی‌کنیم.

مدل/خانوادهنوع اتصال/ساختارهد حداکثردبی حداکثربرق/ویژگیتفسیر
UPS GREEN 25-4-180رزوه‌ای، 180mmاز منحنی همان مدلاز منحنی همان مدلسه‌سرعته در خانواده UPSبار سبک‌تر
UPS GREEN 25-6-180روتور مرطوب، 180mmحدود 6mحدود 3.9m³/h220V تک‌فاز، سه دوررادیاتور/گرمایش از کف/مدارهای کوچک‌تر
UPS GREEN 32-6-180رزوه‌ای، سایز بزرگ‌تراز کاتالوگ همان SKUاز کاتالوگ همان SKUسه‌سرعتهدبی بیشتر با هد کلاس 6m
UPS GREEN 25-8-180رزوه‌ای، 180mmکلاس 8mاز منحنی همان مدلسه‌سرعتههد بیشتر در اتصال 25
UPS GREEN 32-8-1802 اینچ در منابع بازارحدود 8mحدود 9.6m³/h220V، 50Hz، IP44، Class Fمدارهای بزرگ‌تر UPS

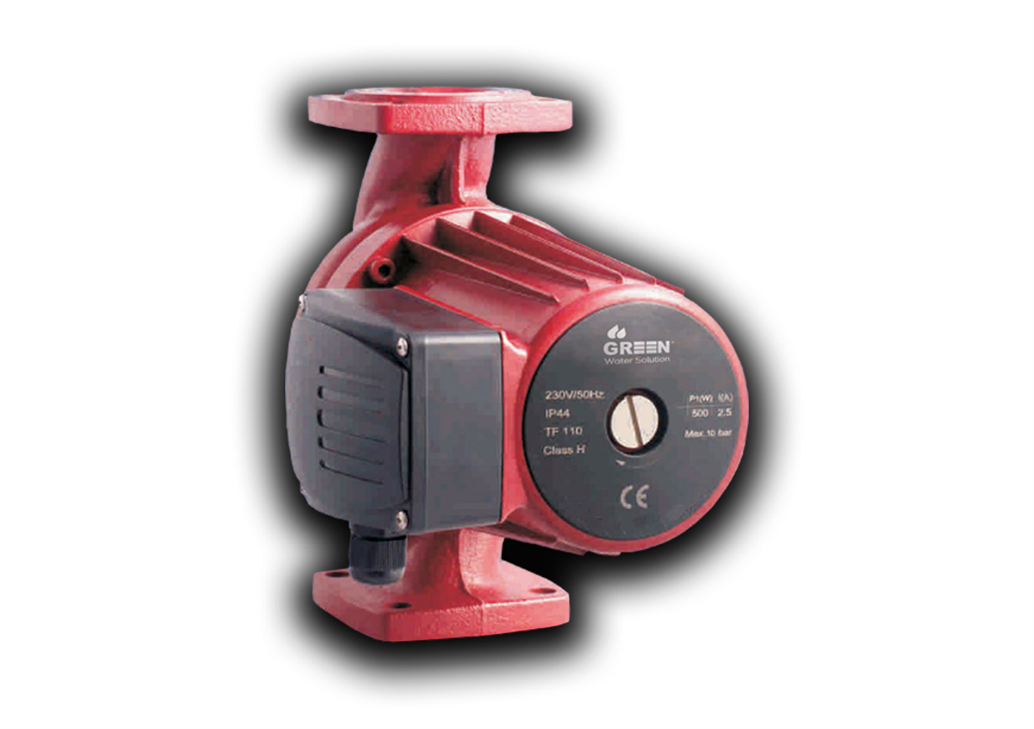

UP40-12-250Fفلنجی، طول نصب 250mmحدود 12mمنابع بازار 14 و 18m³/h هر دو ثبت کرده‌اند220V، سه دور، IP44، 10barبه‌دلیل تناقض دبی، منحنی/پلاک مرجع نهایی باشد
UP فلنجی بزرگ‌ترDN40/50/65/80 و طول‌های مختلف در بازارکدهایی تا کلاس 20m دیده می‌شوندبسته به مدلنسخه F و TF در بازار دیده می‌شودموتورخانه و شبکه بزرگ‌تر؛ انتخاب پروژه‌ای
تناقض واقعی بازار: برای `UP40-12-250F` در یک صفحه واحد، حداکثر دبی هم 14 و هم 18 m³/h درج شده است. به همین دلیل در خرید تاسیساتی، منحنی یا کاتالوگ همان کالا از جدول فروشگاه معتبرتر است.
Heat Load → Flow

از بار حرارتی به دبی آب برسید

برای آب، رابطه آموزشی رایج Q ≈ P / (1.163 × ΔT) است؛ Q بر حسب m³/h و P بر حسب kW. انتخاب نهایی با شرایط طراحی و خواص سیال انجام شود.

دبی موردنیاز

بار و ΔT را وارد کنید.

Pressure Drop → Head

افت فشار مدار را به متر هد تبدیل کنید

اگر افت مسیر بحرانی را به kPa دارید، تبدیل تقریبی آن به متر ستون آب کمک می‌کند نقطه H را بسازید.

هد مسیر بحرانی

افت اجزا را وارد کنید.

مدار بسته

چرا ارتفاع طبقه آخر را مستقیم به هد اضافه نمی‌کنیم؟

آبرسانی باز

پمپ آب خانگی باید اختلاف ارتفاع و فشار موردنیاز مصرف‌کننده را ایجاد کند؛ هد استاتیک واقعاً وارد محاسبه می‌شود.

سیرکولاسیون بسته

پس از پر شدن و هواگیری مدار، وزن ستون رفت با برگشت جبران می‌شود و پمپ عمدتاً افت اصطکاک را جبران می‌کند.

استثناها را فراموش نکنید: مدار باز، مخزن روباز در تراز متفاوت، بخش‌های مخلوط باز/بسته یا فشار استاتیک ناکافی برای جلوگیری از هوا/کاویتاسیون، طراحی جداگانه می‌خواهند.
سه دور را درست استفاده کنید

Speed I / II / III یعنی سه پمپ متفاوت

دور ۱

هد و دبی کمتر؛ اگر تمام مصرف‌کننده‌ها گرم/سرد می‌شوند، معمولاً صدای شیر و مصرف برق کمتر است.

دور ۲

نقطه میانی برای بالانس مدارهایی که دور ۱ کم و دور ۳ بیش از نیاز است.

دور ۳

حداکثر منحنی؛ فقط زمانی که مدار واقعاً به هد/دبی آن نیاز دارد، نه به‌عنوان تنظیم پیش‌فرض همیشگی.

بالانس

اگر یک شاخه داغ و شاخه دیگر سرد است، همیشه راه‌حل افزایش دور نیست؛ بالانس هیدرونیک و هواگیری را بررسی کنید.

غربال مدل UPS

دبی و هد را وارد کنید؛ 25-6 یا 32-8 در کدام سمت قرار می‌گیرد؟

نتیجه غربال

Q و H را وارد کنید.

Installation Matters

نصب اشتباه یک سیرکولاتور خوب را پرصدا و کم‌عمر می‌کند

جهت فلش

جهت جریان روی بدنه با مسیر واقعی مدار هماهنگ باشد.

محور روتور

در پمپ روتور مرطوب، وضعیت موتور و محور باید مطابق دستورالعمل نصب همان مدل باشد؛ معمولاً محور افقی برای روانکاری مناسب ضروری است.

هواگیری

هوای محبوس می‌تواند صدای شرشر، افت گردش و آسیب به عملکرد ایجاد کند؛ مدار و پمپ قبل از کار کامل هواگیری شوند.

شیر ایزوله

شیر در دو طرف پمپ، سرویس آینده را ساده‌تر می‌کند؛ اما در زمان کار باید وضعیت صحیح داشته باشد.

صافی

در مدار قدیمی یا دارای رسوب، صافی مناسب می‌تواند از ورود ذرات به روتور/پروانه جلوگیری کند.

انبساط

منبع انبساط و فشار پرشدگی سیستم باید برای بالاترین نقطه مدار و دمای کار درست تنظیم شود.

بدون خشک‌کار

روتور مرطوب برای روانکاری و خنک‌کاری به سیال وابسته است؛ خشک روشن نکنید.

عایق‌کاری هوشمند

در آب سرد، عایق و کنترل میعان مهم است؛ بخش موتور و نقاط نیازمند تهویه را طبق دستور سازنده نپوشانید.

کاربردها

کدام مدارها به سیرکولاتور نیاز دارند؟

رادیاتور

دبی بر اساس بار حرارتی و ΔT و هد بر اساس افت مسیر بحرانی محاسبه می‌شود.

فن‌کویل

افت کویل، شیر دو/سه‌راهه، بالانس ولو و لوله‌ها باید در هد لحاظ شوند.

گرمایش از کف

دبی حلقه‌ها، کلکتور و شیر مخلوط‌کننده مهم‌اند؛ پمپ بزرگ‌تر می‌تواند سرعت و صدا را بالا ببرد.

هواساز/مبدل

افت کویل و مبدل ممکن است بخش بزرگی از هد مدار را تشکیل دهد؛ دیتاشیت تجهیز را وارد محاسبه کنید.

چک‌لیست خرید

۱۶ کنترل قبل از سفارش پمپ سیرکولاتور گرین

۰ از ۱۶ مورد تکمیل شدههنوز داده کافی برای انتخاب سیرکولاتور ندارید.
کوییز ۸ مرحله‌ای

UPS کوچک، UP فلنجی یا پمپ دیگری؟

سؤال ۱ از ۸۱۳٪

۱) مدار شما بسته و مخصوص گردش آب گرمایش/سرمایش است؟

تاسیسات دات‌کام

برای سیرکولاتور، نقشه مدار از تعداد طبقه مهم‌تر است

مجموعه پارس شوفاژ سابقه فعالیت تأسیساتی از سال ۱۳۶۲ دارد و تاسیسات دات‌کام از ۱۳۹۲ فروش و مشاوره آنلاین تخصصی را ادامه داده است. برای انتخاب پمپ سیرکولاتور، بهتر است بار، ΔT، مسیر بحرانی و افت تجهیزات کنار هم دیده شوند؛ نه اینکه فقط بر اساس قطر لوله یا تعداد طبقات یک مدل انتخاب شود.

دفتر مرکزی

تهران، طالقانی، بین بهار و شریعتی، پلاک ۹۵. پیش از مراجعه حضوری با واحد فروش هماهنگ کنید.

برای مشاوره چه بفرستید؟

بار یا ظرفیت مدار، دمای رفت/برگشت، طول و قطر مسیر، تعداد و نوع مصرف‌کننده، افت کویل/مبدل، مدل شیرها، نوع اتصال و عکس پمپ قبلی را ارسال کنید.

FAQ

سؤالات متداول درباره پمپ آب سیرکولاتور گرین

پمپ سیرکولاتور گرین چه کاربردی دارد؟ +

برای گردش آب در مدارهای بسته گرمایش و سرمایش مثل رادیاتور، فن‌کویل، گرمایش از کف، هواساز و مبدل حرارتی استفاده می‌شود.

آیا پمپ سیرکولاتور فشار آب خانه را زیاد می‌کند؟ +

هدف اصلی آن تقویت فشار آب مصرفی نیست. برای فشار شیرهای آب باید پمپ آبرسانی یا بوسترپمپ مناسب انتخاب شود.

مدل‌های سیرکولاتور گرین کدام‌اند؟ +

در بازار سری UPS با مدل‌هایی مثل 25-4-180، 25-6-180، 32-6-180، 25-8-180 و 32-8-180 و همچنین خانواده بزرگ‌تر UP فلنجی دیده می‌شود.

UPS GREEN 25-6-180 چه مشخصاتی دارد؟ +

در یک صفحه بازار با حداکثر هد حدود 6 متر، دبی حدود 3.9 مترمکعب‌برساعت، روتور مرطوب، سه سرعت و برق تک‌فاز 220 ولت معرفی شده است.

UPS GREEN 32-8-180 چه مشخصاتی دارد؟ +

حداکثر هد حدود 8 متر، دبی حدود 9.6 مترمکعب‌برساعت، سه سرعت، 220 ولت، 50 هرتز، IP44 و کلاس عایقی F در منابع بازار گزارش شده است.

UP40-12-250F چه مشخصاتی دارد؟ +

مدل فلنجی سه‌سرعته با هد حداکثر حدود 12 متر، فشار کاری تا 10 بار و دمای سیال 2 تا 120 درجه گزارش شده؛ اما یک صفحه بازار برای دبی حداکثر دو عدد 14 و 18 مترمکعب‌برساعت درج کرده، پس منحنی یا پلاک مرجع نهایی است.

عدد 25-6-180 در نام پمپ یعنی چه؟ +

در نام‌گذاری رایج این کلاس، 25 به سایز اتصال اسمی، 6 به کلاس هد و 180 به طول نصب اشاره می‌کند؛ مشخصات نهایی هر برند باید از دیتاشیت خودش تأیید شود.

چرا پمپ سیرکولاتور سه دور دارد؟ +

برای تغییر منحنی هد و دبی و تطبیق ساده‌تر با نیاز مدار. دور بالاتر همیشه بهتر نیست و می‌تواند صدا و مصرف را بالا ببرد.

هد پمپ سیرکولاتور را چطور محاسبه کنیم؟ +

افت فشار مسیر بحرانی شامل لوله، اتصالات، شیر، کویل و مبدل را جمع و به متر ستون آب تبدیل کنید؛ سپس حاشیه منطقی اعمال شود.

آیا ارتفاع ساختمان را به هد اضافه کنیم؟ +

در مدار بسته پر و هواگیری‌شده، معمولاً ارتفاع استاتیک رفت و برگشت همدیگر را جبران می‌کنند و هد سیرکولاتور عمدتاً بر اساس افت اصطکاک تعیین می‌شود.

دبی پمپ را چطور از بار حرارتی حساب کنیم؟ +

برای آب می‌توان از رابطه تقریبی Q = P/(1.163×ΔT) استفاده کرد که Q بر حسب مترمکعب‌برساعت و P بر حسب کیلووات است.

روتور مرطوب چیست؟ +

در Wet Rotor، سیال به خنک‌کاری و روانکاری بخش روتور/یاتاقان کمک می‌کند؛ بنابراین پمپ نباید خشک روشن شود و وضعیت نصب موتور مهم است.

چرا پمپ سیرکولاتور صدا می‌دهد؟ +

هوا در مدار، کاویتاسیون، دور بیش از نیاز، بالانس نامناسب، رسوب یا نصب نادرست از علت‌های رایج‌اند.

برای فن‌کویل چه پمپ سیرکولاتوری مناسب است؟ +

دبی از بار و ΔT و هد از افت لوله، شیر کنترل، کویل و مسیر بحرانی تعیین می‌شود. ظرفیت فن‌کویل‌ها به‌تنهایی مدل پمپ را مشخص نمی‌کند.

برای گرمایش از کف چه مدلی مناسب است؟ +

طول حلقه‌ها، قطر لوله، دبی هر لوپ، افت کلکتور و شیر مخلوط‌کننده تعیین‌کننده‌اند. مدل باید روی منحنی مدار انتخاب شود.

قیمت پمپ سیرکولاتور گرین چقدر است؟ +

قیمت با مدل UPS یا UP، سایز اتصال، هد، برق، موجودی و گارانتی تغییر می‌کند. برای مقایسه معتبر، کد کامل مدل و نقطه Q-H را مشخص کنید.

برای استعلام چه اطلاعاتی بفرستم؟ +

بار مدار، ΔT، دبی، افت مسیر بحرانی، نوع مصرف‌کننده، دمای سیال، نوع اتصال، طول نصب و عکس پلاک پمپ قبلی را ارسال کنید.

لینک‌سازی داخلی

مسیرهای مرتبط با سیرکولاسیون

پمپ آب سیرکولاتورمقایسه برندها و انواع سیرکولاتور انواع پمپصفحه مادر پمپ‌ها بوستر پمپ آباگر هدف تقویت فشار آب مصرفی است فن‌کویلمصرف‌کننده مهم در مدار آب سرد و گرم رادیاتورمدار گرمایش آب‌گرم پمپ آب شناور گرینصفحه بعدی؛ برای پمپ غوطه‌ور و چاه
Q و ΔP را بفرستید، نه فقط تعداد طبقات

مدار را به نقطه کار تبدیل می‌کنیم و بین UPS و UP مسیر می‌دهیم

اگر پمپ قبلی دارید، عکس پلاک و وضعیت دور فعلی را هم بفرستید؛ برای جایگزینی، طول نصب و اتصال به اندازه هد و دبی مهم است.
