هر طبقه بخشی از هد
تعداد مراحل بر منحنی هد اثر دارد، اما هد هر مرحله با دبی تغییر میکند.
دستهبندی کالاها

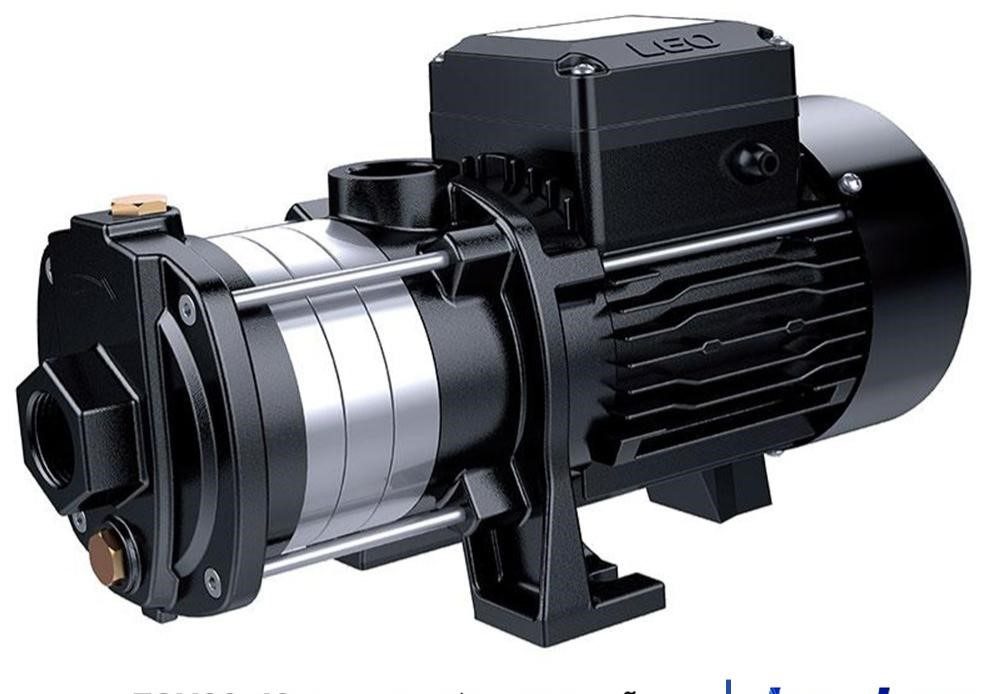

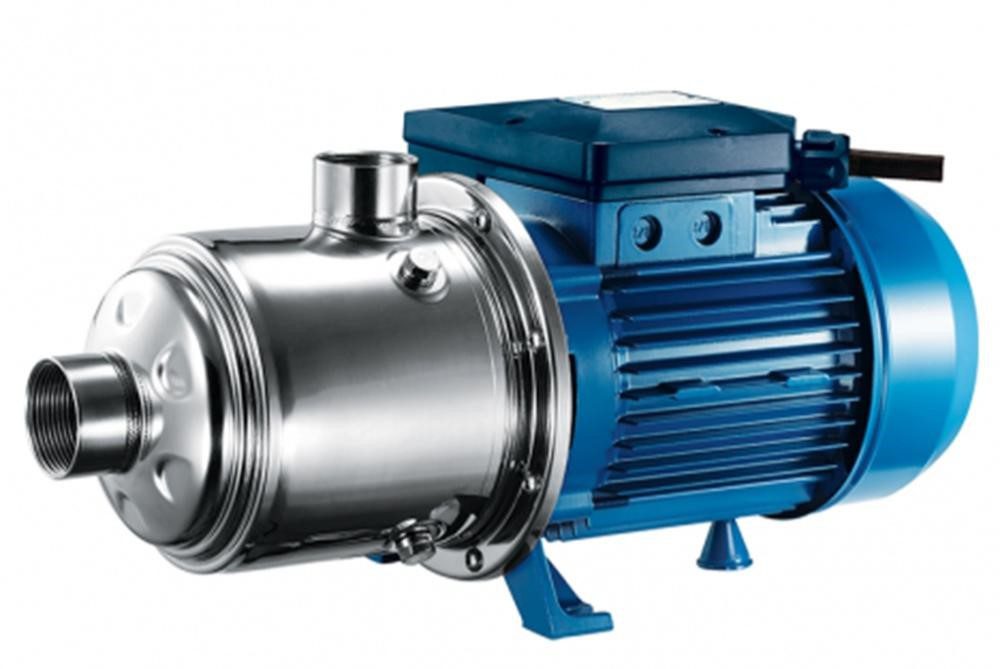

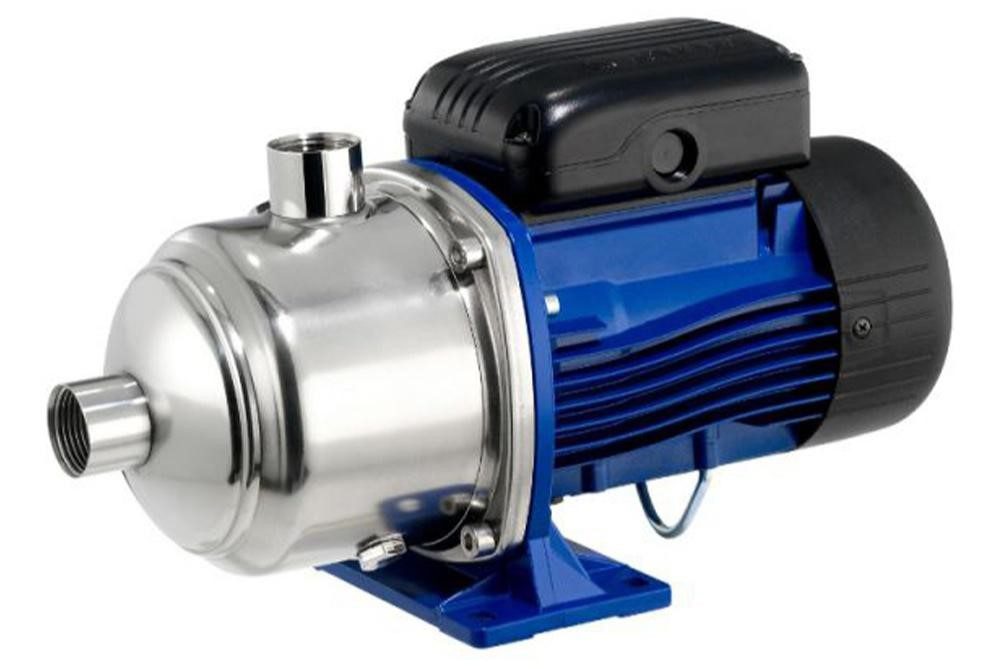

پمپ افقی طبقاتی گرین برای پروژههایی بررسی میشود که یک پمپ تکمرحلهای در دبی موردنیاز، هد کافی ایجاد نمیکند یا کاربر به یک پمپ جمعوجورتر و هدمحور برای تقویت فشار، آبرسانی، سیستمهای شستوشو، تصفیه آب، آبیاری، بوسترپمپ و انتقال آب تمیز نیاز دارد. ساختار چندمرحلهای یعنی چند پروانه بهصورت سری، انرژی فشاری را مرحلهبهمرحله افزایش میدهند.
در منابع عمومی فعلی، جدول یکدست و قابل اتکایی از کد مدلها و منحنیهای اختصاصی GREEN برای این دسته پیدا نمیشود؛ بنابراین این صفحه عدد یا مدل ساختگی ارائه نمیکند. انتخاب نهایی باید با کد کامل SKU، منحنی Q-H، تعداد مراحل، توان موتور، برق، فشار کاری، NPSHr و متریال همان مدل انجام شود.
در یک پمپ سانتریفیوژ چندمرحلهای، خروجی مرحله اول وارد مرحله دوم میشود و این فرایند تا مرحله آخر ادامه پیدا میکند. چون پروانهها بهصورت سری هستند، هد مراحل تقریباً روی هم جمع میشود؛ درحالیکه دبی از همه مراحل عبور میکند. نتیجه، امکان ایجاد فشار بالاتر بدون نیاز به پروانه بسیار بزرگ است.
تعداد مراحل بر منحنی هد اثر دارد، اما هد هر مرحله با دبی تغییر میکند.
آرایش افقی برای موتورخانه و بوسترپمپهای کوچک تا متوسط دسترسی مناسبی ایجاد میکند.
برای آبرسانی، شستوشو و فرایندهایی که هد پمپ تکمرحلهای کافی نیست.
ذرات ساینده، لجن یا الیاف برای مسیرهای چندمرحلهای مناسب نیستند مگر دیتاشیت صراحتاً اجازه دهد.
| فیلد | چرا مهم است؟ | خطای رایج |
|---|---|---|
| Model / Full Code | شناسه دقیق هیدرولیک و موتور | خرید با عنوان عمومی «پمپ طبقاتی گرین» |
| Q-H Curve | هد واقعی در دبی پروژه | انتخاب با Hmax و Qmax |
| Number of Stages | ساختار هیدرولیکی | فرض رابطه مستقیم با طبقات ساختمان |
| Motor Power | توان لازم در کل منحنی | بزرگتر دانستن همیشه بهتر |
| Voltage / Phase | سازگاری با برق پروژه | فرض تکفاز بودن همه مدلها |
| Max Working Pressure | تحمل پوسته و سیستم | بیتوجهی به فشار ورودی + هد پمپ |
| NPSHr | حاشیه جلوگیری از کاویتاسیون | بررسی نکردن مکش |
| Inlet / Outlet | سرعت و افت لوله | کاهش شدید قطر با تبدیل |
| Liquid Temperature | سیل و متریال | استفاده برای آب داغ بدون دیتاشیت |
| Materials | خوردگی و کیفیت آب | فرض استیل بودن تمام قطعات |
| Efficiency / BEP | مصرف و دوام | کار دائمی نزدیک انتهای منحنی |
| Rotation / Frequency | راهاندازی و منحنی صحیح | بیتوجهی به 50Hz و جهت سهفاز |
برای آبرسانی از مخزن، TDH معمولاً از اختلاف ارتفاع + فشار لازم در مقصد + افت لوله و تجهیزات ساخته میشود. اگر پمپ ورودی تحت فشار دارد، فشار ورودی نیز باید در تحلیل فشار کاری سیستم دیده شود.
دبی و اجزای هد را وارد کنید.
این ابزار زمانی استفاده میشود که از دیتاشیت همان خانواده، هد تقریبی هر مرحله در دبی طراحی شما را دارید. عدد ثابتِ «هد هر طبقه» از اینترنت برای همه مدلها معتبر نیست.
TDH و هد هر مرحله را وارد کنید.
Q، H و راندمان را وارد کنید.
پمپ افقی طبقاتی معمولاً خودمکش نیست و شرایط ورودی آن بسیار مهم است. برای جلوگیری از کاویتاسیون، NPSH موجود سیستم باید از NPSH موردنیاز پمپ با حاشیه مناسب بیشتر باشد. دمای آب، ارتفاع از سطح دریا، فشار مخزن، ارتفاع مکش و افت لوله مکش روی این حاشیه اثر دارند.
ارتفاع مکش، افت و NPSHr را وارد کنید.
در بوسترپمپ یا مصرف متغیر، دور ثابت میتواند فشار اضافی تولید کند و شیرها آن را تلف کنند. اینورتر با تغییر فرکانس، دور موتور و منحنی پمپ را تغییر میدهد. طبق قوانین تشابه، در تقریب ساده دبی با دور، هد با مربع دور و توان با مکعب دور تغییر میکند.
Q، H، P و فرکانس را وارد کنید.
| خانواده | نقطه قوت | کاربری مناسبتر | محدودیت |
|---|---|---|---|
| افقی طبقاتی | هد بالاتر با چند مرحله، منحنی نرمتر برای فشار | بوستر، آبرسانی، شستوشو، تصفیه، آبیاری فشاری | حساس به آب تمیز، مکش و فشار کاری |
| محیطی QM | هد خوب با توان کم و ابعاد کوچک | مصرف خانگی کوچک با دبی محدود | دبی کمتر و حساسیت به ذرات |
| بشقابی BP | دبی بیشتر در هد متوسط | آبرسانی خانگی و مصرف همزمان بیشتر | برای هد خیلی بالا نیاز به خانواده دیگر |
| زمینی تکمرحلهای | دبی صنعتیتر و سرویس ساده | گردش/انتقال آب و پروژههای عمومی | هد بالا ممکن است موتور/قطر بزرگتری بخواهد |
| عمودی طبقاتی | فشار بالا با اشغال سطح کم | بوستر و موتورخانه با محدودیت فضا | ارتفاع نصب و سرویس عمودی بیشتر |
برای ساختمان کوچک/متوسط با دامنه مصرف محدود، فشار ثابت و راهاندازی نرم ایجاد میکند.
برای سرویس مهم، یک پمپ رزرو ریسک قطع کامل آب را کم میکند.
دو پمپ کوچکتر در پیک میتوانند همزمان کار کنند و در بار کم یکی خاموش باشد.
منبع دیافراگمی کوچک میتواند ضربان فشار و استارتهای کوتاه را کم کند.
پمپ روی سطح صلب و تراز نصب شود تا بار اضافی به یاتاقان و سیل وارد نشود.
لولهها ساپورت مستقل داشته باشند؛ فلنج/رزوه پمپ نباید وزن شبکه را تحمل کند.
در ورودی از زانو نزدیک پمپ، تبدیل ناگهانی و شیر نیمهباز اجتناب شود.
اگر پمپ Flooded Suction ندارد، روش پرکردن و هواگیری طبق دستور سازنده اجرا شود.
در مکش و دهش برای سرویس نصب شود؛ شیر مکش در کار عادی کاملاً باز باشد.
در دهش از برگشت جریان و چرخش معکوس جلوگیری میکند؛ محل آن با سیستم هماهنگ شود.
فشار مکش و دهش برای عیبیابی و کنترل نقطه کار بسیار ارزشمند است.
سنسور فشار/سطح یا حفاظت خشککار برای منبعی که ممکن است خالی شود پیشبینی شود.
در سهفاز، توالی فاز و جهت دوران قبل از کار دائم کنترل شود.
کوبلینگ مستقیم، پایه، کاویتاسیون و کار دور از نقطه مناسب منابع رایج لرزش هستند.
مجموعه پارس شوفاژ سابقه فعالیت تأسیساتی از سال ۱۳۶۲ دارد و تاسیسات داتکام از ۱۳۹۲ فروش و مشاوره آنلاین تخصصی را ادامه داده است. برای انتخاب پمپ افقی طبقاتی، اگر Q-H پروژه و دیتاشیت مدل را بفرستید، میتوان تعداد مراحل، توان، NPSH و نوع کنترل را بهجای حدس از روی اسب بخار بررسی کرد.
تهران، طالقانی، بین بهار و شریعتی، پلاک ۹۵. پیش از مراجعه حضوری با واحد فروش هماهنگ کنید.
دبی، ارتفاع، فشار مقصد، طول و قطر لوله، فشار ورودی، دمای آب، برق، نوع کارکرد ثابت/متغیر و عکس پلاک یا کاتالوگ مدل GREEN را ارسال کنید.
پمپ سانتریفیوژ چندمرحلهای با آرایش افقی است که چند پروانه بهصورت سری برای ایجاد هد بالاتر استفاده میکند.
در منابع عمومی فعلی جدول رسمی و یکدست از کدهای اختصاصی GREEN پیدا نشد؛ برای همین کد یا مشخصات ساختگی ارائه نشده و دیتاشیت همان SKU مرجع است.
در پمپ طبقاتی چند پروانه سری هستند و هد مراحل جمع میشود؛ پمپ تکمرحلهای فقط یک مرحله هیدرولیکی دارد.
خیر. تعداد مراحل ویژگی هیدرولیکی پمپ است و باید بر اساس Q-H انتخاب شود، نه تعداد طبقات ساختمان.
بله، اگر دبی و هد ساختمان در منحنی مدل قرار بگیرد. برای چند واحد، بوسترپمپ و کنترل دور نیز قابل بررسی است.
بله. پمپهای چندمرحلهای به دلیل توانایی ایجاد فشار بالاتر میتوانند در بوسترپمپ تک یا چندپمپه استفاده شوند.
Hmax در دبی نزدیک صفر رخ میدهد. پروژه به هد در دبی واقعی نیاز دارد، بنابراین منحنی Q-H باید بررسی شود.
Qmax در هد پایین رخ میدهد و نمیتوان آن را همزمان با Hmax در نظر گرفت.
NPSHr نیاز پمپ به هد مثبت مکش است و NPSHa شرایط موجود سیستم را نشان میدهد. NPSHa باید با حاشیه کافی از NPSHr بیشتر باشد.
نباید بدون دیتاشیت آن را خودمکش فرض کرد. بیشتر پمپهای طبقاتی معمولی به مکش پر و هواگیری مناسب نیاز دارند.
معمولاً خیر. ذرات ساینده میتوانند پروانه، دیفیوزر و سیل را فرسوده کنند مگر سازنده حد مشخصی را مجاز اعلام کرده باشد.
خیر. مرحله اضافه میتواند هد اضافی، فشار بیشتر و کار دور از نقطه مناسب ایجاد کند.
در مصرف متغیر، VFD میتواند فشار ثابتتر، استارت نرم و کاهش مصرف در بار جزئی ایجاد کند؛ موتور و محدوده فرکانس باید سازگار باشند.
اصل چندمرحلهای مشابه است؛ تفاوت اصلی در آرایش شفت، فضای نصب، دسترسی سرویس و طراحی هیدرولیک هر خانواده است.
محیطی برای دبی محدود و هد خوب در توان پایین مناسب است؛ طبقاتی برای دامنه وسیعتر فشار و پروژههای جدیتر آبرسانی قابل انتخاب است.
فشار ورودی سیستم به فشار ایجادشده توسط پمپ اضافه میشود و پوسته، سیل و لولهها باید کل فشار را تحمل کنند.
قیمت به مدل، تعداد مراحل، توان، برق، متریال، کنترلر و موجودی وابسته است. بدون کد کامل مقایسه قیمت دقیق نیست.
Q، TDH، فشار ورودی، دمای آب، برق، ساعات کار، نوع کنترل و کد/پلاک مدل را ارسال کنید.
اگر پمپ افقی طبقاتی برای پروژه بیش از نیاز باشد، محیطی یا بشقابی؛ و اگر پروژه بزرگتر باشد، بوسترپمپ یا خانواده صنعتیتر را مقایسه میکنیم.
