پروانه کانالی، ورتکس، باز یا خردکندار بر اساس نوع سیال انتخاب میشود.
دستهبندی کالاها
پمپ آب لجن کش گرین برای انتقال آب آلوده، فاضلاب، آبهای زائد، پساب حاوی ذرات و سیالاتی استفاده میشود که یک کفکش آب تمیز برای آنها مناسب نیست. در این خانواده، انتخاب فقط با «اسب بخار» یا «چند متری بودن» انجام نمیشود؛ باید دبی Q، هد H، نوع ذرات، اندازه جامدات، وجود الیاف، نوع پروانه، قطر خروجی، فلوتر/کنترل سطح و شرایط نصب با هم بررسی شوند.
در بازار فعلی GREEN خانوادههای مختلفی از لجنکش دیده میشوند؛ از WQD برای کاربردهای جمعوجورتر تا خانوادههای GRX(M)، WQ-BS، WQK/WQK-S و سریهای صنعتیتر WQ. این تنوع مهم است، چون «لجنکش» یک مدل واحد نیست: بعضی مدلها پروانه کانالی دارند، بعضی ورتکس یا باز، بعضی خردکندارند و بعضی برای عبور جامدات بدون خردکردن طراحی میشوند.
لجنکش برای آب آلودهتر طراحی میشود و مسیر هیدرولیکی آن باید بتواند ذرات یا مواد رشتهای را بدون گرفتگی مدیریت کند. کفکش معمولاً برای آب تمیزتر و ذرات محدود است؛ شناور چاه برای چاه عمیق و هد بالا ساخته میشود.
پروانه کانالی، ورتکس، باز یا خردکندار بر اساس نوع سیال انتخاب میشود.
برای مخزن، آب باران و چاهک با ذرات محدود؛ Free Passage معمولاً اولویت کمتری دارد.
باریک و چندمرحلهای برای آب تمیز و هد بالا؛ جایگزین لجنکش فاضلاب نیست.
سرویسپذیرتر است ولی به مکش و NPSH وابسته میشود؛ برای فاضلاب نیازمند طراحی تخصصیتر است.
اعداد جدول «حداکثرهای گزارششده برای آن سری در منابع بازار» هستند، نه مشخصات همه مدلها. نقطه کار نهایی باید از منحنی همان SKU خوانده شود.
| سری | جایگاه اولیه | حداکثرهای گزارششده سری | ساختار شاخص | نکته خرید |
|---|---|---|---|---|
| WQD | فاضلاب/آب آلوده در رنج کوچکتر | تا حدود H=19.5m و Q=22m³/h در یک مرجع خانواده | بدنه و پروانه چدن، پروانه کانالی | مدلهای تکفاز جمعوجور بازار؛ کد کامل مهم است |

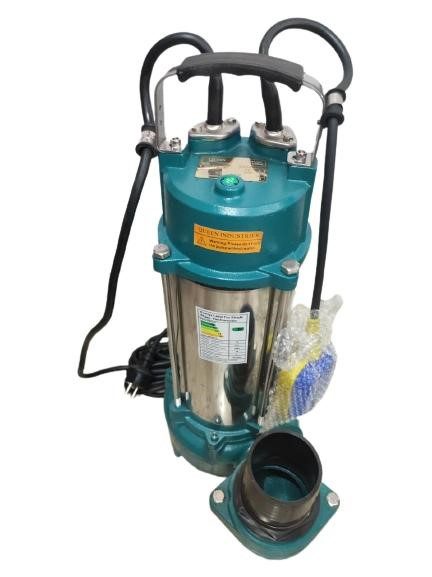

| GRX(M) | فاضلاب سبک تا متوسط | تا حدود H=19m و Q=20m³/h | استنلس استیل، پروانه باز در برخی تیپها | برای سیال و جامدات مدل واقعی بررسی شود |
| WQ-BS | کاربری ساختمانی/صنعتی آلوده | تا حدود H=13m و Q=18m³/h | استنلس استیل؛ تیپهای خردکندار در بازار | دبی بالا با هد متوسط؛ نوع خردکن قطعی شود |
| WQK | فاضلاب خام و آب زائد سنگینتر | تا حدود H=29.5m و Q=48m³/h | چدن و خانواده خردکندار | برای الیاف/جامدات، پروانه و Cutter تعیینکنندهاند |
| WQK-S | فاضلاب با دبی بیشتر | تا حدود H=18m و Q=35m³/h | چدن/استیل و خردکن در منابع بازار | مقایسه Q-H با WQK بر اساس نیاز پروژه |
| GQ | زیرسری مستقل در ساختار تاسیسات داتکام | در این صفحه عدد اختصاصی اعلام نمیشود | در صفحه شماره ۱۱۲ جدا بررسی میشود | مشخصات GQ را از WQ/WQD قرض نمیگیریم |
یک فروشنده تخصصی فعلی این مدل را با مشخصات زیر عرضه کرده است. این اطلاعات برای فهم نحوه مقایسه مفید است؛ اما موجودی، نسل محصول و پلاک کالای تحویلی باید در زمان خرید تأیید شود.
تکفاز 220V / 50Hz در صفحه محصول فعلی گزارش شده است.
حداکثر هد؛ نقطه طراحی نباید با این عدد یکی فرض شود.
حداکثر دبی؛ در هد بالاتر دبی واقعی کمتر میشود.

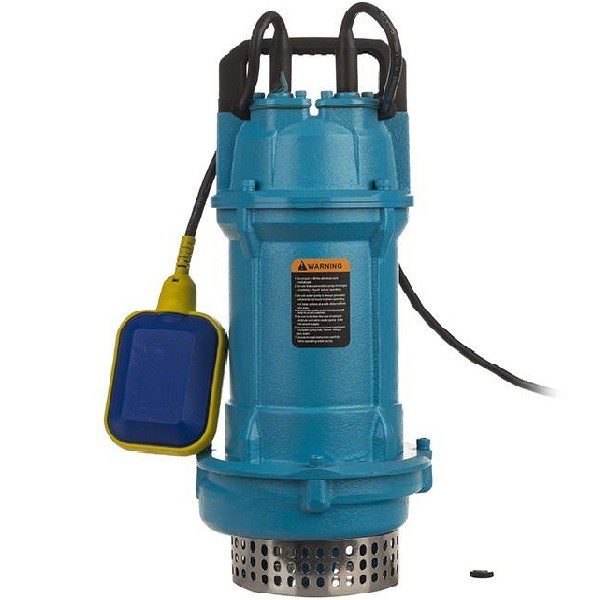

فلوتر، بدنه/پروانه چدن و خروجی حدود 1½ اینچ در منبع بازار گزارش شده است.
نوع سیال، جامدات، هد و نوع کار را مشخص کنید.
هد کل از اختلاف ارتفاع، فشار لازم در خروجی و افت مسیر تشکیل میشود. دبی نیز میتواند از حجم چاهک و زمان تخلیه مطلوب به دست آید.
Q و اجزای هد را وارد کنید.
برای عبور جامدات در مسیر مشخص؛ راندمان خوب ولی Free Passage واقعی همان مدل مهم است.
تماس کمتر جامد با پروانه و ریسک گرفتگی پایینتر؛ ممکن است راندمان از کانالی کمتر باشد.
برای سیال آلوده و سرویسپذیری مناسبتر در برخی مدلها؛ فاصله پروانه و سایش مهم است.
برای الیاف و مواد رشتهای که باید پیش از ورود به خط ریز شوند؛ نیازمند سرویس تیغه است.
ذره، Free Passage و وجود الیاف را مشخص کنید.
در فاضلاب، اگر سرعت خط خیلی کم شود جامدات میتوانند تهنشین شوند؛ اگر خیلی زیاد شود افت اصطکاک و ضربه قوچ بالا میرود. قطر خط باید با دبی و استاندارد پروژه هماهنگ باشد.
دبی و قطر را وارد کنید.
اگر فاصله سطح روشن و خاموش کم باشد، پمپ مرتب استارت میزند. تعداد استارت زیاد، کنتاکتور، خازن و موتور را فرسوده میکند. حجم مؤثر چاهک بین Start و Stop باید با دبی ورودی و دبی پمپ هماهنگ باشد.
دبی ورودی، دبی پمپ و حجم فعال را وارد کنید.
یک پمپ کار و یک پمپ رزرو برای ساختمان یا فرایندی که توقف تخلیه قابل قبول نیست.
تابلو بهصورت نوبتی پمپها را جابهجا میکند تا ساعات کار متعادل شود.
فلوتر یا سنسور مستقل سطح بالا قبل از سرریز هشدار میدهد.
در پیک ورودی، پمپ دوم میتواند همزمان وارد مدار شود؛ چاهک و خط باید برای مجموع دبی طراحی شوند.
در نصب ثابت، ریل و Auto Coupling سرویس پمپ را بدون ورود به چاه سادهتر میکند.
از برگشت ستون فاضلاب و استارت مجدد بیمورد جلوگیری میکند؛ نوع Non-Clog مناسب انتخاب شود.
برای سرویس پمپ، خط خروجی باید قابل جداسازی باشد.
چاهک فاضلاب میتواند گاز خطرناک تولید کند؛ ورود انسانی نیازمند مقررات فضای بسته و تجهیزات ایمنی است.
فلوتر/الکترود/ترانسمیتر سطح باید قبل از رسیدن آب به حد خطر پمپ را خاموش کند.
محافظ حرارتی داخلی یا رله موتور جایگزین طراحی صحیح جریان و حفاظت تابلو نیست.
تیغه خردکن، ورودی و پروانه باید طبق شدت آلودگی بازدید شوند.
کابل برق ابزار حمل نیست؛ از زنجیر یا دستگیره مناسب استفاده کنید.
مجموعه پارس شوفاژ سابقه فعالیت تأسیساتی از سال ۱۳۶۲ دارد و تاسیسات داتکام از ۱۳۹۲ فروش و مشاوره آنلاین تخصصی را ادامه داده است. اگر عکس چاهک، نوع آلودگی، ارتفاع و مسیر خروجی را بفرستید، میتوان انتخاب را از «یک لجنکش قوی» به یک نقطه کار و معماری مشخص تبدیل کرد.
تهران، طالقانی، بین بهار و شریعتی، پلاک ۹۵. پیش از مراجعه حضوری با واحد فروش هماهنگ کنید.
عکس سیال و چاهک، بزرگترین جامد، وجود الیاف، دبی ورودی، ارتفاع، طول و قطر خط، برق، حجم چاهک و کد مدل مدنظر را ارسال کنید.
برای پمپاژ فاضلاب، آبهای زائد و سیالات آلودهای که ممکن است ذرات جامد داشته باشند؛ مدل دقیق به نوع ذرات و Q-H وابسته است.
کفکش بیشتر برای آب تمیز و ذرات محدود است؛ لجنکش مسیر هیدرولیکی و پروانه مناسبتری برای فاضلاب و جامدات دارد.
در بازار خانوادههایی مثل WQD، GRX(M)، WQ-BS، WQK/WQK-S و سریهای صنعتی WQ دیده میشوند. GQ نیز در تاسیسات داتکام زیرصفحه مستقل دارد.
در یک منبع فعلی بازار با توان 0.75 کیلووات، تکفاز 220V، هد حداکثر حدود 21 متر و دبی حداکثر حدود 17.5 مترمکعببرساعت معرفی شده است.
بزرگترین مسیر عبور آزاد جامد در پمپ است. برای جامدات واقعی باید از دیتاشیت همان مدل خوانده شود.
جامدات تماس کمتری با پروانه دارند و احتمال گرفتگی کاهش مییابد، هرچند راندمان ممکن است از برخی پروانههای کانالی کمتر باشد.
وقتی فاضلاب حاوی مواد رشتهای مثل دستمال، مو یا الیاف است که خطر پیچیدن و گرفتگی دارند.
خیر. هر مدل Free Passage یا ظرفیت خردکن مشخصی دارد و اندازه/نوع جامد باید با دیتاشیت تطبیق کند.
اختلاف ارتفاع، فشار لازم در نقطه تخلیه و افت خط را جمع کنید و سپس دبی را روی منحنی همان مدل قرار دهید.
قطر کم افت را بالا میبرد؛ قطر بیشازحد بزرگ میتواند سرعت خودپاکشونده را کاهش دهد و رسوب جامد ایجاد کند.
برای کار خودکار چاهک به کنترل سطح نیاز است؛ میتواند فلوتر، الکترود یا ترانسمیتر باشد. نوع کنترل به پروژه وابسته است.
حجم فعال کم چاهک، فاصله کم Start/Stop یا انتخاب پمپ با دبی بسیار بیشتر از ورودی میتواند سیکل کوتاه ایجاد کند.
اگر توقف تخلیه ریسک سرریز ایجاد میکند، آرایش Duty/Standby دوپمپه و آلارم سطح بالا قابل بررسی است.
در نصب ثابت اجازه میدهد پمپ بدون ورود تکنسین به چاهک از روی Auto Coupling بالا کشیده و سرویس شود.
خیر. خشککار میتواند به سیل و موتور آسیب بزند؛ کنترل سطح مناسب ضروری است.
خیر الزاماً. ماسه مسئله سایش است نه خردکردن؛ متریال پروانه، سرعت و مقدار جامدات مهمترند.
قیمت به سری، توان، هد، دبی، پروانه، خردکن، فلوتر، خروجی، برق، متریال و موجودی بستگی دارد.
نوع سیال، اندازه و نوع جامد، وجود الیاف، Q، H، قطر و طول خط، برق، حجم چاهک و عکس پلاک مدل مدنظر را ارسال کنید.
برای چاهک فاضلاب، یک انتخاب درست فقط جلوی خرابی پمپ را نمیگیرد؛ از سرریز، گرفتگی خط و استارتهای بیمورد هم پیشگیری میکند.
