توضیحات

منبع کویل دار ایستاده 200 لیتری تکوود TECHWOOD ورق 8

منبع کویل دار ایستاده 200 لیتری تکوود TECHWOOD ورق 8 یک مخزن ذخیره آب است که برای تأمین آب گرم مصرفی بهداشتی (DHW) استفاده می‌شود.

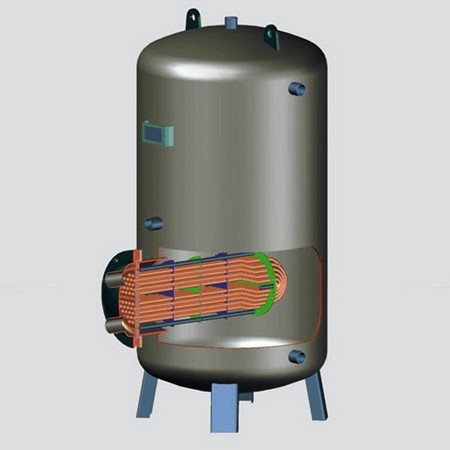

این منبع دارای لوله مارپیچی (کویل) در داخل آن است که وظیفه انتقال حرارت از آب گرم شوفاژ/پکیج به آب داخل مخزن را بر عهده دارد.

منبع کویل دار ایستاده 200 لیتری تکوود TECHWOOD ورق 8 با ورق فولادی ضخامت ۸/۰ میلی‌متر طراحی شده و مناسب واحدهای مسکونی، ویلاها، دفاتر و اماکن با مصرف متوسط آب گرم است

مشخصات فنی منبع کویل دار ایستاده 200 لیتری تکوود TECHWOOD ورق 8

عملکرد منبع کویل دار ایستاده 200 لیتری تکوود TECHWOOD ورق 8

منبع کویل‌دار یکی از رایج‌ترین تجهیزات تولید و ذخیره آب گرم مصرفی بهداشتی (DHW) در ساختمان‌ها، ویلاها و موتورخانه‌هاست. عملکرد این دستگاه بر پایه انتقال حرارت غیرمستقیم انجام می‌شود؛ یعنی آب مصرفی هیچ‌گاه با آب سیستم گرمایشی تماس مستقیم ندارد.

اجزای اصلی مؤثر در عملکرد

• مخزن ذخیره آب

• کویل (لوله مارپیچ داخل مخزن)

• سیال گرم‌کننده (آب شوفاژ یا آب دیگ)

• عایق حرارتی

• ورودی و خروجی آب سرد و گرم

عملکرد منبع کویل‌دار مرحله‌به‌مرحله

ورود آب سرد

آب سرد شهری از قسمت پایین مخزن وارد منبع می‌شود. این آب همان آبی است که بعداً به‌عنوان آب گرم مصرفی استفاده خواهد شد.

گردش آب داغ در کویل

آب داغ تولیدشده توسط:

• پکیج

• دیگ موتورخانه

• بویلر
  از طریق لوله رفت وارد کویل مارپیچ داخل مخزن می‌شود.

انتقال حرارت (اصل کار دستگاه)

حرارت آب داغ داخل کویل از طریق جداره فلزی کویل به آب سرد اطراف آن منتقل می‌شود:

• بدون اختلاط دو آب

• با راندمان بالا

• به‌صورت یکنواخت

🔹 این فرایند بر اساس هدایت و جابجایی حرارت انجام می‌شود.

گرم شدن و ذخیره آب

آب داخل مخزن به‌تدریج گرم شده و در همان مخزن ذخیره می‌شود تا در زمان نیاز مصرف گردد.

به دلیل وجود عایق حرارتی ضخیم، آب گرم برای مدت طولانی دمای خود را حفظ می‌کند.

خروج آب گرم مصرفی

هنگام باز کردن شیر آب گرم:

• آب گرم از بالای مخزن خارج می‌شود

• هم‌زمان آب سرد جدید وارد مخزن می‌شود

• چرخه گرمایش به‌طور پیوسته ادامه می‌یابد

عوامل مؤثر بر راندمان عملکرد

مزایای عملکرد منبع کویل دار ایستاده 200 لیتری تکوود TECHWOOD ورق 8

• آب گرم پایدار و یکنواخت

• عدم نوسان دما

• مصرف انرژی بهینه

• ایمنی بالا (عدم تماس دو مدار)

• مناسب مصرف هم‌زمان چند شیر

محدودیت‌های عملکرد منبع کویل دار ایستاده 200 لیتری تکوود TECHWOOD ورق 8

• در صورت رسوب‌گیری کویل، راندمان کاهش می‌یابد

• اگر ظرفیت منبع کوچک انتخاب شود، آب گرم زود تمام می‌شود

• نیازمند سرویس دوره‌ای

کاربردهای رایج منبع کویل دار ایستاده 200 لیتری تکوود TECHWOOD ورق 8

• آپارتمان‌ها

• ویلاها

• استخرهای کوچک

• سالن‌های ورزشی

• رستوران‌ها و مراکز خدماتی

این سیستم گرمایشی یکی از به‌صرفه‌ترین و مطمئن‌ترین روش‌ها برای تأمین آب گرم مصرفی خواهد بود.

مزایا و معایب منبع کویل دار ایستاده 200 لیتری تکوود TECHWOOD ورق 8

مزایا

✔ قیمت مناسب‌تر نسبت به مبدل‌های حرارتی مستقیم
✔ نگهداری حرارت بهتر به دلیل عایق پلی‌یورتان
✔ آب گرم پایدار و بدون نوسان دما
✔ عمر طولانی در صورت نگهداری مناسب
✔ تعمیر و سرویس آسان
✔ مناسب برای پکیج‌های تک‌منظوره و موتورخانه‌های کوچک

معایب

✘ حجم اشغال فضایی بیشتر نسبت به برخی آبگرم‌کن‌ها
✘ نیاز به فضای نصب استاندارد و سرویس قابل دسترس
✘ با ضخامت ورق ۰.۸، نسبت به ورق‌های ضخیم‌تر عمر مفید پایین‌تر
✘ احتمال رسوب‌گذاری در کویل در صورت سختی بالای آب

عوامل مؤثر بر قیمت منبع کویل دار ایستاده 200 لیتری تکوود TECHWOOD ورق 8

قیمت منابع کویل‌دار بر اساس موارد زیر تعیین می‌شود:

 جنس و ضخامت ورق

هرچه ورق ضخیم‌تر (مثلاً ۱ یا ۱.۲ میلی‌متر) باشد، قیمت بالاتر و عمر مفید بیشتر خواهد بود.

 نوع پوشش داخلی

پوشش‌های اپوکسی و لعابی ضد خوردگی کیفیت آب گرم بهتر و مقاومت بیشتر دارند.

 نوع و جنس کویل

کویل‌های مس راندمان بالاتری دارند ولی گران‌تر از کویل‌های فولادی هستند.

برند و استاندارد ساخت

برندهای معتبر با کنترل کیفیت بهتر، خدمات پس از فروش و گارانتی قوی‌تر، قیمت بالاتری دارند.

عایق حرارتی

عایق مرغوب‌تر → تلفات حرارتی کمتر → بهای بیشتر.

انتخاب بهترین برند در ایران

در بازار ایران، برخی برندهای معتبر منبع آب (کوئلی و دوجداره) عبارت‌اند از:

• تکوود (TECHWOOD)

• آبسان

• آذرخش

• بوتان/ایران رادیاتور

• آرتمن

• ایران منبع

برندهایی که گارانتی معتبر، خدمات پس از فروش گسترده، پوشش ضد خوردگی مناسب و تست فشار استاندارد ارائه دهند، برای خرید اولویت دارند.

راهنمای خرید

منبع کویل دار ایستاده 200 لیتری تکوود TECHWOOD ورق 8

برای خرید منبع کویل‌دار مناسب باید به موارد زیر توجه کنید:

✔ ظرفیت مناسب: متناسب با تعداد نفرات، مصرف آب گرم و الگوی استفاده
✔ جنس و ضخامت ورق: ترجیحاً حداقل ۱ میلی‌متر برای دوام بهتر
✔ پوشش داخلی ضد خوردگی: لایه مینا/اپوکسی
✔ فشار و دمای کاری استاندارد: حداقل ۷ بار و ۹۰°C
✔ عایق حرارتی با ضخامت مناسب: حداقل ۴۰–۵۰ میلی‌متر پلی‌یورتان
✔ کویل مسی ترجیحاً انتخاب شود (راندمان بالاتر)

کویل چند متری لازم است؟

طول کویل لازم به بار حرارتی مورد نیاز، جنس کویل، دماهای کاری و بازده انتقال حرارت بستگی دارد.

یک محاسبه ساده برای منبع ۲۰۰ لیتری

برای گرم کردن ۲۰۰ لیتر آب از ۱۵°C به ۵۵°C در ۱ ساعت، انرژی لازم تقریباً:

معادل حدود ۹.۳ کیلووات حرارت در ساعت لازم داریم.

اگر ضریب انتقال حرارت کلی U ≈ 600 W/m²K و اختلاف دمای میانگین ۴۰ درجه باشد:

برای لوله با قطر ۲۲ میلی‌متر (۰.022 m):

بدین ترتیب حدود ۵ تا ۷ متر کویل مسی پیشنهادی است، البته محاسبه دقیق بستگی به:

🔹 قطر لوله کویل
🔹 نوع سیال گرمایی
🔹 دماهای کاری
🔹 بهره‌وری سیستم

نصب صحیح منبع کویل دار ایستاده 200 لیتری تکوود TECHWOOD ورق 8

مراحل کلی نصب:

• محل نصب صاف و تراز با استحکام کافی

• اتصال ایمن به پکیج یا دیگ

• استفاده از شیرآلات استاندارد (توالی ورودی/خروجی صحیح)

• نصب شیر اطمینان فشار

• اتصال به سیستم تخلیه و زه‌کشی

• بررسی نشتی و تست فشار قبل از راه‌اندازی

• عایق بندی اتصالات

نصب باید توسط تکنسین ماهر انجام شود تا عمر مفید دستگاه افزایش یابد.

افزایش عمر و نگهداری

برای افزایش عمر منبع کویل‌دار:

✔ رسوب‌زدایی دوره‌ای کویل (حداقل سالی یک بار)
✔ بررسی پوشش داخلی و تمیزکاری مخزن
✔ کنترل فشار و دما
✔ پر کردن مخزن به تدریج در راه اندازی اولیه
✔ چک کردن شیر اطمینان
✔ کنترل سختی آب (در صورت سختی بالا از سختی‌گیر استفاده کنید)

با رعایت این موارد عمر دستگاه به طور قابل توجهی افزایش خواهد یافت.

کاربردها

منابع کویل‌دار ۲۰۰ لیتری مناسب برای:

🏠 واحدهای آپارتمانی تا ۴–۵ نفر
🏡 ویلاها و خانه‌های دوم
🛁 مراکز ورزشی کوچک
🏨 مهمانسراها و دفاتر
☕ رستوران‌های کوچک

سرویس و خطاهای رایج

خطاهای رایج

🔹 افت فشار آب داخل مخزن
🔹 رسوب‌گذاری و کاهش انتقال حرارت
🔹 خرابی شیر اطمینان
🔹 نوسانات دما
🔹 خوردگی پوشش داخلی

سرویس‌های پیشنهادی

✔ هواگیری سیستم
✔ بازدید سالانه کویل و رسوب‌زدایی
✔ بررسی وضعیت عایق
✔ تست فشار دوره‌ای
