انتخاب یک سیستم حرارتی استاندارد، کم‌مصرف و بی‌صدا همواره یکی از دغدغه‌های اصلی ساکنان واحدهای مسکونی و اداری است. برند نام‌آشنای ایران رادیاتور سال‌هاست که با طراحی و تولید مدل‌های گوناگون پکیج شوفاژ دیواری، پاسخگوی نیازهای اقلیمی و ساختمانی مختلف در کشور بوده است. در این میان، پکیج ایران رادیاتور 24 Kw مدل ECO24CF به عنوان یکی از پکیج‌های ظرفیت متوسط به بالا در رده محصولات اقتصادی (سری اکو)، توانسته تعادلی فوق‌العاده میان بازدهی حرارتی بالا، کارکرد کم‌صدا و قیمت مقرون‌به‌صرفه برقرار کند.
اگر برای واحد مسکونی یا اداری خود به دنبال خرید دستگاهی با توان ۲۴ کیلووات، سیستم دو مبدله و بدون فن هستید، این راهنمای جامع پیش از خرید، تمام نکات فنی، شرایط استاندارد نصب، مزایا و معایب و عیب‌یابی این مدل را به طور شفاف در اختیارتان قرار می‌دهد.

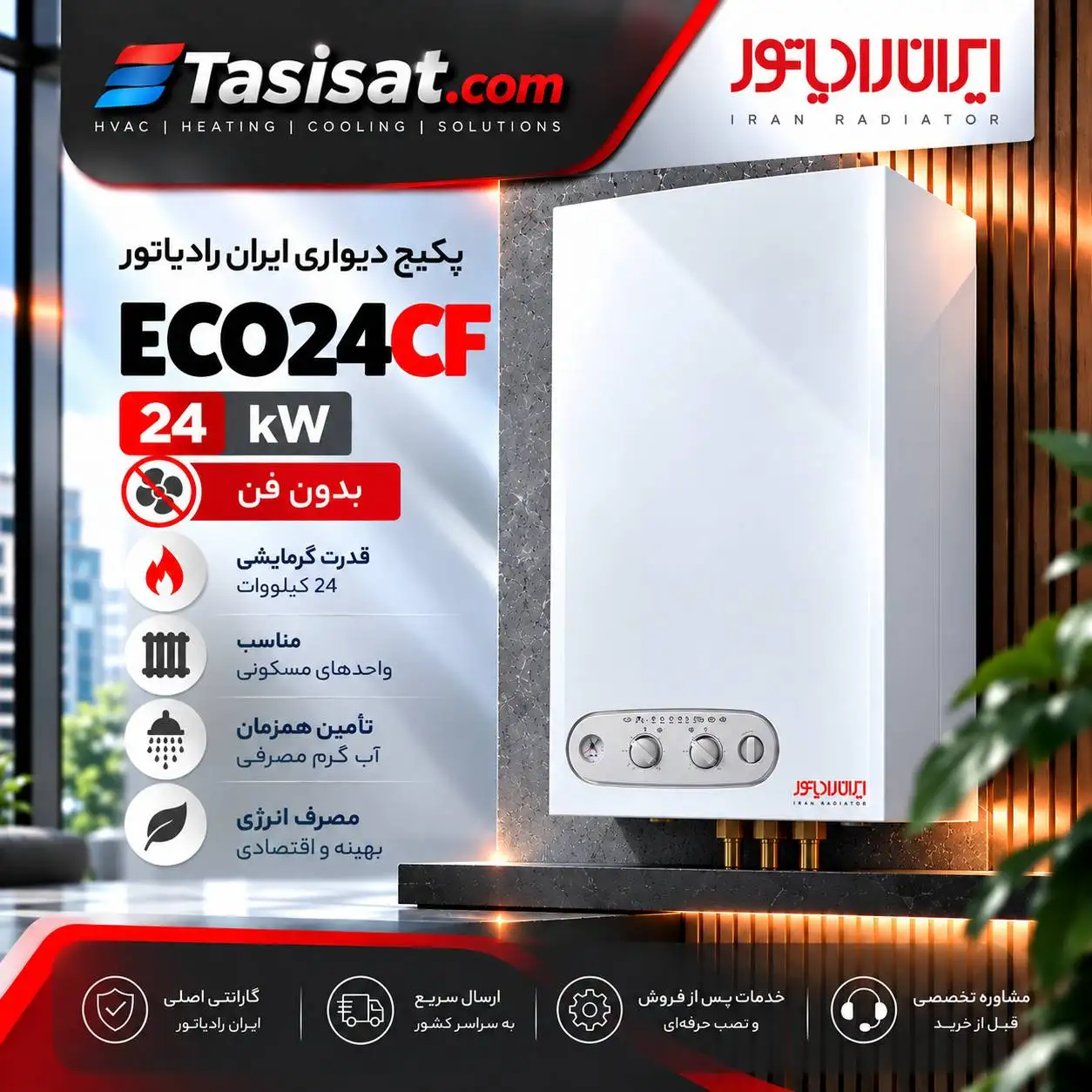

پکیج دیواری ایران رادیاتور 24 Kw مدل ECO24CF چیست و چه کاربردی دارد؟
پکیج شوفاژ دیواری ECO24CF یک سیستم گرمایش مرکزی مستقل است که جایگزین موتورخانه‌های سنتی و پرهزینه می‌شود. این دستگاه وظیفه تأمین هم‌زمان دو مدار را بر عهده دارد:
- مدار بسته گرمایشی: گردش آب داغ در رادیاتورها، فن‌کویل‌ها یا سیستم‌های گرمایش از کف.
- مدار باز بهداشتی: تأمین فوری و پیوسته آب گرم مصرفی برای دوش حمام، سینک آشپزخانه و روشویی.
پیشوند ECO نمایانگر سری تولیدی کم‌مصرف و اقتصادی ایران رادیاتور است که برای کنترل هزینه‌ها با طراحی مدرن و رابط آنالوگِ باکیفیت ساخته شده است. همچنین پسوند CF بیانگر ساختار بدون فن (Atmospheric/Natural Draft) دستگاه است که احتراق آن متکی بر جریان و مکش طبیعی دودکش ساختمان می‌باشد.
بررسی مشخصات فنی پکیج ایران رادیاتور مدل اکو ۲۴ بدون فن
بررسی پارامترهای مهندسی دستگاه به شما در تطبیق مشخصات پکیج با زیرساخت‌های تأسیساتی ساختمان کمک شایانی می‌کند:
- توان حرارتی اسمی خروجی: ۲۴ کیلووات (معادل ۲۰,۶۴۰ کیلوکالری در ساعت)
- نوع محفظه احتراق: اتمسفریک / باز (بدون فن دودکش – CF)
- تعداد مبدل‌های حرارتی: ۲ مبدل مجزا (مبدل بی‌ترمیک اصلی برای رادیاتورها + مبدل صفحه‌ای فولاد ضدزنگ برای آب گرم)
- راندمان حرارتی: بیش از ۹۰ درصد واقعی
- حداکثر دمای مدار شوفاژ: ۸۵ درجه سانتی‌گراد
- حداکثر دمای مدار آب گرم مصرفی: ۶۰ درجه سانتی‌گراد
- دبی آب گرم مصرفی در اختلاف دمای ۳۰ درجه: حدود ۱۱.۴ لیتر در دقیقه
- حداقل فشار کاری آب: ۰.۲ تا ۰.۵ بار
- حداکثر فشار مجاز مدار گرمایش: ۳ بار (تجهیز به شیر اطمینان ۳ بار)
- قطر دودکش استاندارد ساختمانی: ۱۵ سانتیمتر
- قطر لوله‌های مدار گرمایش: ۳/۴ اینچ
- قطر لوله‌های آب سرد و گرم مصرفی: ۱/۲ اینچ
- سیستم‌های ایمنی یکپارچه: سنسور کنترل دود (ترموستات دودکش)، سیستم ضد گریپاژ پمپ، سیستم محافظت در برابر یخ‌زدگی (Anti-Freeze)، بای‌پس اتوماتیک و سیستم کنترل میکروپروسسوری.
مزیت پکیج دو مبدله (Double Heat Exchanger) در مدل ECO24CF
یکی از نقاط قوت برجسته این دستگاه، استفاده از دو مبدل حرارتی مجزاست. در پکیج‌های تک مبدل، به دلیل عبور مستقیم آب بهداشتی از کنار شعله مشعل، سرعت رسوب‌گذاری املاح آب (کلسیم و منیزیم) بسیار بالاست و نوسانات ناگهانی دمای آب حین استحمام مکرراً رخ می‌دهد.
اما در پکیج ایران رادیاتور 24 Kw مدل ECO24CF:
- آب مدار گرمایش در مبدل اصلی گرم می‌شود.
- آب گرم مصرفی به صورت غیرمستقیم در یک مبدل صفحه‌ای ثانویه استیل با تبادل حرارتی آب به آب داغ می‌گردد.
- این مکانیزم مانع از شوک حرارتی، شوک دمایی سرد و گرم شدن آب حمام و رسوب‌زدایی زودهنگام مبدل می‌شود و استهلاک قطعات را به طور چشمگیری کاهش می‌دهد.
پکیج ۲۴۰۰۰ ایران رادیاتور ECO24CF برای چه متراژ و فضاهایی مناسب است؟
ظرفیت ۲۴ کیلووات، پرمصرف‌ترین و محبوب‌ترین ظرفیت پکیج‌های دیواری ایران رادیاتور به شمار می‌آید. بر اساس استانداردهای مهندسی تأسیسات، تناسب متراژ برای این مدل به شرح زیر است:
- مناطق با آب و هوای معتدل (مانند تهران، کرج، البرز، گیلان، مازندران و شیراز): پاسخگوی واحدهای مسکونی تا ۱۴۰ الی ۱۵۰ متر مربع با سقف استاندارد (حدود ۲.۸ متر) و پنجره‌های دوجداره.
- مناطق سردسیر و کوهستانی (مانند آذربایجان، زنجان، کردستان و دماوند): مناسب برای فضاهای تا ۱۱۰ الی ۱۲۰ متر مربع.
- واحدهای اداری و مطب‌ها: پوشش‌دهی فضاهای فلت تا ۱۶۰ متر مربع، مشروط بر اینکه مصرف آب گرم بهداشتی به صورت پیوسته و هم‌زمان نباشد.
الزامات حیاتی دودکش و شرایط نصب پکیج‌های بدون فن (CF)
بسیار حائز اهمیت است بدانید پسوند CF حساسیت‌های ایمنی خاصی را در زمان نصب دیکته می‌کند. در پکیج‌های بدون فن، هیچ فن مکنده‌ای برای راندن گازهای مونوکسید کربن به بیرون وجود ندارد؛ از این رو تخلیه محصولات احتراق کاملاً وابسته به نیروی شناوری هوای گرم و مکش دودکش عمودی ساختمان است.
نکات الزامی پیش از نصب مدل ECO24CF:
- ممنوعیت کامل نصب در تراس یا بالکن روباز: به دلیل خطر وزش باد و خاموش شدن شعله یا پس‌زدگی دود، این دستگاه منحصراً باید داخل محیط‌های بسته (آشپزخانه، انباری داخلی استاندارد یا داکت موتورخانه) نصب شود.
- قطر دودکش: قطر دودکش توکار ساختمان باید دقیقاً ۱۵ سانتیمتر باشد (استفاده از لوله‌های ۱۰ یا ۱۲ سانتیمتر برای مدل‌های CF اکیداً ممنوع و خطرآفرین است).
- ارتفاع مؤثر عمودی دودکش: حداقل ارتفاع ستون قائم دودکش تا کلاهک اچ (H) روی پشت‌بام باید ۳.۵ تا ۴ متر باشد تا مکش کافی ایجاد شود.
- تأمین هوای احتراق: محیط نصب باید دسترسی دائم به هوای آزاد از طریق دریچه تأمین هوای استاندارد یا زیر درب‌ها داشته باشد.
مقایسه پکیج ECO24CF با پکیج فن‌دار ECO24FF و مدل‌های سری L
خریداران اغلب در انتخاب میان پکیج ایران رادیاتور سری ECO و مدل‌هایی چون L24 یا M24 دچار تردید می‌شوند:
| مشخصه فنی | مدل ECO24CF | مدل ECO24FF | مدل L24FF |
|---|---|---|---|
| نوع فن دودکش | بدون فن (کاملاً بی‌صدا) | فن‌دار (دوجداره) | فن‌دار (دوجداره) |
| محل مجاز نصب | فقط داخل واحد مسکونی | داخل واحد یا بالکن/تراس | داخل واحد یا بالکن/تراس |
| نمایشگر پنل | چراغ‌های LED عیب‌یاب آنالوگ | چراغ‌های LED آنالوگ | صفحه نمایشگر دیجیتال LCD |
| قیمت تمام‌شده | بسیار اقتصادی و مقرون‌به‌صرفه | اقتصادی | قیمت رده بالاتر |
| سطح صدا | فوق‌العاده آرام و بدون لرزش | صدای اندک چرخش فن | صدای اندک چرخش فن |
اگر در ساختمانی سکونت دارید که دودکش مجزا و سالم با قطر ۱۵ سانتیمتر تا بام دارد و به دنبال دستگاهی بسیار آرام، بی‌صدا و اقتصادی هستید، مدل ECO24CF انتخابی ایده‌آل است. اما اگر قصد نصب در بالکن دارید، باید مدل فن‌دار (ECO24FF) را انتخاب نمایید.
مزایا و نقاط قوت پکیج دیواری ایران رادیاتور مدل ECO24CF
- سکوت مثال‌زدنی در هنگام کار: نبود پروانه و موتور فن در محفظه احتراق باعث شده تا روشن شدن مشعل و گرمایش دستگاه تقریباً هیچ صدای مزاحمی در آشپزخانه تولید نکند.
- بهره‌وری انرژی و مصرف بهینه گاز: دستیابی به راندمان بالای ۹۰ درصد به واسطه مشعل ضدزنگ استیل و تبادل حرارتی فوق‌العاده در دو مبدل.
- قطعات استاندارد و باکیفیت: پمپ سیرکولاتور پرقدرت سه‌سرعته، شیر سه‌طرفه اتوماتیک دقیق و بردهای الکترونیکی کنترل‌شده.
- استهلاک کم و هزینه تعمیرات اقتصادی: حذف پنل‌های دیجیتال پیچیده و فن خروجی، خرابی‌های مربوط به برد و سوئیچ هوا (پرشر سوییچ) را در این مدل به صفر رسانده است.
- دسترسی سریع به قطعات یدکی و تکنسین: بهره‌مندی از گسترده‌ترین شبکه خدمات پس از فروش در سراسر کشور.
کد خطاها و نحوه عیب‌یابی در پکیج ایران رادیاتور مدل اکو ۲۴ (ECO)
در این دستگاه اعلام وضعیت و ارورها از طریق چراغ‌های ال‌ای‌دی شماره‌گذاری‌شده (از ۳۰ تا ۸۰) روی پنل جلویی دستگاه انجام می‌شود:
- چشمک زدن هم‌زمان چراغ‌های ۴۰ و ۷۰: نشان‌دهنده افت فشار آب در مدار پکیج ایران رادیاتور است (عقربه مانومتر به زیر ۰.۵ بار رفته است). با چرخاندن شیر پرکن آبی/مشکی زیر پکیج و رساندن عقربه به ۱.۵ بار مشکل رفع می‌شود.
- چشمک زدن چراغ‌های ۴۰، ۶۰ و ۸۰: فعال شدن حسگر دودکش (ترموستات دود)؛ این خطا هشداری بسیار حیاتی درباره مسدود بودن دودکش یا عدم تخلیه گازهای سمی است.
- چشمک زدن چراغ‌های ۷۰ و ۸۰: فعال شدن ترموستات حد یا رسیدن دمای آب مدار به بیش از ۱۰۵ درجه (غالباً به دلیل وجود رسوب، بسته بودن شیرهای شوفاژ یا خرابی پمپ).
- چشمک زدن چراغ‌های ۵۰، ۷۰ و ۸۰: عدم تشکیل یا عدم تشخیص شعله مشعل توسط یون حسگر (قطعی گاز یا جرقه نزدن).
راهکارهای افزایش طول عمر و نگهداری پکیج ایران رادیاتور
برای اینکه پکیج ECO24CF شما سال‌ها بدون افت بازدهی کار کند، رعایت این نکات ساده اما ضروری توصیه می‌شود:
- نصب فیلترهای محافظتی: حتماً در مسیر آب سرد ورودی، از فیلتر پلی‌فسفات و رسوب‌گیر مغناطیسی استفاده کنید. همچنین نصب یک صافی برگشت در زیر مسیر رادیاتورها پمپ را از ورود براده‌های فلزی محافظت می‌کند.
- استفاده از محافظ برق ولتاژ: تغییرات ولتاژ شبکه شهری یکی از عوامل اصلی سوختن بردهای الکترونیکی است؛ بنابراین استفاده از یک محافظ مجزا برای پکیج الزامی است.
- تنظیم بار دستگاه روی ۱.۵ بار: هرگز اجازه ندهید فشار مانومتر پکیج به مدت طولانی زیر ۱ بار یا بالای ۲.۵ بار بماند.
- سرویس‌های دوره‌ای سالانه: پیش از ورود به زمستان، از تکنسین مجاز بخواهید نسبت به بازدید باد منبع انبساط، تمیز کردن الکترود جرقه‌زن و شستشوی سالانه مدار اقدام نماید.
خرید و قیمت پکیج ایران رادیاتور 24 Kw مدل ECO24CF در تاسیسات دات کام
فاکتور قیمت یکی از معیارهای اساسی در خرید تجهیزات ساختمانی است. قیمت پکیج ایران رادیاتور 24 Kw مدل ECO24CF با توجه به حذف فن خروجی و طراحی مینیمال و کاربردی سری اکو، به مراتب از مدل‌های فن‌دار و سری‌های دیجیتال مناسب‌تر بوده و بالاترین ارزش خرید را در رده پکیج‌های ۲۴ هزار بازار به خود اختصاص داده است.
در وب‌سایت تاسیسات دات کام (tasisat.com)، ما متعهد به عرضه مستقیم کالا به قیمت مصوب کارخانه و حذف واسطه‌های نامعتبر هستیم. برای خرید پکیج ایران رادیاتور 24 Kw مدل ECO24CF، کافی است سفارش خود را به آسانی در همین صفحه تکمیل کرده یا جهت دریافت مشاوره رایگان با تیم کارشناسان ارشد تأسیسات تماس بگیرید.
مزایای خرید از پارس شوفاژ:
- عرضه دستگاه کاملاً پلمب با ۲۴ ماه ضمانت معتبر شرکت ایران رادیاتور
- پشتیبانی فنی برای بررسی دودکش و مطابقت با استانداردهای مبحث ۱۷ مقررات ملی ساختمان
- تضمین اصالت فیزیکی و قطعات اورجینال
- ارسال سریع و ایمن به سراسر تهران و تمامی شهرستان‌ها
نتیجه‌گیری نهایی
اگر در ساختمانی با متراژ حداکثر ۱۴۰ متر مربع سکونت دارید که از دودکش اختصاصی ۱۵ سانتی‌متری با مکش طبیعی مناسب بهره می‌برد، پکیج ایران رادیاتور 24 Kw مدل ECO24CF یکی از مطمئن‌ترین، کم‌صداترین و در عین حال اقتصادی‌ترین انتخاب‌هاست. کارایی دو مبدل مجزا، راندمان بالا و قیمت رقابتی، این محصول را به انتخابی سنجیده و به‌صرفه برای پروژه‌های نوسازی و مصرف‌کنندگان خانگی تبدیل کرده است.
