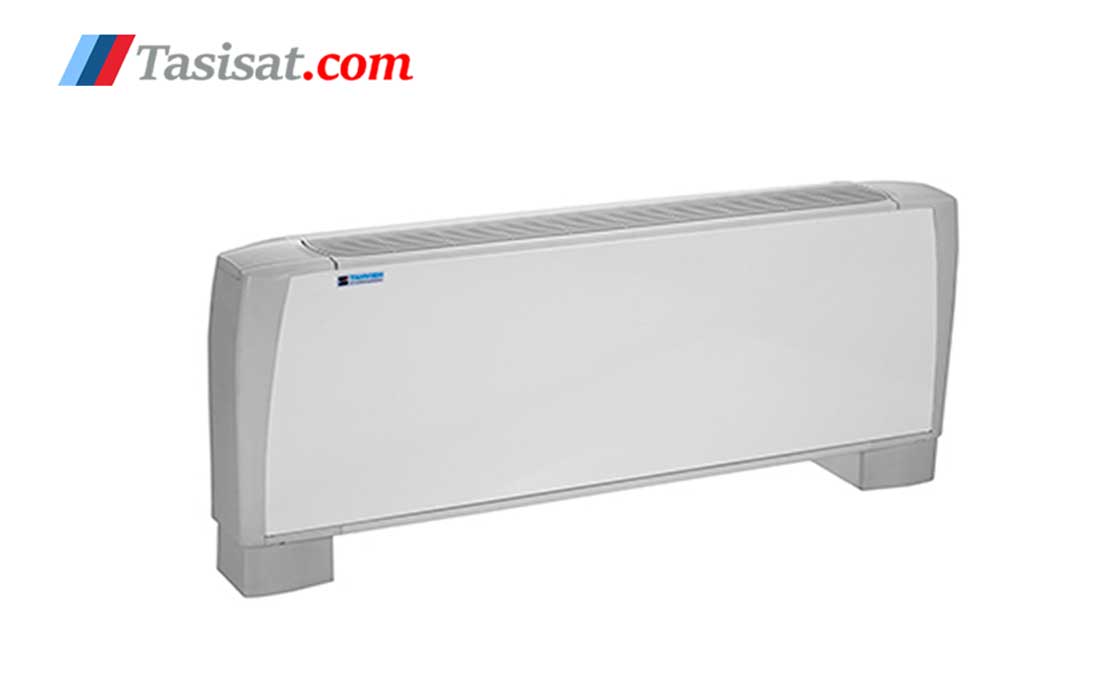

فن کویل زمینی تهویه CFM 200 مدل SV-200

فن کویل زمینی تهویه CFM 200 مدل SV-200 در دسته ی محصولات تهویه مطبوع شرکت بزرگ و معتبر تهویه قرار دارد که دارای عملکرد سرمایش و گرمایش است . فن کوئل زمینی تهویه مدل SV-200 سطح صدای بسیار پایینی داشته و دارای موتور تک فاز با سه سرعت استاندارد می باشد. فن کویل زمینی کریوه پایه دار تهویه مدل SV-200 همچنین مجهز به فیلتر تصفیه جریان هوا و کنترل از راه دور است و با ضمانت نامه معتبر به خریداران عرضه می گردد.

فروشنده ها

هیچ فروشنده ای برای این محصول وجود ندارد ! با تاسیسات دات کام تماس بگیرید

توضیحات

فن کویل زمینی تهویه CFM 200 مدل SV-200

فن کویل زمینی تهویه CFM 200 مدل SV-200 یک سیستم تهویه مطبوع ساخته شده با استاندارد های روز توسط شرکت تهویه در کشور ایران می باشد. شرکت تهویه در سال ۱۳۴۳ تاسیس شد. امروزه شرکت تهویه، به عنوان یکی از بزرگترین تولیدکنندگان سیستمهای تهویه مطبوع در ایران است.

شرکت تهویه یک شرکت پیشرو و با قدرت پاسخگویی به هر نوع خواسته مشتری در طراحی و ساخت محصولات با کیفیت خود است. بدین صورت که می تواند دستگاه مورد نظر را متناسب با خواسته های شما طراحی و تولید کند. یکی ازاین طراحی های منحصر بفرد فن کوئل زمینی تهویه مدل SV-200 است.

شرکت Tahvieh تولید و عرضه کننده انواع چیلر، انواع اسپیلیت، داکت اسپیلیت، خنک کننده تابلوهای الکتریکی، بستنی ساز و سیستم های تهویه مطبوع خودروهای سبک، سنگین و قطار و غیره می باشد. یکی از انواع این سیستم های تهویه هوا فن کویل زمینی مدل SV-200 است.

فن کویل زمینی کریوه پایه دار تهویه مدل SV-200 قابلیت نصب بر روی زمین، دیوار و حتی سقف را دارد. البته چنانچه فن کویل زمینی کریوه پایه دار تهویه مدل SV-200 را بخواهید بصورت افقی روی سقف نصب کنید باید فاصله ای ۱۰۰ میلیمتری بین دیوار و دریچه مکش هوا وجود داشته باشد.



فن کویل زمینی تهویه CFM 200 مدل SV-200

آنچه درباره فن کویل زمینی کریوه پایه دار تهویه مدل SV-200 باید بدانید:

بدنه خارجی مکش هوای فن کویل زمینی مدل SV-200 از زیر آن است. این مدل دارای ابعاد ۵۳۰*۷۷۰*۲۵۵ میلیمتر البته بدون در نظر گرفتن پایه های آن است. با احتساب پایه ها ارتفاع فن کویل زمینی کریوه پایه دار تهویه مدل SV-200 از ۵۳۰ به ۶۳۰ میلیمتر افزایش پیدا می کند.

بدنه داخلی این فن کوئل از جنس ورق گالوانیزه با کیفیت و بدنه خارجی آن از جنس ورق گالوانیزه با پوشش رنگ کوره ای مقاوم است. وزن خالص فن کویل زمینی کریوه پایه دار مدل SV-200 16.6 کیلوگرم است.

بطور کلی فن کویل زمینی تهویه دارای طراحی ای زیبا و با ابعادی مناسب است و مکش هوای از زیر آن است.

فن کویل زمینی کریوه پایه دار تهویه مدل SV-200 دارای یک محافظ حرارتی برای موتور است که از آن در برابر بار های اضافه و دمای بیش از حد سیم پیچ محافظت می کند.



ویژگی های فن کویل زمینی تهویه CFM 200 مدل SV-200

فن فوروارد سانتریفیوژ

این مدل فن کویل تهویه دارای یک فن فوروارد سانتریفیوژ هست که معمولا از مواد ABS ساخته شده اند و در صورت سفارش مشتری یک فن از جنس فلز می تواند جایگزین آن شود.

فن فوروارد سانتریفیوژ در اصطلاح هواکش گریز از مرکز خوانده می شود که هوا را در جهت عمود بر محور گردش پروانه تخلیه می کند. بطور کلی فن فوروارد سانتریفیوژ در سیستم کانال کشی شده با فشار بالا کاربرد دارد.

فن فوروارد سانتریفیوژ فن کویل زمینی کریوه پایه دار تهویه مدل SV-200، به صورت استاتیکی و دینامیکی بالانس شده است.

تولید صدای کم

فن کویل زمینی کریوه پایه دار تهویه مدل SV-200 در بیشترین حالت صدایی برابر ۴۷ دسیبل و در کمترین حالت صدایی برابر ۳۸.۲ دسیبل تولید می کند. البته این صداها از فاصله یک متری فن کویل زمینی کریوه پایه دار تهویه مدل SV-200 اندازه گیری شده اند.

فیلتر هوا

فیلتر هوای فن کویل زمینی کریوه پایه دار مدل SV-200 همگام با استاندارد های روز دنیا ساخته شده است. این فیلتر افت فشار کمتری دارد.

همچنین فیلتر هوای فن کویل زمینی CFM 200 تهویه مدل SV-200 قابلیت ذرات معلق بالایی دارد و قابل شست و شو با مواد شوینده و آب به دفعات است و تعویض آن نیز ساده می باشد.

طول عمر فیلتر هوای فن کویل زمینی کریوه پایه دار تهویه مدل SV-200 به دلیل این که در آن پوسیدگی و اکسیده شدن وجود ندارد بالا می باشد.

امکان تولید سفارشی

در صورت سفارش مشتری فن کویل زمینی کریوه پایه دار تهویه مدل SV-200 می تواند بصورت ۴ لوله ای ساخته شود.

سرمایش – گرمایش

فن کویل زمینی کریوه پایه دار تهویه مدل SV-200 یک سیستم از نوع گرمایشی و سرمایشی است و این یعنی در تمام طول سال قابل استفاده است.

ظرفیت سرمایشی کل فن کوئل زمینی کریوه پایه دار تهویه مدل SV-200، بین ۱.۹۵ تا ۱.۳ کیلو وات است و افت فشار آب ۶.۸ کیلوپاسکال می باشد. ظرفیت گرمایشی فن کویل زمینی کریوه پایه دار تهویه مدل SV-200، بین ۲.۳۷ تا ۱.۴ کیلو وات است و افت فشار آب در آن ۰.۳ کیلوپاسکال است.

در مود سرمایشی چنانچه دمای هوای ورودی هوا خشک باشد ۲۷ درجه سانتیگراد یا هوا ورودی مرطوب ۱۹ درجه سانتیگراد و دمای آب ۷ درجه سانتیگراد باشد هوای خروجی دارای دمای ۱۲ درجه سانتی گرادی خواهد بود.
با توجه به این اعداد درمی یابیم که فن کویل زمینی کریوه پایه دار تهویه مدل SV-200 بیشتر مناسب تولید جریان هوای گرم می باشد.

کویل های آلومینیومی

درون فن کویل زمینی کریوه پایه دار تهویه مدل SV-200، کویل هایی تعبیه شده اند که با استفاده از آب گرم یا سرد بسته به نوع نیاز، جریان هوای گرم یا سرد را بسته به نیاز کاربر تولید می کنند.

مجموعه کویل ها از تیغه های آلومینیومی، لوله های مسی با قطر ۳.۸ اینچ، کلکتوری از جنس برنج و سایز ۳.۴ اینچ و ورق گالوانیزه تشکیل شده است.

کویل های فن کویل زمینی کریوه پایه دار تهویه مدل SV-200 موج دار و دارای ظرفیت زیادی هستند. این کویل ها دارای ۳ ردیف و ۱۰ لوله هستند. لوله ها در ارتفاع و بیشترین تراکم ممکن ساخته شده اند.

بدنه عایق کاری شده

بدنه و تشت تقطیر  این فن کوئل عایق کاری شده است و قسمت های درونی بدنه مجهز به عایقی الاستورمری به ضخامت ۴ میلیمتر هستند. عایق الاستورمری بدنه فن کویل زمینی کریوه پایه دار تهویه مدل SV-200 برای جلوگیری از هدر رفت حرارت یا برورت و کاهش سطح صدای آن بکار رفته است.

قیمت

فن کویل Tahvieh از محصولات با کیفیت شرکت تهویه و ساخت کشور ایران است. از نکات حائز اهمیت در خصوص این محصول مناسب بودن قیمت فن کوئل تهویه است.



نکات قابل توجه و ملاحظات فنی:

فن کویل زمینی کریوه پایه دار تهویه مدل SV-200 با برق تک فاز ۲۲۰ ولت ۵۰ هرتز کار می کند که با برق استاندارد شهری ایران تطابق دارد. توان ورودی فن کویل زمینی کریوه پایه دار تهویه مدل SV-200 برابر ۶۹ وات و جریان آن نیز ۰.۳ آمپر می باشد.

توجه داشته باشید قطر لوله رابط ورودی و خروجی در فن کویل زمینی کریوه پایه دار تهویه مدل SV-200 برابر ۳.۴ اینچ است.

حجم هوادهی فن کویل زمینی کریوه پایه دار تهویه مدل SV-200 در درجه حداکثر حالت گرمایشی ۳۴۰ M3/hr، درجه حداقل حالت گرمایشی ۱۶۳ M3/hr، درجه حداکثر حالت سرمایشی ۲۰۰M3/hr و درجه حداقل حالت گرمایشی ۹۶ M3/hr می باشد.

کلکتور ها طراحی خاصی دارند و بر روی بدنه فن کویل زمینی کریوه پایه دار تهویه مدل SV-200 پیچ می شوند و دریچه خروجی هوای تهویه شده فن کویل زمینی کریوه پایه دار تهویه مدل SV-200 از جنس ABS با مقاومت بالا است.

برای مشاوره رایگان با کارشناسان خبره تاسیسات دات کام و راهنمایی برای بهترین خرید با شماره های زیر تماس بگیرید

۰۲۱-۷۷۶۵۵۳۸۸

۰۹۱۲۳۴۳۴۳۹۸

توضیحات تکمیلی

مشخصات فنی فن کویل . حجم هوادهی CFM

200

مشخصات فنی فن کویل . موقعیت دستگاه

فن کویل زمینی

Brand

تهویه ( TAHVIEH )

مدت گارانتی

کشور صاحب برند

مشخصات فنی فن کویل . کانکشن ورودی INCH

3/4"

نصب رایگان

مشخصات فنی فن کویل . کانکشن خروجی INCH

3/4"

تحت ضمانت شرکت

کشور سازنده

مشخصات فنی فن کویل . قطر لوله رابط ورودی INCH (MM)

"3/4

مشخصات فنی فن کویل . نوع فاز

تک فاز ( 220 )

مشخصات فنی فن کویل . قطر لوله رابط لوله درین INCH ( MM )

3/4"

مشخصات فنی فن کویل . ظرفیت سرمایش KW

1.95

مشخصات فنی فن کویل . وزن KG

16.6

مشخصات فنی فن کویل . افت فشار آب KPA

6.8

مشخصات فنی فن کویل . دبی آب GPM

4.7

مشخصات فنی فن کویل . ظرفیت گرمایشی KW

1.96

مشخصات فنی فن کویل . سطح صدا DB ( HIGH )

47

مشخصات فنی فن کویل . سطح صدا DB ( MED )

44

مشخصات فنی فن کویل . سطح صدا DB ( LOW )

38.2
