توضیحات

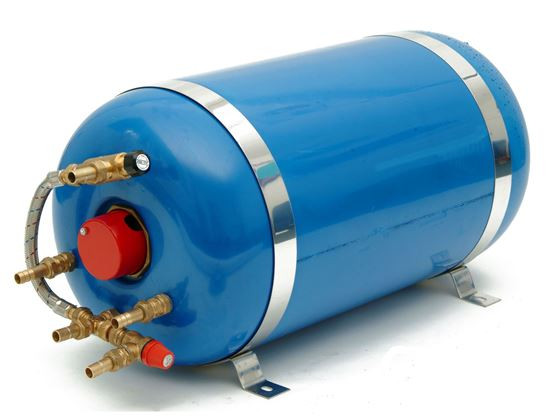

منبع کویل دار افقی 2500 لیتری تکوود TECHWOOD ورق 5

مصرف سرانه استاندارد

• مسکونی معمولی: ۵۰–۷۰ لیتر

• ویلا لوکس: ۸۰–۱۰۰ لیتر

• هتل / مهمانسرا: ۱۰۰–۱۵۰ لیتر

مثال:

ویلا با ۲۰ نفر ساکن:

با درنظر گرفتن پیک مصرف → منبع ۲۵۰۰ لیتری انتخابی ایده‌آل است.

استانداردهای تولید منبع کویل دار افقی 2500 لیتری تکوود TECHWOOD ورق 5

تولید منبع آب (کوئلی و دوجداره) باید بر اساس مجموعه‌ای از استانداردهای فنی، ایمنی، متریال، جوشکاری و تست فشار انجام شود تا محصول نهایی دارای راندمان بالا، طول عمر زیاد و ایمنی کامل در بهره‌برداری باشد.

رعایت این استانداردها در پروژه‌های مسکونی، ویلایی و صنعتی الزامی است.

استانداردهای طراحی و محاسبات مهندسی منبع کویل دار افقی 2500 لیتری تکوود TECHWOOD ورق 5

1. استاندارد محاسبه ظرفیت و بار حرارتی

• محاسبه ظرفیت منبع بر اساس:

  • تعداد مصرف‌کننده

  • مصرف سرانه آب گرم

  • ضریب همزمانی مصرف

• محاسبه بار حرارتی طبق روابط ترمودینامیکی (ΔT و حجم آب)

• طراحی سطح حرارتی کویل متناسب با بار گرمایی

طراحی غیراستاندارد باعث کمبود آب گرم یا استهلاک دیگ می‌شود.

استانداردهای متریال بدنه منبع کویل دار افقی 2500 لیتری تکوود TECHWOOD ورق 5

2. استاندارد ورق فولادی

• استفاده از فولاد کربنی ST37 یا معادل آن

• ضخامت ورق متناسب با حجم:

  • تا ۱۰۰۰ لیتر: حداقل ۳ میلی‌متر

  • ۱۵۰۰ تا ۲۰۰۰ لیتر: حداقل ۴ میلی‌متر

  • ۲۵۰۰ لیتر به بالا: حداقل ۵ میلی‌متر

استاندارد مرجع

• DIN 17100

• EN 10025

استانداردهای جوشکاری منبع کویل دار افقی 2500 لیتری تکوود TECHWOOD ورق 5

3. استاندارد جوشکاری مخازن تحت فشار

• استفاده از جوشکاری CO2 یا SMAW

• اجرای جوش نفوذی کامل (Full Penetration)

• جوشکاری توسط اپراتور دارای صلاحیت

استانداردهای بین‌المللی جوش

• ASME Section IX

• AWS D1.1

• ISO 3834

استانداردهای ساخت کویل حرارتی منبع کویل دار افقی 2500 لیتری تکوود TECHWOOD ورق 5

4. استاندارد لوله کویل

• کویل مسی بدون درز (Seamless Copper Tube)

• تحمل دمای بالا و فشار کاری سیستم

• خم‌کاری بدون لهیدگی یا ترک

استانداردهای مرتبط

• ASTM B88 (لوله مسی)

• EN 1057

استانداردهای فشار و ایمنی منبع کویل دار افقی 2500 لیتری تکوود TECHWOOD ورق 5

5. استاندارد تست فشار (Hydrostatic Test)

• تست فشار حداقل ۱.۵ برابر فشار کاری

• زمان نگهداری فشار: حداقل ۳۰ دقیقه

• عدم نشتی، تغییر شکل یا افت فشار

استانداردهای مرجع

• ASME Section VIII

• PED 2014/68/EU (اروپا)

استانداردهای عایق‌کاری حرارتی منبع کویل دار افقی 2500 لیتری تکوود TECHWOOD ورق 5

6. استاندارد عایق منبع کویل‌دار

• استفاده از:

  • پشم شیشه متراکم

  • پلی‌یورتان تزریقی

• ضخامت عایق متناسب با ظرفیت

• روکش محافظ:

  • ورق گالوانیزه

  • آلومینیوم

هدف عایق‌کاری استاندارد

• کاهش اتلاف انرژی

• حفظ دمای آب گرم

• افزایش راندمان سیستم

استانداردهای اتصالات و نازل‌های منبع کویل دار افقی 2500 لیتری تکوود TECHWOOD ورق 5

7. استاندارد فلنج و اتصالات

• فلنج طبق:

  • DIN PN10 / PN16

  • ANSI B16.5

• نازل‌های:

  • ورودی و خروجی آب

  • رفت و برگشت کویل

  • شیر اطمینان

  • ترموستات

  • تخلیه و هواگیری

استانداردهای پوشش داخلی (ضد خوردگی) منبع کویل دار افقی 2500 لیتری تکوود TECHWOOD ورق 5

8. استاندارد حفاظت در برابر خوردگی

• رنگ اپوکسی صنعتی مقاوم به دما

• پوشش ضدزنگ چندلایه

• در صورت نیاز:

  • آند منیزیمی (برای آب با سختی بالا)

استانداردهای نصب منبع کویل‌دار منبع کویل دار افقی 2500 لیتری تکوود TECHWOOD ورق 5

9. استانداردهای نصب و بهره‌برداری

• نصب روی شاسی فلزی استاندارد

• رعایت فاصله از دیوار جهت سرویس

• نصب شیر اطمینان الزامی

• اتصال به سیستم ارت

استانداردهای کنترل کیفیت (QC) منبع کویل دار افقی 2500 لیتری تکوود TECHWOOD ورق 5

10. مراحل کنترل کیفیت

• بررسی متریال ورودی

• تست جوش (چشمی یا VT)

• تست فشار

• بررسی عایق‌کاری

• صدور شناسنامه فنی محصول

استانداردهای ملی و بین‌المللی مرتبط منبع کویل دار افقی 2500 لیتری تکوود TECHWOOD ورق 5

چرا رعایت استاندارد در منبع کویل‌دار مهم است؟

• جلوگیری از ترکیدگی یا نشتی

• افزایش طول عمر منبع

• کاهش هزینه‌های تعمیر

• ایمنی ساکنین و تجهیزات

• تأیید مهندس ناظر و نظام مهندسی

سوالات متداول (FAQ)

آیا منبع کویل‌دار جزو مخازن تحت فشار محسوب می‌شود؟

• بله، و باید مطابق استانداردهای مخازن تحت فشار ساخته شود.

ضخامت ورق غیراستاندارد چه مشکلی ایجاد می‌کند؟

• باعث تغییر شکل، نشتی و کاهش عمر منبع می‌شود.

 تست فشار تا چه حد الزامی است؟

• کاملاً الزامی و غیرقابل حذف است.

محاسبه بار حرارتی آب گرم مصرفی (DHW) منبع کویل دار افقی 2500 لیتری تکوود TECHWOOD ورق 5

فرمول محاسبه بار حرارتی

• m: جرم آب (کیلوگرم ≈ لیتر)

• C: گرمای ویژه آب (1 kcal/kg°C)

• ΔT: اختلاف دمای ورودی و خروجی

مثال عملی:

• حجم: ۲۵۰۰ لیتر

• دمای ورودی: ۱۵°C

• دمای مطلوب: ۶۰°C

این عدد در انتخاب دیگ و سطح کویل بسیار مهم است.

منبع کویل‌دار مناسب برای ویلاها

چرا منبع کویل‌دار برای ویلا بهترین انتخاب است؟

• مصرف متغیر و پیک بالا

• نیاز به آب گرم فوری

• امکان استفاده همزمان چند دوش

• کاهش استهلاک پکیج یا دیگ

منبع کویل دار افقی 2500 لیتری تکوود TECHWOOD ورق 5 گزینه‌ای عالی برای:

• ویلاهای بزرگ

• ویلاهای استخردار

• باغ‌ویلاها

• خانه‌های دوبلکس یا تریپلکس

تفاوت منبع کویل‌دار افقی و عمودی
