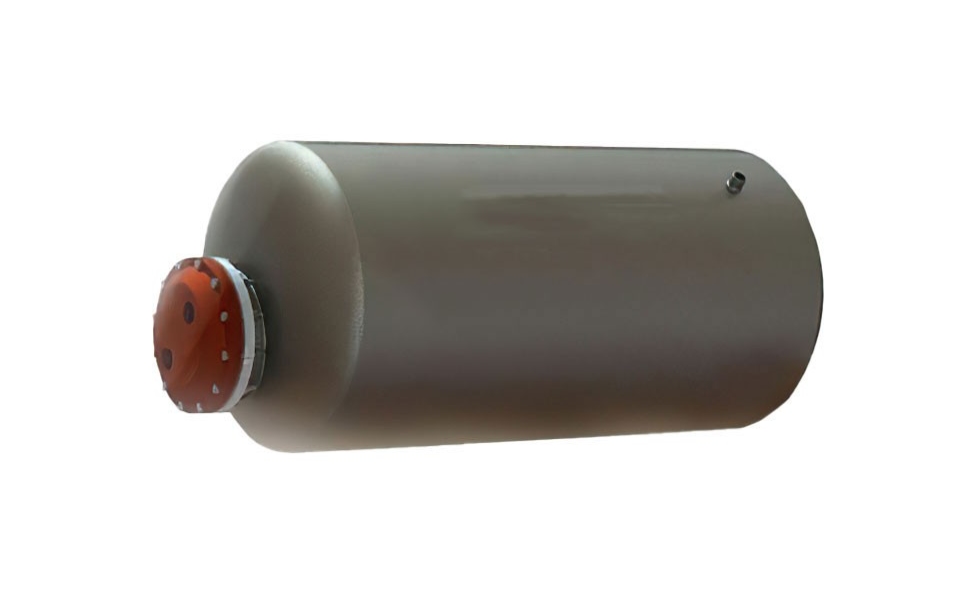

منبع کویل دار افقی 5000 لیتری تکوود TECHWOOD ورق 8
منابع کویل دار افقی بزرگ مثل ۵۰۰۰ لیتری یکی از اجزای اصلی تأمین آب گرم مصرفی بهداشتی در موتورخانه‌ها برای ساختمان‌های بزرگ، هتل‌ها، مجتمع‌های اداری، ورزشی، صنعتی و پروژه‌های چندین واحدی هستند.
این منابع با استفاده از مبدل حرارتی (کویل) و انتقال حرارت غیرمستقیم، آب سرد را به آب گرم برای مصرف بهداشتی گرم می‌کنند.
مشخصات فنی منبع کویل دار افقی 5000 لیتری تکوود TECHWOOD ورق 8
🔹 ظرفیت و ابعاد
-
ظرفیت: حدود ۵۰۰۰ لیتر آب گرم ذخیره‌سازی.
-
ساختار: افقی (Horizontal).
-
ضخامت ورق بدنه: معمولاً ۶ تا ۸ میلی‌متر (بسته به سفارشی‌سازی و نیاز پروژه).
-
جنس بدنه: ورق فولادی با پوشش گالوانیزه گرم (برای مقاومت در برابر خوردگی و زنگ‌زدگی).
-
فشار کاری: تا حدود ۴–۵ بار در نمونه‌های معمول بازار (بر اساس ضخامت و طراحی).
-
کویل مسی: سطح کویل مناسب برای انتقال حرارت بالا و گرم کردن سریع آب سرد.
-
طراحی: بوشن‌های استاندارد ورودی آب سرد، خروجی آب گرم، برگشت آب و نصب تجهیزات کنترلی.
نکته: برندهایی مثل TECHWOOD معمولاً این مشخصات را مطابق با نیاز مشتری (ضخامت ورق، قطر و طول، سایز کویل و اتصالات) سفارش‌پذیر ارائه می‌دهند.
عملکرد و نحوه کار منبع کویل دار افقی 5000 لیتری تکوود TECHWOOD ورق 8
عملکرد منبع کویل‌دار به این شکل است:
-
آب سرد ورودی به منبع: از مسیر ورودی وارد می‌شود.
-
سیال داغ (آب یا بخار) از دیگ یا بویلر: از داخل کویل مسی عبور می‌کند و حرارت خود را به آب سرد منتقل می‌کند.
-
انتقال حرارت: با گذشت زمان کوتاه، آب داخل مخزن گرم شده و برای مصارف بهداشتی (شست‌وشو، حمام، سینک‌ها) آماده می‌شود.
-
دمای خروجی قابل تنظیم: معمولاً بین ۵۵ تا ۷۵ درجه سانتی‌گراد (بسته به طراحی و تنظیمات گرمایش موتورخانه).
مزیت این روش نسبت به منبع دوجداره این است که گرمای آب سریع‌تر و با راندمان بالاتر انتقال می‌یابد بدون نیاز به گرم نگه‌داشتن کل حجم آب دائم.
مزایا و معایب منبع کویل دار افقی 5000 لیتری تکوود TECHWOOD ورق 8
مزایا
- راندمان حرارتی بالا: انتقال گرمای مستقیم از کویل مسی، سریع‌تر از منابع دوجداره.
- سهولت تعمیر و نگهداری: ساختار تک‌بدنه اجازه می‌دهد تا در صورت نشت، تشخیص و اصلاح سریع‌تر انجام شود.
- قابلیت نصب در فضای کم ارتفاع: مدل افقی برای محیط‌هایی که محدودیت ارتفاع دارند مناسب است.
- هزینه اولیه نسبتاً اقتصادی‌تر: در مقایسه با منابع دوجداره بزرگ (در شرایط مشابه) معمولاً هزینه خرید پایین‌تر است.
- امکان سرویس دوره‌ای کویل‌ها: کویل‌های مسی قابل شستشو و رسوب‌زدایی هستند که عمر مفید منبع را افزایش می‌دهد.
معایب
- نیاز به سیرکولاتور مناسب: برای گردش صحیح آب گرم و جلوگیری از سرد شدن سریع، باید پمپ سیرکولاتور مناسب استفاده شود.
- حذف عایق حرارتی داخلی: برخی مدل‌ها ممکن است نیاز به عایق‌بندی اضافه برای حفظ دما داشته باشند که هزینه نصب را افزایش می‌دهد.
- احتمال رسوب‌گذاری کویل: اگر آب سخت باشد و فیلتر یا سختی‌گیر مناسب نداشته باشد، کویل‌ها سریع‌تر رسوب می‌گیرند و کارایی پایین می‌آید.
- وزن زیاد: مدل‌های ۵۰۰۰ لیتری به دلیل ظرفیت و ضخامت ورق سنگین بوده و جابجایی و نصب سخت‌تر است؛ نیاز به جرثقیل یا گروه نصاب حرفه‌ای دارد.
راهنمای خرید و انتخاب منبع آب
در هنگام خرید منبع آب (کوئلی و دوجداره) (از جمله TECHWOOD یا سایر برندها)، به این موارد توجه کنید:
ظرفیت مصرف واقعی
-
براساس تعداد واحدها، تعداد نفرات مصرف‌کننده، نوع مصرف (اداری، مسکونی، هتل و…) محاسبه کنید.
-
یک منبع حدود ۵۰۰۰ لیتر برای ساختمان‌های بزرگ و پروژه‌های چندده واحدی یا مجتمع‌ها مفید است.
جنس و ضخامت ورق
-
ضخامت ورق بدنه (۶–۸ میلی‌متر) یکی از مهم‌ترین عوامل تعیین دوام و مقاومت در برابر فشار و خوردگی است.
-
ورق گالوانیزه گرم نسبت به ورق رنگ‌شده یا پوشش الکترواستاتیک دوام بالاتری دارد.m
سطح و نوع کویل
-
کویل‌های مسی با سطح مناسب انتقال حرارت، کارایی بالاتری دارند.
-
سطح بزرگتر کویل → گرم شدن سریع‌تر آب.
فاکتورهای کنترلی و ایمنی
-
نصب شیر اطمینان فشار و دما، ترمومتر و فشارسنج در بوشن‌های استاندارد مهم است.
-
دریچه بازدید برای سرویس کویل‌ها باعث آسان‌تر شدن نگهداری می‌شود.
نصب و فضای موتورخانه
-
قبل از خرید، ابعاد منبع را با محل نصب تطبیق دهید (عبور از درب‌ها، فضای افقی و ارتفاع سقف).
عوامل موثر بر قیمت منبع کویل دار افقی 5000 لیتری تکوود TECHWOOD ورق 8
قیمت نهایی سیستم گرمایشی بر اساس این عوامل تغییر می‌کند:
- ضخامت ورق بدنه: افزایش ضخامت → هزینه بیشتر.
- جنس ورق (گالوانیزه گرم یا پوشش خاص): ورق گالوانیزه مرغوب‌تر قیمت بالاتری دارد.
- سطح کویل و نوع آن: کویل‌های مسی با کیفیت بالا و سطح بزرگتر قیمت را افزایش می‌دهند.
- وجود دریچه بازدید و اتصالات استاندارد: اضافه‌کردن این موارد هزینه نصب و تهیه را اندکی افزایش می‌دهد.
- برند (مانند TECHWOOD) و خدمات پس از فروش: برندهای معتبر معمولاً قیمت بالاتری دارند ولی خدمات و ضمانت مطمئن‌تری ارائه می‌دهند.
- امتیاز کیفیت ساخت: تست‌های فشار، کنترل جوشکاری، استانداردهای مورد استفاده نیز در تعیین قیمت نقش دارند.
نصب اصولی منبع کویل دار افقی 5000 لیتری تکوود TECHWOOD ورق 8
مراحل کلی نصب
-
انتخاب مکان مناسب: سطوح صاف و مستحکم برای پایه نصب.
-
بررسی ابعاد و راهروی ورودی: مطمئن شوید منبع از درب تو موتورخانه عبور می‌کند.
-
نصب شیرآلات و اتصالات استاندارد: برای هر ورودی و خروجی آب، فشارسنج و ترمومتر نصب شود.
-
اتصال به سیستم گرمایش: کویل باید به پمپ سیرکولاتور و دیگ یا بویلر متصل شود.
-
آزمون فشار و نشت: قبل از بهره‌برداری، تست هیدروستاتیک و فشار انجام شود.
نگهداری و سرویس دوره‌ای منبع کویل دار افقی 5000 لیتری تکوود TECHWOOD ورق 8
برای افزایش عمر دستگاه:
- رسوب‌زدایی دوره‌ای کویل‌ها: حداقل هر ۶–۱۲ ماه (بسته به کیفیت آب).
- بررسی اتصالات، نشت‌ها و خرابی شیرها: هر سه ماه یک بار.
- عایق‌کاری مناسب: برای کاهش اتلاف انرژی حرارتی.
- نظارت بر دمای کار و فشار کاری: برای جلوگیری از تنش‌های حرارتی.
خطاهای رایج و راه رفع آن‌ها منبع کویل دار افقی 5000 لیتری تکوود TECHWOOD ورق 8
- کاهش دمای خروجی آب: می‌تواند ناشی از رسوب کویل باشد → رسوب‌زدایی.
- نشت آب از joints و اتصالات: نیاز به سفت‌کردن یا تعویض اورینگ/بوشن‌ها.
- فشار بالای سیستم: کنترل فشار و شیر ایمنی باید بررسی شود.
- حجم آب کمتر از ظرفیت واقعی مصرف: امکان انتخاب ظرفیت نامناسب → بازبینی طراحی مصرف توصیه می‌شود.
نتیجه‌گیری
منبع کویل دار افقی 5000 لیتری تکوود TECHWOOD ورق 8 یا سایر برندهای معتبر) یکی از بهترین گزینه‌ها برای تأمین آب گرم بهداشتی ساختمان‌های بزرگ و موتورخانه‌ها است.
با انتخاب مناسب ظرفیت، ورق مرغوب، کویل بهینه و نصب اصولی، می‌توان راندمان بالای گرمایشی، عمر طولانی‌تر و هزینه نگهداری کمتر را تجربه کرد.
