اتصالات مانیسمان بنکن رده SGP

اتصالات مانیسمان بنکن رده SGP از محصولات شرکت بنکن (Benkan) و جزو دسته اتصالات مانیسمان می باشد. اتصالات مانیسمان بنکن از جمله اتصالاتی می باشند که آلیاژ ساخت آنان کربن استیل بوده و روش ساخت اتصالات مانیسمان بدون هیچ گونه درز جوشی در بدنه آنان می باشد. اتصالات برای ادامه لوله کشی به مسیر دلخواه استفاده می شود حال اتصالات بر اساس آلیاژ ، نوع اتصال و آرایش لبه های آن دسته بندی می شوند. اتصالات بنکن با روش مانیسمان تولید می‌شود، روش مانیسمان به روشی اطلاق می‌شود که در طول ساخت آن از هیچ گونه درز جوشی در بدنه اتصالات بنکن استفاده نمی‌شود. اتصالات بنکن از لوله مانیسمان تولید می‌شود.



اتصالات مانیسمان بنکن رده SGP:

اتصالات مانیسمان بنکن رده SGP به دلیل کیفیت بالا و مناسبی که دارند در برابر دما و فشار بالا مقاوم هستند. این اتصالات مستقیما از لوله مانیسمان ساخته شده‌اند. اتصالات بخش اصلی یک سیستم لوله کشی است که به منظور تغییر جهت، تغییر سایز و اتصال تجهیزات و شیرآلات دیگر استفاده می‌شود.

اتصالات مانیسمان بنکن مستقیما از لوله‌ مانیسمان ساخته می‌شوند. با اعمال گرماکاری و فشار لوله‌ مانیسمان به زانویی مانیسمان یا اتصالات مانیسمان دیگر تبدیل می‌شود. عدم وجود درز در اتصالات مانیسمان ریسک موجود در سیستم لوله کشی را کاهش می‌دهد.

اتصالات مانیسمان بنکن رده SGP از جمله اتصالات جوشی موجود در بازار است که مطابق استانداردهای معتبری مانند ASTM، ASME و … تولید می‌شود. به طور جزئی‌ تر استانداردهای ASTM A234 ASME B16.9  در ساخت اتصالات بنکن  استفاده می‌شود.

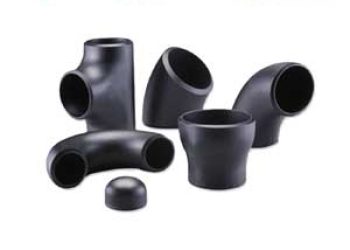

اتصالات مانیسمان تولید شده توسط شرکت بنکن را در انواع اتصالات رده ۴۰، اتصالات رده STD ، اتصالات رده SGP دسته بندی می کنند که در ادامه این مطلب به اتصالات مانیسمان بنکن رده SGP می پردازیم.

روش ساخت اتصالات مانیسمان بنکن رده SGP:

اتصالات مانیسمان  ربنکن رده SGP به روش مانیسمان و بدون هیچ گونه درز جوشی در راستای بدنه اتصالات تولید می شود و از این رو مشابه روش تولید لوله مانیسمان می باشد.

در مقابل روش مانیسمان اتصالات درزدار وجود دارند که در روش تولید آنان از درز جوش استفاده شده است و از نظر حد تحمل فشاری و دمایی پایین تر از اتصالات بنکن می باشد.

اتصالات مانیسمان بنکن به دلیل تحمل دما و فشار بالا مناسب برای استفاده در سیستم های نفت و گاز و پتروشیمی و همچنین مناسب برای استفاده در سیستم های بخار با دما و فشار بالا می باشد از این رو لیست قیمت اتصالات مانیسمان بنکن نسبت به لیست قیمت اتصالات درزدار بسیار بالاتر می باشد.

آرایش لبه های ابتدایی و انتهایی اتصالات مانیسمان بنکن به صورت BEVELING می باشد که روش جوشکاری آن به صورت BUTTWELD می باشد. هنگامی که کنار لوله مانیسمان قرار میگیرد با توجه به آرایش مشابه لوله و اتصالات مانیسمان یک حالت V شکل ایجاد می شود که این منطقه برای جوشکاری می باشد.

اتصالات مانیسمان بنکن رده SGPانواع اتصالات مانیسمان بنکن رده SGP:

بطور کلی با توجه به نوع و کاربرد لوله ها ، ۳ نوع اتصال وجود دارد : اتصالات لب جوش (BW) ،اتصالات ساکت ولد (SW) و اتصالات رزوه ای (THD) که پرکاربرد ترین انواع آن ها شامل سه راهی ،تبدیل ها ،انواع زانویی و درپوش (Cap) می باشد.

سه‌راهی دارای انواع سه راهی هم اندازه و سه راهی کاهنده می باشد. تبدیل‌ها شامل تبدیل کاهنده هم‌مرکز ،تبدیل کاهنده غیرهم مرکز ،تبدیل هم‌ مرکز و تبدیل کج می شود.

انواع زانویی: زانویی های پرکاربرد در صنعت لوله و اتصالات زانویی ۴۵ درجه ،زانویی ۱۸۰ درجه (LR) و زانویی ۱۸۰ درجه (SR) ،زانویی ۹۰ درجه (LR) و زانویی ۹۰ درجه (SR) هستند.

درپوش (Cap)نیز دارای مدل ها و انواع مختلفی از شامل: بوشن ، نیم بوشن ، مهره ماسوره ، تردولت و ساکولت ، چهار راه ، مغزی ، ولدولت ، نیپل و کپ می باشد.

زانویی مانیسمان بنکن رده SGP:

از زانوی مانیسمان بنکن برای تغییر جهت جریان استفاده می شود ، زانوهای مانیسمان بنکن در دو زاویه ۹۰ درجه و ۴۵ درجه موجود می باشند.

ریترن (RETURN) زانوی مانیسمان با زاویه ۱۸۰ درجه می باشد که در سبد کالایی اتصالات مانیسمان بنکن نیز موجود می باشد.

زوایایی دیگر از جمله ۳۰ درجه و ۶۰ درجه نیز را می توان به روش برشکاری و در کارگاه پروژه ساخت. نوع دیگر از زانوی مانیسمان نیز موجود می باشد به نام بِند (BEND) که یک زانویی ۹۰ درجه مانیسمان با شعاع گردش بسیار زیاد می باشد .

دسته بندی دیگر از زانو مانیسمان بنکن مربوط به شعاع گردش آن می باشد که به دو دسته زانو مانیسمان شعاع بلند و زانو مانیسمان شعاع کوتاه تقسیم بندی می شوند.

سه راهی مانیسمان بنکن:

برای انشعاب گرفتن از خطوط لوله کشی از سه راهی مانیسمان استفاده می شود به صورتی که سه راهی ها دارای سه بخش ورودی و خروجی و انشعاب می باشند.

سه راهی های مانیسمان بنکن دارای دو نوع سه راهی مانیسمان مساوی که هر سه بخش ورودی و خروجی و انشعاب هم سایز می باشد و سه راهی مانیسمان تبدیلی که سایز ورودی و خروجی بزرگتر از سایز انشعاب هست می باشد.

کپ مانیسمان بنکن:

کپ مانیسمان بنکن برای کور کردن و مسدود کردن انتهای مسیر لوله می باشد و برای پایان دادن به خط لوله کشی استفاده می شود کپ نیز از جنس کربن استیل می باشد و دارای روکش مشکی برای جلوگیری از زنگ زدگی است.

تبدیل مانیسمان بنکن:

برای تغییر سایز خطوط لوله کشی از تبدیل مانیسمان بنکن استفاده می شود ، تبدیل های مانیسمان بنکن شامل دو نوع تبدیل صاف که نام دیگر آن تبدیل هم مرکز می باشد و تبدیل کج که نام دیگر آن تبدیل غیر هم مرکز می باشد.



ویژگی اتصالات مانیسمان بنکن رده SGP:

اتصالات مانیسمان بنکن رده SGP طبق استاندارد ASME B16.9 تولید و به بازار عرضه می شود و ضخامت رده آن SGP می باشد. مناسب بودن قیمت اتصالات مانیسمان سبب شده است این محصول در بازار رقابت قرار بگیرد.

اتصالات فلزی رده SGP در سایز های ۱/۲ تا ۲۴ اینچ تولید می شود. تنوع در مقدار سایز ها موجب فراوانی محصولات و در نتیجه راحتی بیشتر مصرف کننده برای انتخاب اتصال مناسب لوله کشی مد نظر را فراهم می کند بنابراین فروش اتصالات بنکن رده SGP را آسان می کند.

به منظور جلوگیرى از زنگ زدگی بیرون و داخل اتصالات بنکن رده ۴۰ ،از پوشش رنگ مشکی استفاده می شود. از اتصالات مانیسمان بنکن رده SGP برای اتصال لوله‌ های فلزی به یکدیگر و هم چنین سایر اتصالات استفاده می شود.

اتصالات مانیسمان بنکن رده SGP با سایز و کاربرد های مختلف بوده و توسط کارخانه های داخلی و خارجی تولید و در بازار، عرضه می شود. جنس این نوع اتصالات، از فولاد بوده و به تولید آن ها به روش مانیسمان می باشد.
