داکت اسپلیت گرین یک خانواده واحد با یک کمپرسور و یک اقلیم نیست. در کاتالوگ فعلی GREEN چند مسیر مجزا دیده میشود: کممصرف اینورتر R410A، سری معتدل On/Off با R410A، سری گرمسیری T3B با R22 و خانواده گرمسیری On/Off با R410A. بنابراین قبل از انتخاب ظرفیت ۱۸ تا ۶۰ هزار، باید مشخص کنید پروژه شما از نظر اقلیم، برق، بار جزئی، مبرد و کانال به کدام خانواده نزدیکتر است.
دامنه کلی داکت اسپلیت گرین از حدود 1.5 تا 5 تن تبرید پوشش داده میشود و کاتالوگ روی نصب در سقف کاذب، امکان اتصال هوای برگشت و هوای تازه، فیلتر، ترموستات دیواری و فشار استاتیکی کانال تأکید دارد. انتخاب درست با بار واقعی، دمای طراحی شهر، هوادهی، افت کانال، هوای تازه، برق، طول لوله و نوع کنترل کمپرسور انجام میشود.

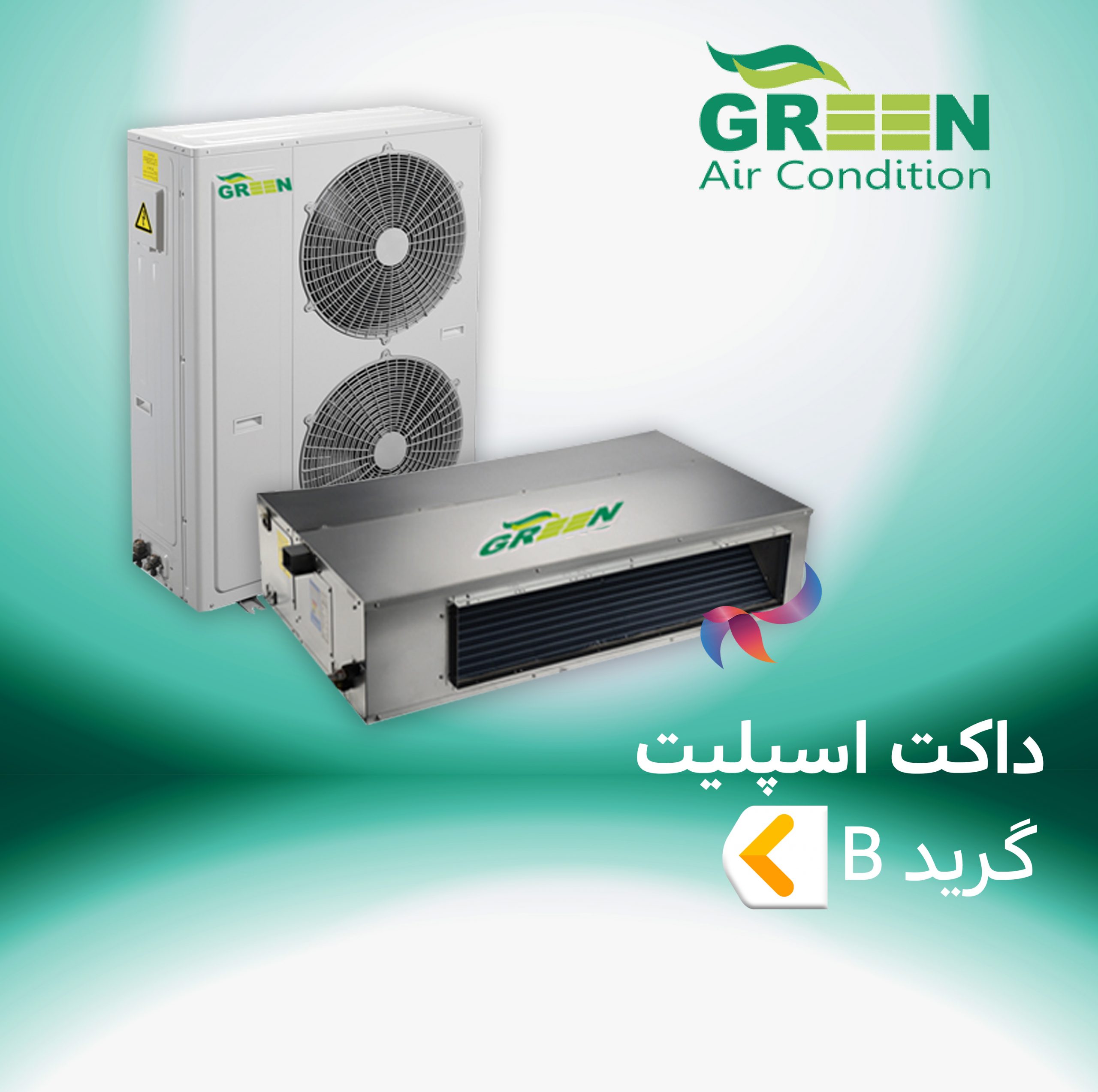

داکت اسپلیت از یک یونیت داخلی کانالی در سقف کاذب و یک یونیت خارجی تشکیل میشود. یونیت داخلی هوا را از مسیر برگشت میگیرد، از روی کویل عبور میدهد و با شبکه کانال بین فضاها پخش میکند. در پروژه مناسب، کویل آبگرم نیز میتواند به پکیج یا بویلر متصل شود.
فن، کویل، فیلتر و سینی درین؛ کانال باید با هوادهی و ESP هماهنگ باشد.
کمپرسور و کندانسور؛ اقلیم روی ظرفیت واقعی اثر دارد.
هر سه مسیر باید با دبی، افت فشار و کیفیت هوا هماهنگ شوند.
نوع کنترل کمپرسور روی بار جزئی و مصرف سناریویی اثر میگذارد.
جزئیات اینورتر در صفحه ۱۱۹ و T3B در صفحه ۱۱۷ قرار دارد تا هاب ۱۱۸ نقش مقایسه و مسیریابی داشته باشد.
| خانواده | اقلیم / کنترل | مبرد | کلاس ظرفیت | بازه دمایی گزارششده | کاربرد اولیه |
|---|---|---|---|---|---|
| Inverter T1A | کممصرف / کنترل دور | R410A | 18 / 24 / 30 / 36 / 48 / 60k | حدود -15 تا +47°C | بار متغیر و اولویت کنترل دور |
| T1/R1 On/Off | معتدل / دور ثابت | R410A | 18 / 24 / 36 / 48 / 60k | حدود -15 تا +49°C | اقلیم معتدل و اولویت سادگی |
| T3B On/Off | حارهای / دور ثابت | R22 | 18 / 24 / 30 / 36 / 48 / 60k | حدود -10 تا +55°C | گرمای شدید؛ با بررسی سرویس آینده R22 |
| T3 R410A On/Off | گرمسیری / دور ثابت | R410A | 18 / 24 / 30 / 36 / 48 / 60k | حدود -5 تا +52°C | گرمای بالا با ترجیح R410A |
اقلیم، کنترل و مبرد را مشخص کنید.
بار مهندسی را وارد کنید و ضریب ظرفیت را از Performance Table همان مدل بردارید.
بار و ضریب را وارد کنید.
هوادهی هر SKU باید با بار محسوس و افت شبکه مقایسه شود. بار نهان رطوبت جداست.
بار محسوس و ΔT را وارد کنید.
حدود 950 تا 1100m³/h در خانوادههای فعلی.
حدود 1200 تا 1400m³/h.
حدود 1500 تا 2100m³/h بسته به خانواده.
حدود 2000 تا 2800m³/h؛ دیتاشیت همان SKU ملاک است.
افتها را وارد کنید.
هوای تازه هم بار محسوس و نهان اضافه میکند و هم افت مسیر را بالا میبرد.
دبی و دماها را وارد کنید.
توان متوسط واقعی یا سناریوی هر گزینه را وارد کنید تا مقایسه سالانه بر اساس داده خودتان انجام شود.
توان متوسط دو سناریو را وارد کنید.
بار و ΔT را وارد کنید.
حداکثر طول و ارتفاع در خانوادهها و ظرفیتها متفاوت است و در کاتالوگ فعلی حدود 20 تا 50 متر برای مدلهای مختلف دیده میشود.
مقادیر واقعی و محدودیت دیتاشیت را وارد کنید.
برگشت کوچک افت فشار و صدای مکش را بالا میبرد.
نشتی و عایق ضعیف ظرفیت تحویلی را کم و تعریق را زیاد میکند.
فیلتر، فن، برد، درین و کویل بدون تخریب سقف قابل دسترس باشند.
شیب، تراز، سیفون و تست تخلیه قبل از بستن سقف انجام شود.
لوله مسی قبل از بازکردن شیر سرویس تست نشتی و وکیوم شود.
ظرفیت مشابه الزاماً قطر لوله یکسان در تمام خانوادهها ندارد.
هوای خروجی داغ نباید دوباره وارد کویل خارجی شود.
مدلهای بزرگتر غالباً سهفازند؛ پلاک را با زیرساخت تطبیق دهید.
افت ولتاژ و کندانسور کثیف در دمای بالا فشار بیشتری ایجاد میکند.
دبی هر شاخه بعد از راهاندازی اندازهگیری و تنظیم شود.
آمپر، دما، فشار و هوادهی روز راهاندازی ثبت شوند.
کنترل فن، شیر و ترموستات زمستانی با سیستم گرمایش هماهنگ شود.
مجموعه پارس شوفاژ سابقه فعالیت تأسیساتی از سال ۱۳۶۲ دارد و تاسیسات داتکام از ۱۳۹۲ فروش و مشاوره آنلاین تخصصی را ادامه داده است. برای داکت اسپلیت گرین، شهر، بار، کانال، برق و اولویت مصرف انرژی را همزمان بررسی میکنیم تا مدل T1، T3 یا اینورتر بر اساس پروژه انتخاب شود.
تهران، طالقانی، بین بهار و شریعتی، پلاک ۹۵. پیش از مراجعه حضوری با واحد فروش هماهنگ کنید.
شهر، پلان، متراژ و ارتفاع سقف، جهت شیشه، کاربری، نفرات، بار سرمایش، هوای تازه، پلان کانال، برق و فاصله دو یونیت را ارسال کنید.
در کاتالوگ فعلی خانوادههای اینورتر R410A، معتدل On/Off R410A، گرمسیری T3B با R22 و گرمسیری On/Off با R410A دیده میشوند.
رنج کلی کاتالوگ از حدود 1.5 تا 5 تن تبرید و کلاسهای 18000 تا 60000 BTU/h است.
بله. خانواده T1A اینورتر با R410A در ظرفیتهای مختلف عرضه شده و صفحه اختصاصی آن در تاسیسات داتکام جداگانه بررسی میشود.
بله. خانوادههای گرمسیری T3 در کاتالوگ دیده میشوند؛ از جمله T3B با R22 و خانواده گرمسیری R410A.
T1 برای شرایط اقلیمی معتدلتر و T3 برای دمای محیط بالاتر طراحی میشود. انتخاب باید با دمای طراحی شهر و Performance Table انجام شود.
تروپیکال به کلاس اقلیمی مربوط است؛ اینورتر به روش کنترل دور کمپرسور. این دو مفهوم مستقلاند.
در بسیاری از خانوادههای فعلی عدد 50/80Pa دیده میشود؛ بعضی نسلها یا مدلها Range متفاوت دارند، بنابراین دیتاشیت همان SKU مرجع است.
خیر. افت کانال، اتصالات، فیلتر، دریچه، هوای تازه و کویل باید جمع شوند و زیر ESP قابل استفاده فن بمانند.
بدون شهر، شیشه، طبقه، نفرات، هوای تازه و بار واقعی نمیتوان ظرفیت قطعی را فقط با متراژ اعلام کرد.
سری T3 باید بررسی شود، اما ظرفیت واقعی در دمای شهر، نوع مبرد و سرویس آینده نیز مهماند.
سری معتدل R410A On/Off یا خانواده اینورتر میتوانند کاندید باشند؛ بار جزئی و اقتصاد پروژه تعیینکنندهاند.
در بار جزئی معمولاً مزیت کنترل دور دارد، اما درصد صرفهجویی ثابت و تضمینشده نیست و به ساعات کار، بار، اقلیم و تنظیمات وابسته است.
کاتالوگ قابلیت اتصال کانال هوای تازه را ذکر میکند؛ بار محسوس و نهان این هوا باید در سایزینگ لحاظ شود.
در پروژه مناسب، کویل آبگرم متصل به پکیج یا بویلر میتواند گرمایش را تأمین کند. دبی آب و کنترل شیر و فن باید طراحی شود.
به خانواده بستگی دارد. R410A در سریهای معتدل، اینورتر و برخی T3 دیده میشود و T3B فعلی با R22 معرفی شده است.
در بسیاری از خانوادههای فعلی این ظرفیتها سهفازند. کد کامل مدل و پلاک برق قبل از خرید بررسی شود.
به مدل و خانواده بستگی دارد و در کاتالوگ فعلی حدود 20 تا 50 متر برای مدلهای مختلف دیده میشود. Manual همان SKU مرجع نهایی است.
برگشت ناکافی افت فشار، صدا و کاهش هوادهی ایجاد میکند و میتواند عملکرد کویل را از شرایط طراحی خارج کند.
قیمت به خانواده، ظرفیت، اینورتر یا On/Off، مبرد، برق، موجودی، کویل آبگرم، کانال و تجهیزات نصب وابسته است.
شهر، بار، پلان، متراژ، شیشه، نفرات، هوای تازه، برق، کانال، طول لوله و اولویت اینورتر یا On/Off را ارسال کنید.
کد دقیق سری، ظرفیت تصحیحشده، کانال و برق را کنار هم میگذاریم تا بین معتدل، گرمسیری و اینورتر انتخاب قابل دفاعتری داشته باشید.
