انتخاب و مقایسه تخصصی

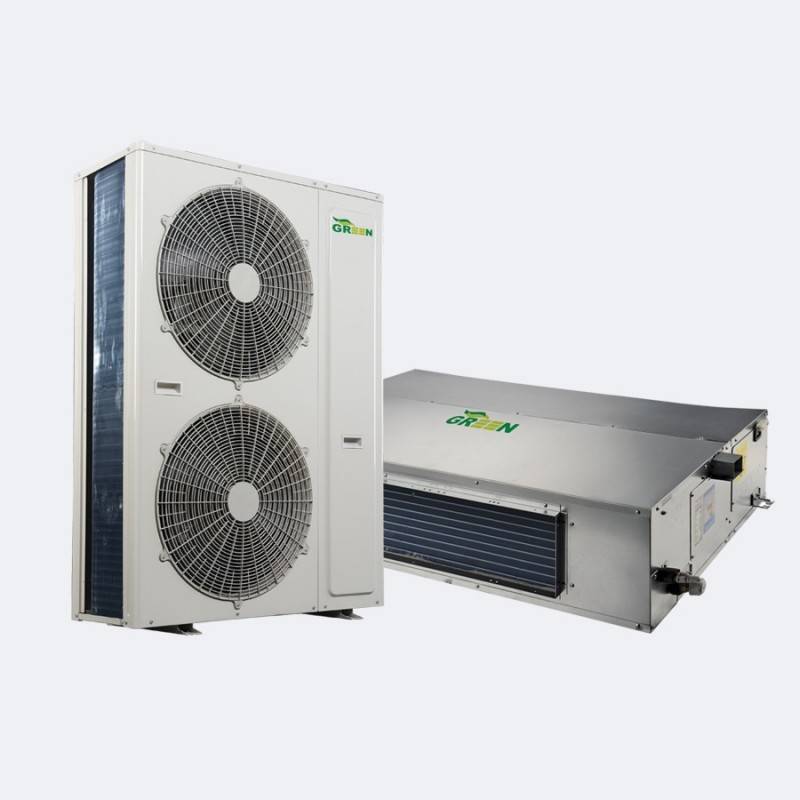

داکت اسپلیت حاره ای ( تروپیکال ) گرین

محصولات این دسته را بر اساس برند، مشخصات فنی و کاربرد بررسی و مقایسه کنید.

11 محصول
دسته‌های مرتبط دسته موردنظر را برای مشاهده محصولات انتخاب کنید
داکت اسپلیت حاره ای ( تروپیکال ) گرین داکت اسپلیت حاره ای ( تروپیکال ) گرین 11 محصول داکت اسپلیت گرین اینورتر داکت اسپلیت گرین اینورتر 11 محصول داکت اسپلیت گرین گرید A داکت اسپلیت گرین گرید A 11 محصول داکت اسپلیت گرین گرید B داکت اسپلیت گرین گرید B 5 محصول
GREEN TROPICAL DUCT SPLIT • T3B • R22 • ON/OFF

داکت اسپلیت حاره ای (تروپیکال) گرین؛ قیمت، مدل‌ها و راهنمای انتخاب

داکت اسپلیت حاره‌ای گرین برای اقلیم‌هایی طراحی شده که دمای هوای بیرون در فصل گرم از شرایط معمول طراحی بالاتر می‌رود. در کاتالوگ فعلی GREEN، خانواده گرمسیری با کد T3B و شش ظرفیت 18000، 24000، 30000، 36000، 48000 و 60000 BTU/h دیده می‌شود؛ یعنی انتخاب از 1.5 تا حدود 5 تن تبرید امکان‌پذیر است.

تروپیکال بودن به معنی «هر ظرفیتی برای هر متراژی» نیست. در شهر گرم، ظرفیت واقعی کندانسور با افزایش دمای محیط افت می‌کند؛ هم‌زمان کانال طولانی، هوای تازه، سقف داغ، شیشه زیاد و فشار استاتیکی بالا می‌توانند بار و هوادهی موردنیاز را افزایش دهند. بنابراین انتخاب درست باید بر اساس بار برودتی، شرایط طراحی شهر، ظرفیت واقعی دستگاه، هوادهی، فشار استاتیک کانال، برق، طول لوله مسی و مسیر درین انجام شود.

T3Bسری گرمسیری / حاره‌ای کاتالوگ GREEN
18–60kشش ظرفیت از 18000 تا 60000 BTU/h
50/80Paفشار استاتیکی اعلام‌شده سری
+55°Cحد بالای بازه کارکرد جدول سری گرمسیری
انتخاب مدل T3B مشاوره ۰۲۱-۷۷۶۵۵۳۸۸ ارسال متراژ و شهر پروژه
Official T3B Lineup

شش مدل داکت اسپلیت گرمسیری گرین در کاتالوگ فعلی

جدول زیر بر اساس کاتالوگ GREEN Split Duct & Cassette منتشرشده در 2025 تنظیم شده است. برای خرید، پلاک همان دستگاه و موجودی روز مرجع نهایی هستند.

مدل سرمایش / گرمایش برق هوادهی H/M/L صدای H/M/L ESP مایع / گاز ارتفاع / طول لوله
GDS-18P1T3B 18000 / 19200 BTU/h 220–240V • 1Ph 950 / 760 / 665 m³/h 44 / 41 / 35 dB(A) 50 / 80 Pa 6.35 / 12.7 mm 15 / 40 m
GDS-24P1T3B 24000 / 26900 BTU/h 220–240V • 1Ph 1200 / 960 / 840 m³/h 47 / 44 / 38 dB(A) 50 / 80 Pa 9.52 / 15.88 mm 15 / 40 m
GDS-30P1T3B 30000 / 31700 BTU/h 220–240V • 1Ph 1500 / 1200 / 1050 m³/h 50 / 47 / 41 dB(A) 50 / 80 Pa 9.52 / 15.88 mm 25 / 50 m
GDS-36P1T3B 36000 / 37500 BTU/h 220–240V • 1Ph 1500 / 1200 / 1050 m³/h 50 / 47 / 41 dB(A) 50 / 80 Pa 9.52 / 15.88 mm 25 / 50 m
GDS-48P3T3B 48000 / 51200 BTU/h 380–415V • 3Ph 2000 / 1600 / 1400 m³/h 53 / 50 / 44 dB(A) 50 / 80 Pa 9.52 / 19.05 mm 30 / 50 m
GDS-60P3T3B 55000 / 60000 BTU/h* 380–415V • 3Ph 2000 / 1600 / 1400 m³/h 53 / 50 / 44 dB(A) 50 / 80 Pa 9.52 / 19.05 mm 30 / 50 m
*درباره GDS-60: جدول PDF فعلی در ردیف ظرفیت عدد «55000/60000» نمایش می‌دهد و ترتیب عنوان جدول در استخراج متن مبهم است؛ بنابراین برای ظرفیت دقیق سرمایش/گرمایش مدل 60 هزار، پلاک یا Submittal همان دستگاه را قبل از سفارش قطعی کنید. برای انتخاب اولیه آن را در کلاس «60 هزار» در نظر بگیرید، نه اینکه عدد استخراج‌شده را بدون کنترل به‌عنوان ظرفیت قطعی سرمایش اعلام کنیم.
T1 vs T3

کلاس حاره‌ای T3 دقیقاً برای چه مسئله‌ای است؟

در سیستم‌های DX، با بالا رفتن دمای هوای ورودی کندانسور، فشار تقطیر بالا می‌رود و کمپرسور سخت‌تر کار می‌کند. دستگاه گرمسیری برای کار در دمای محیط بالاتر طراحی می‌شود. در جدول سری T3B گرین، بازه کارکرد از حدود -10 تا +55°C درج شده است؛ درحالی‌که سری‌های دیگر شرایط متفاوتی دارند.

T3

برای هوای بیرون داغ‌تر

کمپرسور و سیکل برای فشار تقطیر بالاتر در اقلیم گرمسیری انتخاب می‌شوند.

Capacity

ظرفیت واقعی را تصحیح کنید

حتی T3 در 50 یا 55°C الزاماً ظرفیت نامی آزمون را بدون افت تحویل نمی‌دهد؛ جدول Performance لازم است.

Condenser

کندانسور تمیز حیاتی است

گردوغبار روی کویل، دمای تقطیر را بالاتر می‌برد؛ در شهر گرم اثر آن شدیدتر است.

Shade

سایه خوب، خفگی هوا نه

سایه‌بان می‌تواند تابش مستقیم را کم کند اما نباید مسیر هوای فن کندانسور را محدود کند.

تروپیکال ≠ اینورتر: T3 کلاس اقلیمی/کارکرد در گرمای بالا است؛ Inverter روش کنترل دور کمپرسور است. یک دستگاه می‌تواند T3 و On/Off باشد یا در خانواده‌ای دیگر T3 و اینورتر باشد.
Cooling Load → T3B Model

بار برودتی تصحیح‌شده را به مدل T3B تبدیل کنید

بار واقعی را از محاسبات پروژه وارد کنید. «ضریب ظرفیت در دمای طراحی» باید از Performance Table همان مدل به دست آید؛ اگر ندارید، ابزار فقط سناریوهای 100/95/90/85٪ را برای غربال اولیه نشان می‌دهد.

مدل پیشنهادی اولیه

بار پروژه و ضریب ظرفیت را وارد کنید.

Unit Converter

BTU/h، kW و تن تبرید را بدون خطا تبدیل کنید

تبدیل ظرفیت

عدد را وارد کنید.

Airflow Matters

دو مدل با BTU مشابه می‌توانند کانال متفاوت بخواهند

کاتالوگ T3B برای یونیت داخلی سه دور هوادهی اعلام می‌کند. این عدد مبنای مهمی برای سایز کانال و دریچه است. اگر کانال افت زیادی داشته باشد، فن نمی‌تواند هوای نامی را عبور دهد و ممکن است کویل سردتر، راندمان کمتر و توزیع دمای نامتعادل ایجاد شود.

18k

950 / 760 / 665 m³/h در سه دور فن.

24k

1200 / 960 / 840 m³/h.

30k & 36k

1500 / 1200 / 1050 m³/h.

48k & 60k

2000 / 1600 / 1400 m³/h.

هوادهی تقریبی

بار محسوس و ΔT هوا را وارد کنید.

50 / 80 Pa ESP

فشار استاتیک یونیت داخلی را قبل از طراحی کانال مصرف نکنید

در جدول سری T3B عدد 50/80Pa برای فشار استاتیکی آمده است. کانال رفت، برگشت، فیلتر، دریچه، پلنیوم، دمپر، کویل آبگرم و مسیر هوای تازه همگی بخشی از بودجه فشار فن را مصرف می‌کنند. اگر مجموع افت بیش از توان فن باشد، ظرفیت اسمی دستگاه به فضای واقعی نمی‌رسد.

بودجه فشار فن

افت اجزای مسیر را وارد کنید.

Fresh Air Load

قابلیت اتصال هوای تازه یعنی «هوای تازه رایگان» نیست

کاتالوگ GREEN امکان نصب کانال هوای تازه را ذکر می‌کند، اما هوای بیرون گرم و مرطوب بار اضافه به کویل می‌آورد. فقط بار محسوس هوای تازه را می‌توان با رابطه ساده ρ×Cp×V×ΔT غربال کرد؛ در شهر مرطوب، بار نهان رطوبت نیز باید جدا محاسبه شود.

بار هوای تازه

دبی و دماها را وارد کنید.

در اقلیم شرجی: ابزار بالا رطوبت‌گیری را حساب نمی‌کند. برای بندرعباس، بوشهر، کیش، قشم و شهرهای مشابه، محاسبه سایکرومتریک هوای تازه اهمیت ویژه دارد.
Winter Heating Coil

گرمایش زمستان با کویل آبگرم می‌تواند مستقل از کمپرسور باشد

داکت اسپلیت گرین قابلیت اتصال به کویل آبگرم را دارد. در این حالت، بویلر یا پکیج آب گرم تولید می‌کند و فن یونیت داخلی هوا را از روی کویل عبور می‌دهد. دبی آب کویل باید از بار گرمایش و ΔT آب محاسبه شود.

دبی کویل آبگرم

بار و ΔT آب را وارد کنید.

Refrigerant Piping

فاصله یونیت داخلی و خارجی را قبل از انتخاب محل نصب ببندید

در سری T3B، محدودیت ارتفاع و طول لوله بر اساس ظرفیت تغییر می‌کند. مسیر بلندتر به شارژ مبرد، روغن‌برگشت و افت عملکرد حساس‌تر است و باید دقیقاً طبق Manual نصب شود.

18k / 24k

حدود 15m ارتفاع و 40m طول در جدول فعلی.

30k / 36k

حدود 25m ارتفاع و 50m طول.

48k / 60k

حدود 30m ارتفاع و 50m طول.

Oil Return

مسیر قائم و طولانی باید طبق دستور سازنده اجرا شود؛ تله روغن را از روی عادت و بدون Manual اضافه نکنید.

ظرفیتلوله مایعلوله گازنکته برق
18k6.35mm12.7mmتک‌فاز
24/30/36k9.52mm15.88mmتک‌فاز
48/60k9.52mm19.05mmسه‌فاز
Tropical vs Mild vs Inverter

سری T3B را با داکت اسپلیت معمولی گرین اشتباه نگیرید

خانوادهتمرکزکنترل کمپرسورمبرد در کاتالوگ/بازارانتخاب مناسب‌تر
T3B حاره‌ایکارکرد در دمای بالاترOn/OffR22 در کاتالوگ سری گرمسیریاقلیم‌های بسیار گرم
T1/R1 معتدلاقلیم معتدلOn/OffR410A در خانواده رایج معتدلشهرهای با دمای طراحی پایین‌تر
T1A اینورترکنترل دور و بار جزئیInverterR410A در خانواده اینورترمصرف متغیر و اولویت کنترل دور
R22 و تصمیم خرید: چون T3B کاتالوگ فعلی با R22 معرفی شده، در پروژه جدید حتماً درباره موجودی قانونی مبرد، سرویس آینده، سیاست‌های محیط‌زیستی و گزینه‌های جایگزین با مبرد جدیدتر پرس‌وجو کنید. صرفاً به خاطر برچسب T3 از ملاحظات چرخه عمر عبور نکنید.
Installation in Hot Climate

۱۰ نکته نصب برای اینکه T3 واقعاً T3 بماند

کندانسور آزاد

هوای داغ خروجی نباید با دیوار، جان‌پناه یا یونیت کناری دوباره به ورودی برگردد.

شست‌وشوی کویل

گردوغبار و نمک ساحلی انتقال حرارت را کم می‌کنند؛ برنامه شست‌وشو بر اساس محیط تعیین شود.

سایه‌بان تنفسی

تابش مستقیم را کم کنید ولی سقف/کاور نباید اگزاست فن را خفه کند.

وکیوم واقعی

قبل از شارژ/بازکردن شیرها، وکیوم با ابزار مناسب و تست نشتی انجام شود.

عایق لوله گاز

در هوای 45–55°C عایق خراب بار حرارتی و تعریق را بالا می‌برد.

درین شیب‌دار

سینی درین و سیفون در فشار منفی درست طراحی شوند تا آب برنگردد.

برگشت کافی

کمبود سطح Return Grille فشار فن و صدای مکش را بالا می‌برد.

دسترسی فیلتر

فیلتر باید بدون بازکردن سقف قابل سرویس باشد؛ فیلتر کثیف هوادهی را کم می‌کند.

برق پایدار

افت ولتاژ در گرمای پیک فشار بیشتری به کمپرسور وارد می‌کند؛ حفاظت برق متناسب اجرا شود.

کمیسیونینگ

آمپر، دمای رفت/برگشت هوا، فشارها، Superheat/Subcooling و هوادهی ثبت شوند.

چک‌لیست خرید

۲۲ کنترل قبل از سفارش داکت اسپلیت حاره‌ای گرین

۰ از ۲۲ مورد تکمیل شده هنوز بار، کانال و شرایط اقلیمی کامل نیست.
کوییز ۱۰ مرحله‌ای

آیا واقعاً به داکت اسپلیت T3B گرین نیاز دارید؟

سؤال ۱ از ۱۰۱۰٪

۱) دمای طراحی تابستان شهر شما بالاست؟

تاسیسات دات‌کام

برای شهر گرم، انتخاب ظرفیت باید همراه با کانال و کندانسور دیده شود

مجموعه پارس شوفاژ سابقه فعالیت تأسیساتی از سال ۱۳۶۲ دارد و تاسیسات دات‌کام از ۱۳۹۲ فروش و مشاوره آنلاین تخصصی را ادامه داده است. برای داکت اسپلیت حاره‌ای، شهر پروژه، بار واقعی، فشار استاتیک کانال و محل یونیت خارجی را همزمان بررسی می‌کنیم تا صرفاً با متراژ یا «یک سایز بالاتر» تصمیم گرفته نشود.

دفتر مرکزی

تهران، طالقانی، بین بهار و شریعتی، پلاک ۹۵. پیش از مراجعه حضوری با واحد فروش هماهنگ کنید.

برای مشاوره چه بفرستید؟

شهر، کاربری، متراژ و ارتفاع سقف، تعداد نفرات، جهت و مساحت شیشه، بار محاسبه‌شده، پلان کانال، هوای تازه، برق و فاصله یونیت داخلی تا خارجی را ارسال کنید.

FAQ

سؤالات متداول درباره داکت اسپلیت حاره‌ای گرین

داکت اسپلیت حاره ای گرین چیست؟ +

سری گرمسیری داکت اسپلیت GREEN برای اقلیم‌های داغ است که در کاتالوگ فعلی با کد T3B و مبرد R22 معرفی شده است.

مدل‌های تروپیکال گرین کدام‌اند؟ +

GDS-18P1T3B، GDS-24P1T3B، GDS-30P1T3B، GDS-36P1T3B، GDS-48P3T3B و GDS-60P3T3B در جدول فعلی آمده‌اند.

ظرفیت سری T3B چقدر است؟ +

از 18000 تا کلاس 60000 BTU/h، یعنی حدود 1.5 تا 5 تن تبرید.

کدام مدل‌ها تک‌فاز هستند؟ +

مدل‌های 18، 24، 30 و 36 هزار در جدول فعلی 220–240V تک‌فاز هستند.

کدام مدل‌ها سه‌فاز هستند؟ +

GDS-48P3T3B و GDS-60P3T3B با برق 380–415V سه‌فاز معرفی شده‌اند.

حداکثر دمای کار سری گرمسیری چقدر است؟ +

جدول سری T3B بازه کارکرد حدود -10 تا +55°C را درج کرده است. ظرفیت واقعی در دمای بالا باید از Performance Table کنترل شود.

فشار استاتیک داکت اسپلیت تروپیکال گرین چقدر است؟ +

برای شش مدل T3B عدد 50/80Pa در جدول فنی آمده است.

آیا 80Pa یعنی می‌توان هر کانالی ساخت؟ +

خیر. افت کانال، اتصالات، فیلتر، دریچه، کویل و هوای تازه باید محاسبه شوند و زیر بودجه فن بمانند.

تروپیکال و اینورتر یک چیز هستند؟ +

خیر. T3 به شرایط اقلیمی مرتبط است؛ اینورتر به کنترل دور کمپرسور مربوط می‌شود.

مبرد سری T3B چیست؟ +

در کاتالوگ فعلی سری گرمسیری، R22 درج شده است. موضوع سرویس و دسترسی آینده مبرد باید قبل از خرید بررسی شود.

برای بندرعباس چه ظرفیتی مناسب است؟ +

بدون بار برودتی، جهت شیشه، نفرات، هوای تازه و شرایط طراحی نمی‌توان فقط با متراژ ظرفیت قطعی داد.

آیا داکت اسپلیت حاره‌ای برای تهران بهتر است؟ +

لزومی ندارد. اگر شرایط طراحی اقلیم معتدل با سری معمولی پوشش داده شود، T3 ممکن است مزیت اقتصادی مشخصی ایجاد نکند.

داکت اسپلیت گرین هوای تازه می‌گیرد؟ +

کاتالوگ امکان اتصال کانال هوای تازه را ذکر می‌کند، اما ظرفیت سرمایش و رطوبت‌گیری هوای تازه باید در بار لحاظ شود.

گرمایش زمستان چگونه انجام می‌شود؟ +

علاوه بر سیکل دستگاه، امکان استفاده از کویل آبگرم متصل به پکیج یا بویلر وجود دارد؛ طراحی کویل و دبی آب جداگانه لازم است.

حداکثر طول لوله سری T3B چقدر است؟ +

برای 18/24k حدود 40m و برای 30/36/48/60k حدود 50m در جدول فعلی آمده است؛ محدودیت ارتفاع نیز جداگانه 15، 25 یا 30m است.

چرا هوادهی 30 و 36 هزار یکسان است؟ +

در جدول فعلی هر دو 1500/1200/1050m³/h درج شده‌اند؛ ظرفیت کویل و سیکل تبرید با هوادهی تنها یکسان تعیین نمی‌شود.

آیا ظرفیت 60000 دقیقاً 60000 سرمایش است؟ +

استخراج جدول PDF برای این مدل عبارت 55000/60000 را نشان می‌دهد و ترتیب سرمایش/گرمایش نیاز به کنترل پلاک دارد؛ بنابراین پیش از خرید عدد دقیق را از Submittal همان SKU تأیید کنید.

چرا کندانسور در شهر گرم باید مرتب شسته شود؟ +

کثیفی کویل انتقال حرارت را کم و فشار تقطیر را بالا می‌برد؛ در دمای محیط بالا این مشکل شدیدتر می‌شود.

قیمت داکت اسپلیت حاره‌ای گرین چقدر است؟ +

قیمت به ظرفیت، مدل، موجودی، شرایط مبرد، تجهیزات نصب، کویل آبگرم، کانال و خدمات وابسته است. استعلام با کد دقیق مدل انجام شود.

برای استعلام چه اطلاعاتی بفرستم؟ +

شهر، بار سرمایش، متراژ، ارتفاع سقف، شیشه، نفرات، هوای تازه، برق، پلان کانال و فاصله دو یونیت را ارسال کنید.

لینک‌سازی داخلی

مسیرهای مرتبط با داکت اسپلیت حاره‌ای گرین

داکت اسپلیت گرین GREENصفحه بعدی؛ هاب همه سری‌های داکت اسپلیت گرین همه داکت اسپلیت‌هامقایسه برندها و ظرفیت‌ها اسپلیت و کولر گازیبرای سیستم DX بدون شبکه کانال مرکزی چیلر گریناگر پروژه سیستم آب سرد مرکزی می‌خواهد فن کویلمقایسه راهکار آب سرد با DX کانالی پکیج گرمایشیمنبع آب گرم برای کویل زمستانی در پروژه مناسب
City + Load + Duct + Power

شهر و بار واقعی پروژه را بفرستید؛ قبل از قیمت، T3B مناسب را غربال می‌کنیم

اگر T3 برای اقلیم پروژه لازم نباشد، سری معمولی یا اینورتر گرین را هم مقایسه می‌کنیم تا انتخاب صرفاً از روی برچسب «حاره‌ای» انجام نشود.

تماس با تاسیسات دات‌کام ارسال مشخصات پروژه

در این صفحه ۱۱ محصول از دسته «داکت اسپلیت حاره ای ( تروپیکال ) گرین» از گروه «داکت اسپلیت گرین GREEN» را با مشخصات فنی کامل مشاهده و مقایسه کنید. نمونه مدل‌های این دسته: greends-18P1T3/R1، GDS-18P1T3A2P، GDS-24P1T3A2P.

در انتخاب مدل مناسب به ظرفیت سرمایشی (BTU) متناسب با متراژ و کاربری فضا، نوع کمپرسور (ثابت یا اینورتر)، رده مصرف انرژی و شرایط نصب مانند طول لوله‌کشی و محل واحد بیرونی توجه کنید. ظرفیت کمتر از نیاز، دستگاه را ناکارآمد می‌کند و ظرفیت بیشتر از نیاز، مصرف انرژی و استهلاک را بالا می‌برد.

برای مشاوره، استعلام قیمت و بررسی موجودی می‌توانید با تاسیسات دات کام در ارتباط باشید.
