راهنمای جامع و مرجع تخصصی داکت اسپلیت ایران رادیاتور (IRAN RADIATOR)؛ تحلیل فنی سری اینورتر و معمولی، سایزبندی مهندسی و الزامات اجرایی کانال‌کشی
امروزه در پروژه‌های نوساز مسکونی، تجاری و اداری، سیستم‌های تهویه مطبوع توکار که قابلیت پنهان‌سازی کامل در سقف کاذب، توزیع متوازن جریان هوا در فضاهای چندگانه و یکپارچه‌سازی سیستم گرمایش هیدرولیکی را داشته باشند، در کانون توجه معماران و مهندسان تأسیسات قرار دارند. شرکت صنعتی ایران رادیاتور با اتکا به خطوط تولید پیشرفته در شهر رشت و چندین دهه پیشتازی در صنعت گرمایش و سرمایش، سبد کاملی از سامانه‌های کانالی را در دستهبندی تخصصی داکت اسپلیت ایران رادیاتور عرضه کرده است.
داکت اسپلیت‌های ایران رادیاتور در دو رده متمایز دور ثابت گرید A و اینورتر هوشمند (Inverter) با ظرفیتهای متنوع از ۱۸۰۰۰ تا ۶۰۰۰۰ BTU/hr (معادل ۱.۵ تا ۵ تُن تبرید) تولید می‌شوند. این تجهیزات با بهره‌گیری از گاز مبرد سازگار با محیط زیست R410A، کمپرسورهای مقاوم روتاری ساخت برندهای تراز اول جهانی (توشیبا/GMCC)، کویل‌های مجهز به روکش ضدخوردگی فین طلایی (Golden Fin) و سازگاری کامل با کویل آبگرم متصل به پکیج، پاسخی مهندسی به نیازهای سرمایشی و گرمایشی اقلیم‌های متنوع ایران به شمار می‌آیند.
در این مقاله تحلیلی و تخصصی از سوی تاسیسات داتکام، کلیه ارکان هیدرولیکی، ترمودینامیکی و برقی این تجهیزات، مقایسه ظرفیتی و نسلی، هم‌پوشانی با سامانه‌های مکمل، فرمول‌های سایزبندی و مقالات مرجع پایگاه داده را به طور مفصل بررسی خواهیم کرد.
۱. چرخه ترمودینامیکی، اجزای کلیدی و نحوه عملکرد داکت اسپلیت ایران رادیاتور

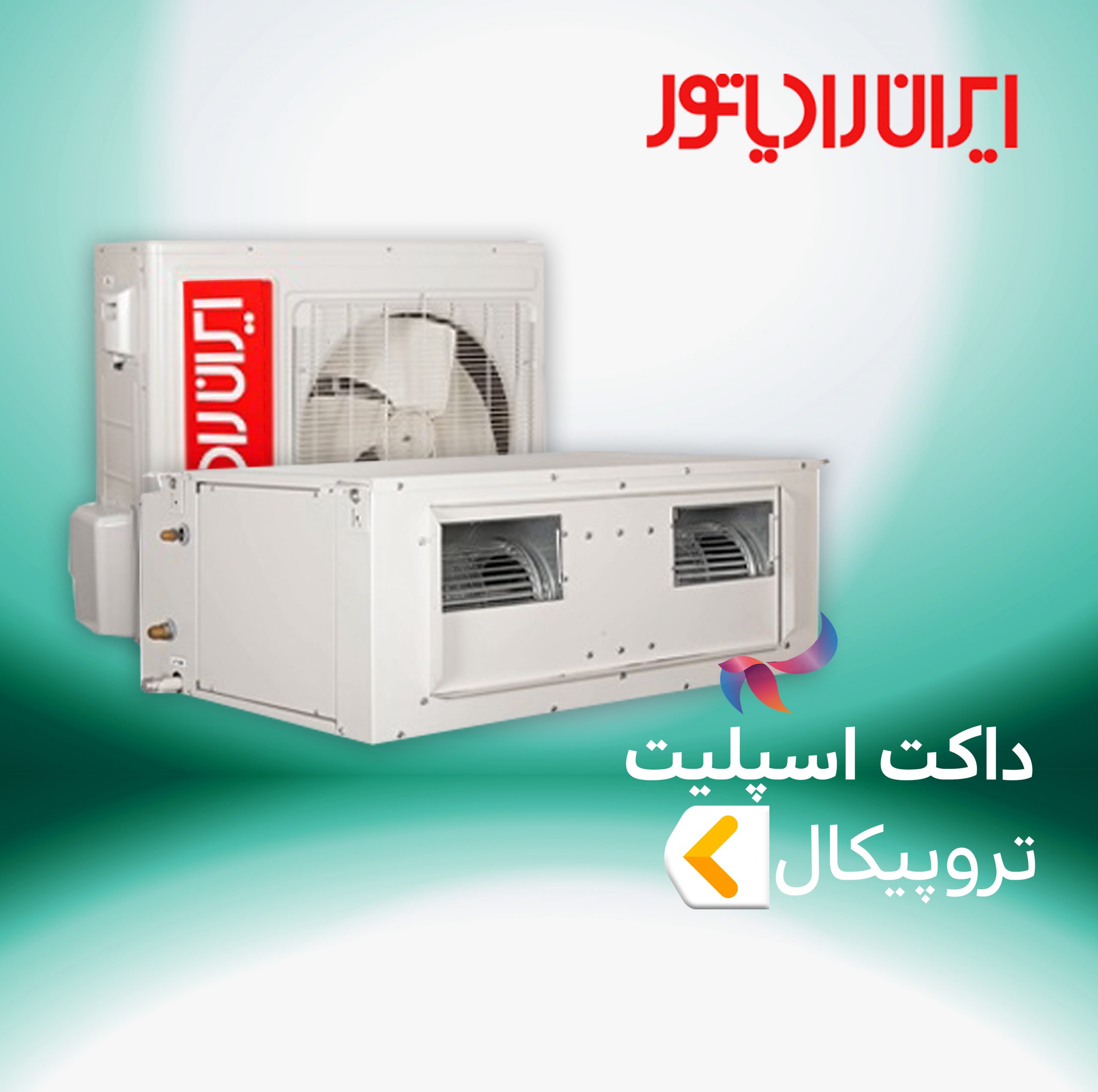

برای درک صحیح رفتار این تجهیزات، ابتدا باید جریان سیال و تبادل انرژی را بررسی کرد. همان‌طور که در مقاله تحلیلی وب‌سایت تاسیسات تحت عنوان نحوه عملکرد داکت اسپلیت بررسی شده است، داکت اسپلیت یک سیستم دوتکه (Split-System) با یونیت داخلی هواساز توکار (Indoor Ceiling Unit) و یونیت خارجی کندانسور هوایی (Outdoor Condensing Unit) است:
۱. فناوری روکش طلایی فین‌ها (Golden Fin Technology)
یکی از چالش‌های مکرر در تهویه مطبوع، رسوب اکسید آلومینیوم و پوسیدگی مبدل‌های حرارتی در مجاورت هوای شرجی، باران‌های اسیدی و ذرات شیمیایی معلق است. ایران رادیاتور در هر دو بخش اواپراتور و کندانسور از آلیاژ آلومینیومی مجهز به لایه پلیمری-سرامیکی طلااندود استفاده کرده است. این تکنولوژی آب حاصل از تعریق (کندانس) را با زاویه تماس حداقل و به صورت لایه‌ای روانه سینی درین می‌کند، مانع از انباشت قطرات مویین میان فین‌ها شده و افت فشار هوادهی فن را به صفر می‌رساند.
۲. کویل آبگرم فابریک و مدیریت انرژی در زمستان
در اکثر کشورهای جهان، داکت اسپلیت در زمستان با معکوس کردن سیکل تبرید توسط شیر چهارراهه (Heat Pump) به گرمایش فضا می‌پردازد. این کارکرد در اقلیم‌های سرد ایران دو ایراد اساسی دارد: یخ‌زدگی مکرر کویل خارجی در دمای زیر صفر و هزینه‌های بسیار سنگین قبوض برق. مهندسان ایران رادیاتور این مشکل را با تعبیه یا پیش‌بینی کویل آبگرم مستقل در یونیت داخلی مرتفع ساخته‌اند. آب گرم با دمای ۷۰ تا ۸۰ درجه سانتی‌گراد از پکیج وارد کویل داکت اسپلیت شده و بلوور یونیت داخلی بدون روشن شدن کمپرسور بیرونی، حرارت را در فضاهای مورد نظر توزیع می‌کند؛ جزئیات این فرآیند مصرف در مقاله مصرف برق داکت اسپلیت در زمستان تشریح شده است.
۲. مقایسه فنی و ساختاری داکت اسپلیت‌های سری اینورتر و سری گرید A دور ثابت
گروه صنعتی ایران رادیاتور محصولات کانالی خود را در دو خانواده مجزا برای پوشش سطوح مختلف بودجه و انتظارات مصرف انرژی طراحی کرده است:
۱. داکت اسپلیت اینورتر ایران رادیاتور (Inverter Series)
در این سری، برد الکترونیکی پیشرفته با دریافت دادههای حرارتی از سنسورهای اتاقی، دور موتور کمپرسور براشلس (BLDC) را بر حسب بار نامی لحظه‌ای سالن کم و زیاد می‌کند.
- کاهش مصرف انرژی: حذف چرخه‌های مکرر استارت و استاپ، تا ۴۰ الی ۵۰ درصد از مصرف انرژی کل را در طول فصل گرما کاهش می‌دهد.
- ثبات دمای آسایش: با کنترل پیوسته دور موتور، نوسانات آزاردهنده دمای اتاق (سرد شدن و گرم شدن متناوب) به بازه بسیار محدود ±۰.۵∘C\pm ۰.۵^\circ\text{C}±۰.۵∘C تقلیل می‌یابد.
- جریان استارت پایین: دستگاه از راه‌اندازی نرم (Soft Start) بهره می‌برد و بدون ایجاد جهش آمپری ناگهانی در تابلوی برق واحد استارت می‌خورد.
- مدلهای شاخص در تاسیسات داتکام:
- بررسی و خرید داکت اسپلیت اینورتر 18000 ایران رادیاتور؛ گزینه‌ای مناسب برای واحدهای ۶۰ تا ۷۵ متر با عایق‌بندی استاندارد.
- بررسی مشخصات داکت اسپلیت اینورتر 24000 ایران رادیاتور؛ پاسخگوی آپارتمان‌های تا حدود ۹۰ مترمربع.
- مشخصات فنی داکت اسپلیت اینورتر 36000 ایران رادیاتور؛ یکی از پرفروش‌ترین سامانه‌های کم‌مصرف برای واحدهای ۱۲۰ تا ۱۵۰ متری.

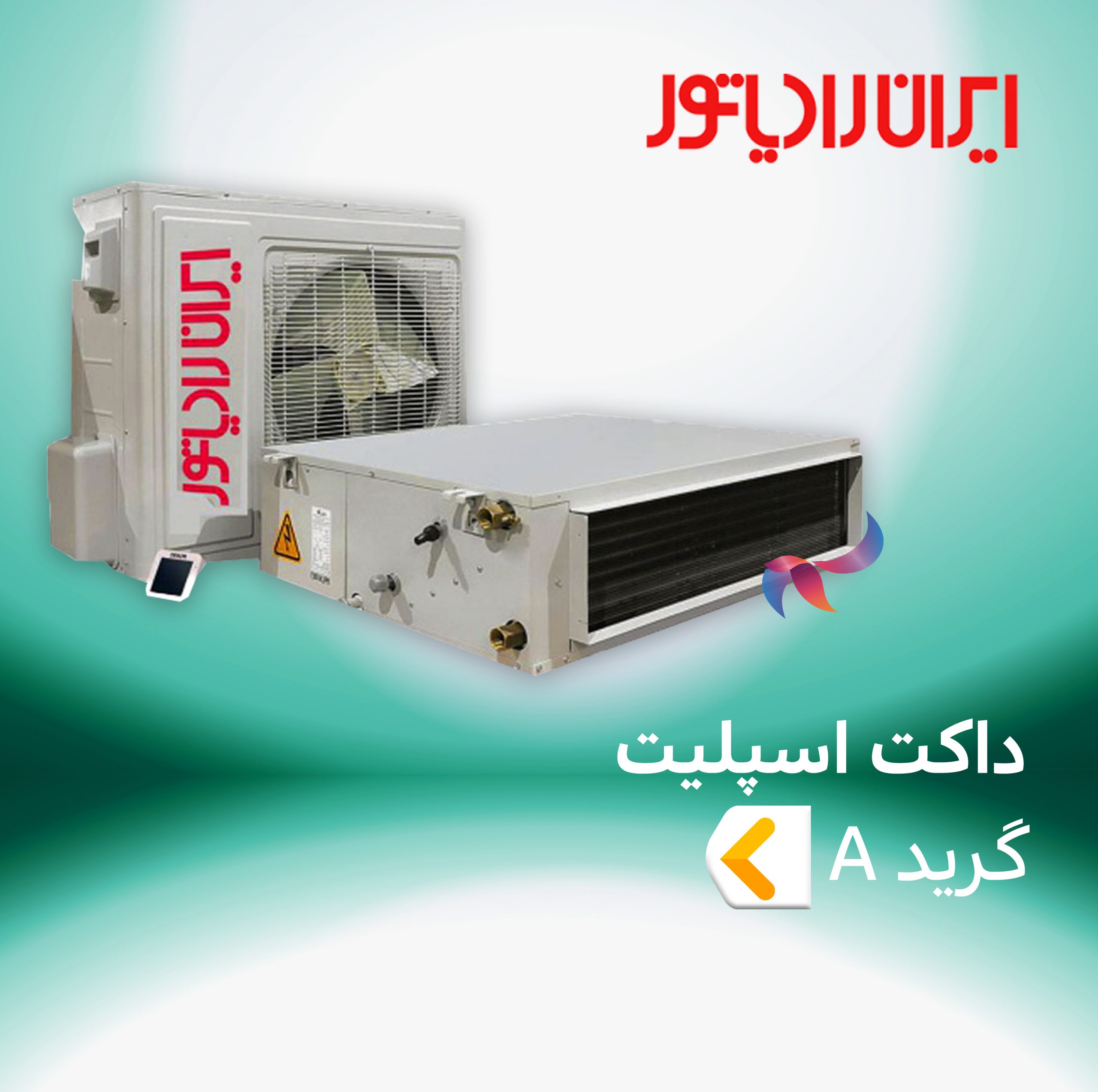

۲. داکت اسپلیت معمولی دور ثابت ایران رادیاتور (گرید A)
این رده با پایبندی به استانداردهای استاندارد ملی و بین‌المللی تولید شده و به دلیل قیمت رقابتی، انتخابی اقتصادی برای انبوه‌سازان است.
- استحکام مکانیکی و هزینه نگهداری پایین: قطعات الکتریکی سری دور ثابت در برابر نوسانات شدید ولتاژ شهری مقاومت بالایی دارند و در صورت خرابی، عیب‌یابی و تعویض قطعات بورد آن‌ها ارزان‌تر انجام می‌پذیرد.
- راندمان انرژی گرید A: به لطف کویل‌های مسی شیاردار از درون (Inner-Grooved) و بهره‌گیری از مبرد گاز R410A، نسبت راندمان انرژی فصلی (EER) این دستگاه‌ها بالاتر از ۳.۱ است.
- مدلهای شاخص در پایگاه تخصصی:
۳. جدول مرجع ظرفیتها، مشخصات الکتریکی و پارامترهای پایپینگ
برای تصمیم‌گیری دقیق و انتخاب لوله‌ها و کابل‌های مورد نیاز پروژه، جدول مشخصات مهندسی داکت اسپلیت‌های ایران رادیاتور به شرح زیر تنظیم شده است:
۴. مقایسه جایگاه داکت اسپلیت با کولر ایستاده، دیواری، کولر آبی و پکیج
برای انتخابی مهندسی و متناسب با شرایط سازه، باید مزایا و محدودیت‌های داکت اسپلیت را در قیاس با دیگر آلترناتیوهای حاضر در پایگاه تاسیسات داتکام ارزیابی کرد:
۱. مقایسه با کولرهای ایستاده ایران رادیاتور
کولرهای ایستاده که در شاخه تخصصی کولر گازی ایستاده ایران رادیاتور و مدلهایی نظیر کولر گازی ایستاده 36000 یا غول برودتی کولر گازی ایستاده 60000 قرار دارند، به صورت روکار روی زمین قرار می‌گیرند. این سیستم‌ها برای سالن‌های مرتفع، تالارها، مساجد و فضاهایی که سقف کاذب برای عبور کانال ندارند انتخابی ایده‌آل هستند؛ اما در آپارتمان‌ها داکت اسپلیت به دلیل مخفی بودن در سقف و عدم اشغال حتی یک سانتی‌متر از فضای کف، ترجیح داده می‌شود. همچنین مقایسه با سایر برندها در دسته مرجع کولر گازی ایستاده در دسترس قرار دارد.
۲. مقایسه با اسپلیت‌های دیواری و کاستی
کولرهای گازی موجود در بخش کولر گازی ایران رادیاتور گرید A نظیر ظرفیتهای پرمصرف کولر گازی ایران رادیاتور 12000 یا مدل بزرگ‌تر کولر گازی ایران رادیاتور 30000، کنترل دمایی مستقل برای هر اتاق فراهم می‌کنند، اما در یک واحد ۱۲۰ متری، نیازمند نصب ۳ یا ۴ دستگاه کندانسور مجزا روی نما یا بالکن هستند. داکت اسپلیت با تجمیع بار کل در یک کندانسور واحد، ظاهر ساختمان را حفظ می‌کند. همچنین در مقایسه با کولر گازی کاستی چهار طرفه که محدود به فضاهای باز مربعی شکل است، داکت اسپلیت توانایی کانال‌کشی به اتاق‌خواب‌ها، راهروها و آشپزخانه را داراست.
۳. داکت اسپلیت در برابر کولر آبی؛ مقایسه ترمودینامیکی و رطوبتی
در مقاله کاربردی داکت اسپلیت بهتر است یا کولر آبی به تفاوت بنیادین سیستم تبخیری و تبریدی اشاره شده است. کولرهای آبی با تبخیر آب رطوبت نسبی سالن را به شدت بالا می‌برند که این امر در شهرهای شرجی غیرقابل تحمل بوده و در شهرهای بزرگ موجب انتقال قارچ‌ها، گردوغبار و آلرژن‌ها به داخل می‌شود. داکت اسپلیت با چرخه تبرید تراکمی، رطوبت‌زدایی فعال (Dehumidification) انجام داده و هوایی مطبوع و فیلترشده تولید می‌کند.
۴. هم‌افزایی داکت اسپلیت و پکیج دیواری در زمستان
آیا داکت اسپلیت جایگزین رادیاتور است؟ در تحلیل تخصصی اسپلیت بهتر است یا پکیج و مقایسه بنیادین گرمایش از کف با رادیاتور تبیین شده که بهترین الگو، ادغام دو سامانه است: ترکیب یک دستگاه در دسته مادر پکیج ایران رادیاتور برای تولید آبگرم مصرفی و تغذیه کویل آبگرم داکت اسپلیت، یا پشتیبانی موضعی با پره‌های آلومینیومی در بخش رادیاتور ایران رادیاتور در حمام‌ها، بالاترین درجه آسایش را فراهم می‌آورد. همچنین برای پاسخ به امکان‌سنجی حذف رادیاتور، مطالعه مقاله آیا می‌توان به جای رادیاتور فن‌کویل نصب کرد دیدگاهی جامع به مجریان تأسیسات ارائه می‌دهد.
۵. فرمول‌های مهندسی سایزبندی و برآورد بار حرارتی و برودتی
سایزبندی علمی ظرفیت داکت اسپلیت نیازمند تفکیک بار محسوس (Sensible Heat) و بار نهان (Latent Heat) است.
فرمول دقیق برآورد بار برودتی ساختمان (QcoolingQ_{cooling}Qcooling):
Qcooling (BTU/hr)=(A×qarea)+(Np×400)+(Aglass×400×SHGC)+QapplianceQ_{cooling}\ (BTU/hr) = (A \times q_{area}) + (N_p \times 400) + (A_{glass} \times 400 \times SHGC) + Q_{appliance}Qcooling (BTU/hr)=(A×qarea)+(Np×400)+(Aglass×400×SHGC)+Qappliance
که در آن:
- AAA: مساحت مفید با قابلیت سرمایش بر حسب مترمربع (m2m^2m2).
- qareaq_{area}qarea: شاخص مبنای سرمایش اقلیمی بر مبنای جغرافیای پروژه:
- مناطق گرمسیر و شرجی جنوب: ۶۰۰ الی ۷۰۰ BTU بر مترمربع.
- اقلیم معتدل و کوهپایه‌ای مرکزی (تهران، اصفهان، شیراز): ۳۵۰ الی ۴۵۰ BTU بر مترمربع.
- طبقات آخر با سقف شیروانی یا بام بدون عایق: ۵۰۰ الی ۵۵۰ BTU بر مترمربع.
- NpN_pNp: تعداد ساکنان دائم واحد (حرارت آزاد شده هر فرد معادل ۴۰۰ BTU/hr).
- AglassA_{glass}Aglass: مساحت پنجره‌های جنوبی یا غربی در معرض آفتاب مستقیم به همراه ضریب خورشیدی (SHGCSHGCSHGC).
- QapplianceQ_{appliance}Qappliance: حرارت ساطع‌شده از تجهیزات برقی آشپزخانه، تلویزیون و روشنایی‌ها.
نکته طلایی تفکیک فضاها: در واحدهای مسکونی بالاتر از ۱۳۰ مترمربع، کارشناسی مهندسی تاسیسات داتکام به جای استفاده از یک یونیت بزرگ ۶۰۰۰۰ BTU، خرید دو دستگاه تفکیک‌شده (مثلاً یک دستگاه ۲۴۰۰۰ برای خواب‌ها و یک دستگاه ۳۶۰۰۰ برای سالن نشیمن و پذیرایی) را پیشنهاد می‌دهد؛ این کار استقلال دمایی اتاق‌ها را تأمین و مصرف برق شبانه را نصف می‌کند.
۶. عیب‌یابی رفتاری، ارورهای رایج و رویه‌های سرویس نگهداری دوره‌ای
آشنایی با خطاهای سیکل تبرید به کاربران و تعمیرکاران کمک می‌کند از سوختن کمپرسور پیشگیری کنند. در ادامه مهم‌ترین ایرادات و شیوه‌های رفع آن‌ها تشریح شده است:
۷. استانداردهای اجرایی نصب: سیم‌کشی برق، لوله‌کشی مسی، ترموستات و کانال‌کشی
اجرای غیراصولی میتواند راندمان یک داکت اسپلیت باکیفیت را تا ۵۰ درصد کاهش دهد. پایبندی به الزامات زیر در طول عملیات نصب ضروری است:
۱. سیم‌کشی قدرت و کابل‌های فرمان
اتصالات برقی باید بر اساس جدول توان دستگاه محاسبه شوند. بر مبنای راهنمای سیم‌کشی برق داکت اسپلیت، دستگاه‌های تکفاز تا ظرفیت ۳۶۰۰۰ نیازمند کابل سه رشته مسی (3×4 mm23 \times 4\ \text{mm}^23×4 mm2 یا 3×6 mm23 \times 6\ \text{mm}^23×6 mm2) متصل به کلید مینیاتوری تیپ C مستقل هستند. در مدلهای سهفاز ۴۸۰۰۰ و ۶۰۰۰۰، کشیدن ۵ رشته کابل به همراه محافظ توالی فاز ضروری است تا از سوختن موتور کمپرسور بر اثر دوفاز شدن جلوگیری گردد.
۲. لوله‌کشی مسی و حداکثر طول پایپینگ
خم‌کاری و جوشکاری لوله‌های مسی نیازمند عایق‌کاری مجزای هر دو لوله با عایق الاستومری ضخامت حداقل ۹ میلی‌متر است. مطابق الزامات تشریح‌شده در راهنماهای جامع نحوه لوله‌کشی داکت اسپلیت و حداکثر طول لوله‌کشی داکت اسپلیت، طول خط لوله بین یونیت داخلی و خارجی نباید از محدودیت‌های کاتالوگ (بین ۲۰ تا ۵۰ متر بسته به ظرفیت) تجاوز کند. در مسیرهای قائم با اختلاف ارتفاع بیش از ۵ متر، اجرای تله روغن (Oil Trap) برای تضمین بازگشت روغن هیدرولیک به کارتل کمپرسور الزامی است.
۳. مکان‌یابی و نصب صحیح ترموستات دیواری
ترموستات، مغز فرماندهی داکت اسپلیت است. رعایت نکات آمده در مقاله نصب ترموستات داکت اسپلیت مانع از بروز خطاهای پیاپی دمایی می‌شود. ترموستات باید در ارتفاع ۱.۴ تا ۱.۵ متری از کف تمام‌شده، روی دیوار داخلی (پارتیشن)، به دور از تابش نور خورشید و خارج از مسیر پرتاب مستقیم باد دریچه دمش نصب گردد تا دمای میانگین سالن را بسنجد.
جمع‌بندی نهایی و فرآیند خرید داکت اسپلیت ایران رادیاتور از تاسیسات داتکام
داکت اسپلیت‌های ایران رادیاتور (IRAN RADIATOR) با ترکیبی از کیفیت قطعات، دسترسی آسان به شبکه خدمات پس از فروش و نمایندگی‌های سراسری، راندمان مصرف انرژی تاییدشده و قابلیت تلفیق با سیستم پکیج و رادیاتور، یکی از گزینه‌های مناسب برای ساخت‌وسازهای مدرن در کشور هستند.
چه به دنبال سری‌های مدرن اینورتر شامل داکت اسپلیت اینورتر 18000 ایران رادیاتور، داکت اسپلیت اینورتر 24000 ایران رادیاتور یا مدل کم‌مصرف داکت اسپلیت اینورتر 36000 ایران رادیاتور برای به حداقل رساندن هزینه‌های برق مصرفی باشید، و چه اولویت پروژه استفاده از سری‌های بادوام دور ثابت گرید A شامل داکت اسپلیت 36000 ایران رادیاتور گرید A، مدل سهفاز داکت اسپلیت 48000 ایران رادیاتور گرید A یا سیستم پرتوان داکت اسپلیت 60000 ایران رادیاتور گرید A باشد، محصولات این خانواده عملکرد باثباتی را ارائه می‌دهند.
فروشگاه تخصصی و مرجع مهندسی تاسیسات داتکام به عنوان توزیع‌کننده رسمی تجهیزات تهویه مطبوع، کلیه مدلهای دستهبندی داکت اسپلیت ایران رادیاتور را همراه با ۵ سال ضمانت تعویض کمپرسور، ۱۸ ماه ضمانت کلیه قطعات فنی، مشاوره رایگان محاسبات بار برودتی و ارسال تخصصی به سراسر کشور ارائه می‌نماید.
داکت اسپلیت‌های ایران رادیاتور در چه ظرفیت‌هایی به بازار عرضه می‌شوند؟
در ظرفیتهای متنوع ۱۸,۰۰۰ تا ۶۰,۰۰۰ BTU/h (۱.۵ تا ۵ تن تبرید) به صورت تکفاز و سهفاز تولید می‌شوند.
نوع کمپرسور و گاز مبرد مورد استفاده در داکت اسپلیت‌های ایران رادیاتور چیست؟
مجهز به کمپرسورهای روتاری راندمان بالا (سازگار با اقلیم T1) و گاز مبرد دوستدار محیط زیست R410a هستند.
آیا امکان اتصال کویل آبگرم (Hot Water Coil) جهت گرمایش زمستانه وجود دارد؟
بله؛ طراحی یونیت داخلی به‌گونه‌ای است که به‌راحتی با کویل آبگرم متصل به پکیج یا موتورخانه برای کاهش مصرف برق کوپل می‌شود.
سطح صدای کارکرد و ابعاد یونیت داخلی (هواساز) چگونه ارزیابی می‌شود؟
دارای طراحی بدنه فشرده (Slim) برای جانمایی در انواع سقف‌های کاذب همراه با فن‌های کم‌صدا و سطح صدای استاندارد است.
فشار استاتیکی (Static Pressure) یونیت داخلی داکت اسپلیت چقدر است؟
مجهز به فن‌های پرقدرت با فشار استاتیکی مناسب جهت غلبه بر افت فشار ناشی از کانال‌کشی‌های طولانی در واحدهای مسکونی و اداری است.
