داکت اسپلیت تک الکتریک (TECHELECTRIC): راهنمای جامع خرید، انتخاب ظرفیت و اجرای حرفه‌ای سیستم تهویه مرکزی
مقدمه؛ چرا داکت اسپلیت تک الکتریک انتخاب اول پروژه‌های مدرن است؟
در سال‌های اخیر، بازار سیستم‌های سرمایشی و گرمایشی ایران شاهد تحولی جدی بوده است؛ جایی که راندمان انرژی، یکپارچگی معماری داخلی و توزیع هوای یکنواخت دیگر یک مزیت نیستند، بلکه الزاماتی غیرقابل‌مذاکره برای هر پروژه ساختمانی محسوب میشوند. در این میان، داکت اسپلیت تک الکتریک (TECHELECTRIC) با ترکیبی از فناوری اینورتر پیشرفته، بدنه‌های اسلیم و سازگار با سقف کاذب کم‌ارتفاع و قیمت‌گذاری رقابتی، جایگاه ویژه‌ای میان مهندسان تاسیسات، پیمانکاران پروژه‌های مسکونی و اداری و کاربران خانگی پیدا کرده است.
- داکت اسپلیت به زبان ساده یک سیستم تهویه مطبوع دو تکه (Unitary Split) است: یک یونیت داخلی مخفی در سقف کاذب و یک یونیت خارجی نصب‌شده در فضای باز یا بالکن، که توسط شبکه‌ای از کانال‌ها (Duct) و دریچه‌های هوادهی، هوای تصفیه‌شده را به‌طور یکنواخت در تمام فضاها توزیع میکند.
- برخلاف اسپلیتهای دیواری که هوادهی محلی و غیرمتمرکز دارند، داکت اسپلیت راهکاری متمرکز است که تجربه‌ای شبیه به چیلر مرکزی را با هزینه‌ای بسیار کمتر ارائه می‌دهد.
در این مقاله جامع، تمام آنچه برای انتخاب و خرید داکت اسپلیت تک الکتریک نیاز دارید را پوشش می‌دهیم: از معماری سری‌های مختلف (سری M اینورتر، سری M2 اسلیم اینورتر و سری Grad-A) و فرمول‌های مهندسی برآورد ظرفیت، تا نکات اجرایی کانال‌کشی، آکوستیک، دریناژ و نگهداری. اگر به دنبال مقایسه دقیق و تصمیم‌گیری آگاهانه هستید، این راهنما مرجع کامل شما خواهد بود.
داکت اسپلیت چیست و چه تفاوتی با اسپلیت دیواری و کولر گازی دارد؟
پیش از ورود به جزئیات برند تک الکتریک، ضروری است جایگاه این محصول در اکوسیستم تهویه مطبوع روشن شود.
معماری سیستم داکت اسپلیت
یک سیستم داکت اسپلیت استاندارد از چهار جزء اصلی تشکیل شده است:
- یونیت داخلی (Indoor Unit): کیسه‌ای حاوی کویل مبرد، فن سانتریفیوژ با فشار استاتیک بالا، فیلتر هوا و الکتروموتور؛ که کاملاً درون سقف کاذب پنهان میشود.
- یونیت خارجی (Outdoor Unit): شامل کمپرسور، کندانسور و فن آکسیال؛ مسئول دفع حرارت به محیط بیرون.
- شبکه کانال‌ها (Duct Network): کانال‌های اصلی و انشعابی گالوانیزه یا فنجانی که هوای کولینگ/هیتینگ را منتقل می‌کنند.
- دریچه‌های هوادهی و پلنیوم باکس: نقاط توزیع نهایی هوا در فضاهای داخلی.
این ساختار باعث میشود هیچ یونیت قابل‌مشاهده‌ای در فضای داخلی وجود نداشته باشد؛ نکته‌ای که برای معماری مینیمال و دکوراسیون‌های حساس (لابی هتل، آپارتمان‌های لوکس، فضاهای اداری) یک مزیت بی‌رقیب است.
مقایسه داکت اسپلیت با گزینه‌های رایج
برای آشنایی عمیق‌تر با منطق انتخاب میان این گزینه‌ها، مطالعه مقاله داکت اسپلیت بهتر است یا کولر آبی؟ و بررسی عملکرد داکت اسپلیت را از دست ندهید.
معرفی برند تک الکتریک؛ هویت فنی یک برند کاربردگرا
تک الکتریک (TECHELECTRIC) برندی است که با شعار عمل‌گرایی فنی وارد بازار ایران شد و تمرکز خود را بر سه محور قرار داده است:
- فناوری اینورتر تمام‌عیار: بهره‌گیری از کمپرسورهای روتاری اینورتر با برد کنترل دور موتور از حدود ۲۰٪ تا ۱۰۰٪ ظرفیت اسمی.
- طراحی اسلیم (Ultra-Slim): ارتفاع بدنه یونیت داخلی در محدوده ۲۴ تا ۳۵ سانتی‌متر، متناسب با سقف کاذب‌های کم‌ارتفاع رایج در ساختمان‌های ایران.
- قیمت‌گذاری منطقی: ارائه سطح مشخصات فنی نزدیک به برندهای اروپایی و کره‌ای با هزینه‌ای به‌مراتب کمتر.
این برند در سایت تاسیساتکام در دو لایه دسته‌بندی ارائه شده است: داکت اسپلیت تک الکتریک به‌عنوان دسته اصلی، و زیر‌دسته‌های داکت اسپلیت اینورتر تک الکتریک و داکت اسپلیت گرید A تک الکتریک به‌عنوان سگمنت‌های تخصصی.
معماری سری‌های داکت اسپلیت تک الکتریک
۱. داکت اسپلیت اینورتر تک الکتریک — سری M (مدلهای BT-MDI)
سری M قلب تپنده خط تولید اینورتر تک الکتریک است. این سری با ظرفیت‌های ۱۸،۰۰۰ تا ۶۰،۰۰۰ BTU و مدلهای BT-MDI-18HR، BT-MDI-24HR، BT-MDI-30HR، BT-MDI-36HR، BT-MDI-48HR و BT-MDI-60HR عرضه میشود.
مشخصات کلیدی سری M:
- کمپرسور دوقلوی روتاری DC Inverter: توزیع بار مکانیکی بین دو روتور، لرزش و صدای مکانیکی کمتر و عمر مفید بالاتر.
- مبرد R410A: مبرد سازگار با محیط‌زیست بدون کلر (Zero ODP) با فشار کاری بالا و انتقال حرارت مطلوب.
- فشار استاتیک خارجی قابل تنظیم: توانایی غلبه بر افت فشار شبکه کانال‌های متوسط تا بلند.
- سازگاری با کویل آب گرم: امکان اضافه‌کردن کویل هیتینگ آبی برای گرمایش زمستانه با بهره‌گیری از پکیج یا دیگ مرکزی.
برای مطالعه جزئیات فنی این سری، راهنمای تخصصی داکت اسپلیت اینورتر تک الکتریک سری M را ببینید.
۲. داکت اسپلیت اینورتر تک الکتریک — سری M2 (مدلهای BT-MDM2I)
سری M2 نسخه تکامل‌یافته و اسلیم‌تر خانواده اینورتر تک الکتریک است؛ طراحی‌شده برای سقف کاذب‌هایی که حتی ۳۰ سانتی‌متر فضا هم برای آن‌ها طلاست. مدلهای BT-MDM2I-24HT3 تا BT-MDM2I-60HT3 در ظرفیت‌های ۲۴،۰۰۰ تا ۶۰،۰۰۰ BTU با این مشخصات ارائه میشوند:
- ارتفاع بدنه فوق‌العاده کم (۲۴ تا ۳۰ سانتی‌متر): حل مسئله کلاسیک تعارض میان تیرهای فروریز و لولهکشی سقف با فضای نصب یونیت.
- کمپرسور اینورتر GMCC: یکی از بزرگ‌ترین تولیدکنندگان کمپرسور جهان با سابقه تأمین برای برندهای درجه یک.
- پوشش Gold Fin: پوشش ضدخوردگی طلایی روی فین‌های کندانسور برای مقاومت در برابر رطوبت و آلودگی‌های جوی، به‌ویژه در شهرهای ساحلی و مناطق پرگردوغبار.
- پمپ درین داخلی: تخلیه خودکار آب تشکیل‌شده روی کویل سرد بدون نیاز به شیب سنگین لوله درین.
- قابلیت ترکیب با کویل آب گرم: ارائه سرمایش و گرمایش دوگانه با منبع حرارتی مرکزی.
راهنمای کامل این سری در صفحه داکت اسپلیت اینورتر تک الکتریک سری M2 در دسترس است.

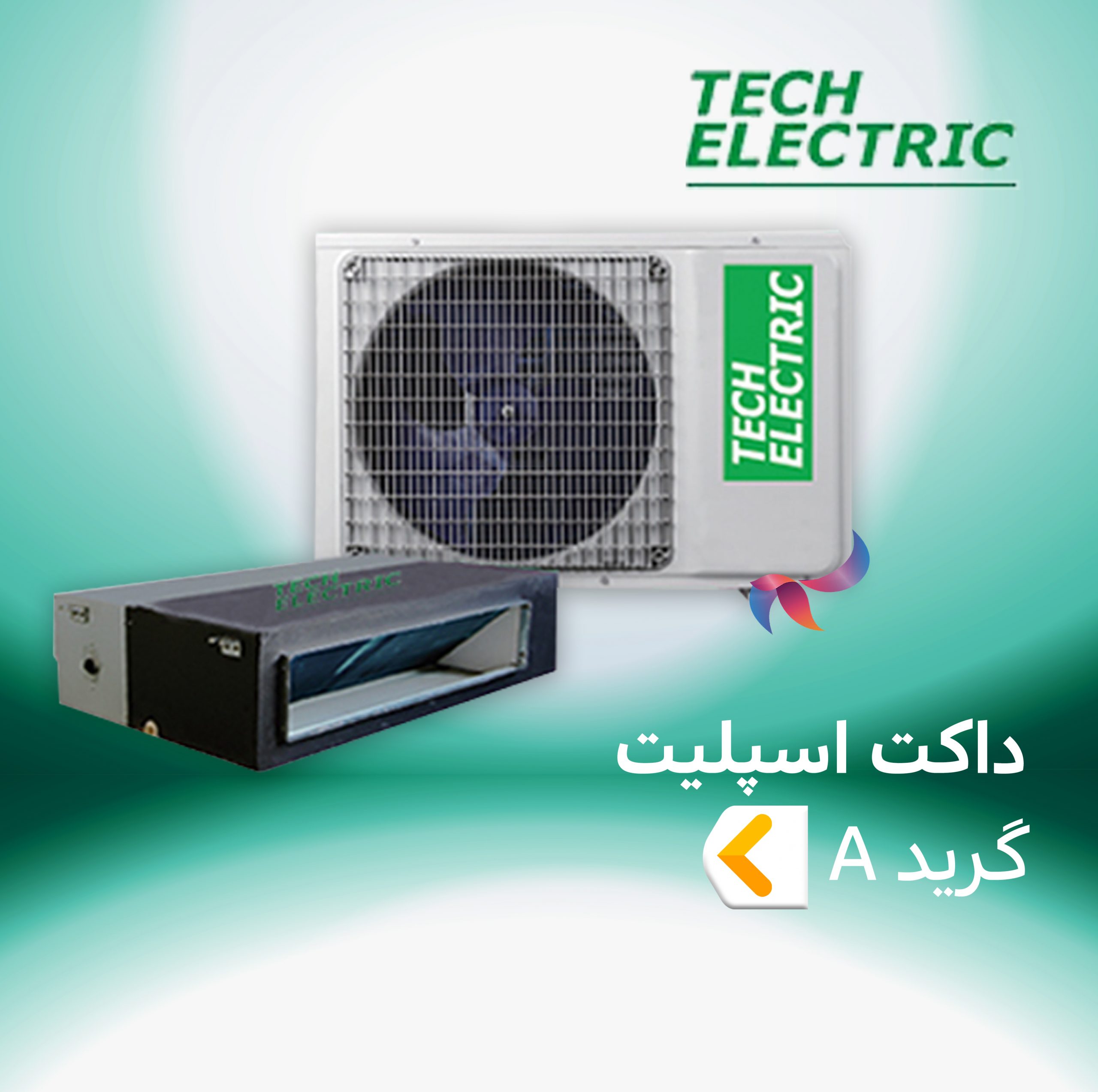

۳. داکت اسپلیت گرید A تک الکتریک
برای پروژه‌هایی که بودجه محدودتری دارند اما از کیفیت پایین منصرف‌اند، داکت اسپلیت گرید A تک الکتریک با کمپرسورهای On/Off استاندارد و راندمان بهینه، گزینه‌ای اقتصادی و قابل‌اعتماد است. این سری برای فضاهایی با الگوی استفاده پیوسته و بار حرارتی پایدار (مانند فروشگاه‌ها و سالن‌های اداری با ساعات کاری مشخص) کاملاً منطقی است.
جدول مقایسه فنی سری‌های تک الکتریک
طراحی شبکه کانال و پلنیوم باکس؛ جایی که کیفیت اجرا رقم می‌خورد
اصول کانال‌کشی صحیح
- سرعت هوا در کانال اصلی: حداکثر ۶ تا ۸ متر بر ثانیه؛ سرعت بالاتر یعنی صدای جریان آشفته و افت فشار غیرمنطقی.
- کانال‌های دایره‌ای فنجانی: به دلیل نشتی هوای کمتر و نصب سریع‌تر نسبت به کانال گالوانیزه تفضیلی، برای پروژه‌های مسکونی گزینه بهینه‌اند.
- عایق‌کاری: کانال‌های عبوری از فضاهای غیرکولینگ (بالاخانه، انباری) حتماً باید با عایق الاستومری یا پشم شیشه با ضخامت حداقل ۱۰ میلی‌متر عایق شوند؛ در غیر این صورت ۱۵ تا ۲۰ درصد ظرفیت سرمایی در مسیر از دست می‌رود و عایق، صدای فن را هم میرا میکند.
- پلنیوم باکس آکوستیک: استفاده از باکس با جداره عایق جاذب صدا در خروجی یونیت، صدای فن سانتریفیوژ را پیش از ورود به شبکه کانال مهار میکند. برای جزئیات بیشتر، مقاله صدا و آکوستیک در داکت اسپلیت را مطالعه کنید.
دریناژ؛ قاتل خاموش سقف کاذب
آب کندنس روی کویل اواپراتور، اگر به‌درستی تخلیه نشود، ظرف چند ماه باعث لکه‌زدگی سقف، کپک و خرابی گچبری میشود. اصول طلایی:
- شیب لوله درین حداقل ۱ درصد (۱ سانتی‌متر در هر متر).
- استفاده از سیفون در مسیر درین یونیت‌هایی که فشار مثبت در سینی درین دارند.
- در مدلهای سری M2 با پمپ درین داخلی، مسیر افقی طولانی مجاز است؛ اما ظرفیت پمپ (حدود ۱ تا ۱.۵ متر ارتفاع پمپاژ) نباید فراموش شود.
مقایسه داکت اسپلیت تک الکتریک با رقبا
تک الکتریک در برابر برندهای کره‌ای
برندهای کره‌ای به دلیل سابقه برند، قیمت ۳۰ تا ۵۰ درصد بالاتری دارند. اما از منظر فنی خالص، سری‌های اینورتر تک الکتریک (M و M2) با کمپرسور GMCC و مبرد R410A، عملکردی نزدیک به مدلهای میان‌رده کره‌ای ارائه می‌دهند. تفاوت اصلی در شبکه خدمات پس از فروش و تلقی برند است؛ عاملی که تک الکتریک با گارانتی رسمی و شبکه خدمات گسترده در حال جبران آن است.
تک الکتریک یا فن‌کویل؟
این پرسش در پروژه‌هایی که منبع آب سرد مرکزی دارند بسیار رایج است. داکت اسپلیت برتری روشن در فیلتراسیون، کنترل رطوبت و استقلال از موتورخانه دارد؛ در حالی که فن‌کویل در پروژه‌های دارای چیلر، انعطاف کنترل اتاق‌به‌اتاق بیشتری می‌دهد. برای شناخت بهتر گزینه دوم، دسته‌بندی فن‌کویل بوتان و فن‌کویل دیواری و مقاله آشنایی با قطعات فن‌کویل را ببینید.
راهنمای خرید داکت اسپلیت تک الکتریک؛ چک‌لیست ۱۰ مرحله‌ای
- محاسبه دقیق بار سرمایی با فرمول‌های فوق، نه حدس و آزمون‌وخطا.
- اندازه‌گیری ارتفاع مفید سقف کاذب: اگر کمتر از ۳۲ سانتی‌متر است، سری M2 تنها گزینه منطقی شماست.
- تعیین تعداد دریچه‌ها: هر دریچه هوادهی معمولاً بین ۱۵۰ تا ۲۵۰ CFM پوشش می‌دهد.
- بررسی فشار استاتیک اسمی و تطبیق آن با طول و قطر شبکه کانال.
- تصمیم درباره گرمایش: اگر پکیج یا موتورخانه مرکزی دارید، مدلهای سازگار با کویل آب گرم (تمام سری‌های M و M2) را اولویت دهید.
- انتخاب اینورتر یا On/Off: برای فضاهای با الگوی استفاده متغیر (منزل مسکونی)، اینورتر بازگشت سرمایه در ۲ تا ۳ سال دارد.
- کنترل تناژ برق و کابل‌کشی اختصاصی بر اساس جریان راه‌اندازی کمپرسور.
- پیش‌بینی سرویس‌پذیری: دریچه بازرسی (Access Door) در پلنیوم باکس و محل یونیت داخلی الزامی است.
- خرید از مرجع معتبر با گارانتی رسمی: دسته داکت اسپلیت تک الکتریک در تاسیساتکام لیست قیمت به‌روز و اصالت کالا را تضمین میکند.
- برنامه‌ریزی نگهداری: شست‌وشوی دوره‌ای کویل و فیلترها؛ راهنمای اجرایی روش اسیدشویی فن‌کویل و کویل‌ها الگوی کاملی برای این کار است.
نصب و راه‌اندازی استاندارد؛ نکاتی که عمر دستگاه را دوبرابر میکند
- فاصله یونیت خارجی از دیوار: حداقل ۳۰ سانتی‌متر از پشت و ۶۰ سانتی‌متر از روبرو برای گردش آزاد هوا.
- شیب یونیت داخلی: یونیت باید کاملاً تراز نصب شود؛ کجی، سرریز سینی درین و چکه از دریچه را رقم می‌زند.
- لولهکشی مبرد: طول لوله مسی بین یونیت‌ها طبق دستورالعمل کارخانه (معمولاً حداکثر ۱۵ تا ۲۵ متر) و شیب برگشت روغن رعایت شود.
- وکیوم و شارژ مبرد: حذف رطوبت مدار با وکیوم پمپ تا حداقل ۵۰۰ میکرون، قبل از باز کردن شیر سرویس، غیرقابل‌چشم‌پوشی است.
- تست عملکرد: اندازه‌گیری دمای هوای رفت و برگشت (باید اختلاف ۸ تا ۱۲ درجه در حالت سرد باشد) و جریان الکتریکی کمپرسور.
نگهداری و عیب‌یابی؛ جدول مشکلات رایج
داکت اسپلیت تک الکتریک اثبات کرده که ترکیب فناوری اینورتر، طراحی اسلیم و قیمت منصفانه، لزوماً باید گران باشد، یک فرض اشتباه است. سری M برای پروژه‌هایی که فشار استاتیک و پایداری کمپرسور در اولویت است.
سری M2 برای سقف کاذب‌های کم‌ارتفاع و معماری‌های حساس، و سری Grad-A برای بودجه‌های محدود اما سخت‌گیر، پازل کاملی برای هر نوع پروژه تشکیل می‌دهند. کلید موفقیت نهایی، نه فقط در انتخاب مدل، بلکه در مهندسی صحیح کانال، دریناژ و نگهداری دوره‌ای است همان چیزی که این راهنما تلاش کرد به‌طور جامع پوشش دهد.
داکت اسپلیتهای تک الکتریک ساخت کجاست و چه شرکتی آن را گارانتی میکند؟
این دستگاهها با قطعات باکیفیت استاندارد جهانی تولید شده و منحصراً توسط شرکت بدر تک الکتریک (گروه بدر) با ۵ سال ضمانت کمپرسور، ۱۸ تا ۲۴ ماه قطعات و ۱۰ سال پشتیبانی فنی عرضه میشوند.
تفاوت اساسی میان داکت اسپلیت اینورتر و دور ثابت تک الکتریک چیست؟
در مدلهای اینورتر دور کمپرسور به طور پیوسته بر حسب دمای محیط تنظیم میشود که صدای کمتر، دمای پایدارتر و تا ۶۰ درصد صرفهجویی در مصرف برق را فراهم میسازد.
آیا امکان استفاده از سیستم گرمایش ارزان با داکت اسپلیت تک الکتریک وجود دارد؟
بله؛ با نصب کویل آبگرم فابریک در دهانه یونیت داخلی و اتصال آن به سیستم پکیج یا موتورخانه، کمپرسور در زمستان خاموش شده و گرمایش مطبوع با هزینه ناچیز تامین میشود.
در انتخاب داکت اسپلیت تک الکتریک برای آپارتمان مسکونی، کدام ظرفیت پرکاربردتر است؟
برای متراژهای ۷۰ تا ۱۰۰ متر معمولاً ظرفیت ۲۴۰۰۰ تا ۳۰۰۰۰ BTU و برای متراژهای ۱۰۰ تا ۱۳۰ مترمربع ظرفیت ۳۶۰۰۰ BTU تک‌فاز بیشترین تقاضا را دارند.
حداکثر طول و ارتفاع مجاز لولهکشی مسی بین یونیت داخلی و خارجی چقدر است؟
بسته به ظرفیت دستگاه، حداکثر طول مجاز لولهکشی افقی بین ۳۰ تا ۵۰ متر و حداکثر اختلاف تراز عمودی تا ۲۵ الی ۳۰ متر مجاز است.
