راهنمای تخصصی فن کویل‌های بوتان (BUTANE)؛ بررسی ساختار، انواع، سایزبندی مهندسی و مقایسه با سامانه‌های رادیاتوری
در معماری و مهندسی تأسیسات مدرن، پایانه‌های حرارتی و برودتی قلب تپنده مدیریت شرایط آسایش در فضاهای مسکونی، اداری و تجاری هستند. کنترل دقیق درجه حرارت، رطوبت‌زدایی فعال در فصل تابستان، تصفیه پیوسته ذرات گردوغبار معلق و بهینه‌سازی مصرف حامل‌های انرژی از الزامات بنیادین استانداردهای ساختمانی به‌شمار می‌روند.
- شرکت صنعتی بوتان با پیشینه‌ای درخشان در صنعت تأسیسات حرارتی ایران، پس از تثبیت جایگاه پرچم‌داری خود در تولید انواع رادیاتورهای آلومینیومی دایکاستی، گام بلندی در حوزه تهویه مطبوع جامع (چهارفصل) برداشته و سبد محصولات خود را با خط تولید پیشرفته فن کویل‌های بوتان (BUTANE Fan Coils) تکمیل کرده است.
- بسیاری از سازندگان، طراحان و مصرف‌کنندگان نهایی در فرایند انتخاب میان سامانه‌های حرارتی خالص نظیر رادیاتور بوتان و پایانه‌های دمشی چهارفصل مجهز به کویل هیدرولیکی، دچار چالش‌های محاسباتی و اجرایی می‌شوند.
جهت مشاهده دستهبندی کلی فن کویل‌ها و استعلام مشخصات، دستهبندی جامع خرید، فروش و قیمت فن کویل و صفحه اختصاصی فن کویل بوتان در دسترس مهندسان و کارفرمایان گرامی است.
۱. تبارشناسی فنی و تفکیک مفهومی: فن کویل بوتان در برابر رادیاتورهای شوفاژ
برای جلوگیری از هرگونه ابهام مفهومی، تفکیک ماهیت عملکردی این دو خانواده از تجهیزات بوتان ضرورت فنی دارد:
- رادیاتورهای بوتان (مانند ایل پریمو، ویتوریا و النا): پایانه‌های هیدرولیکی غیرفعال (Passive) هستند که بدون مصرف انرژی الکتریکی و بدون داشتن هیچ‌گونه قطعه متحرک مکانیکی، انتقال حرارت را از طریق ترکیبی از همرفت طبیعی (Natural Convection) و تابش امواج مادون قرمز (Thermal Radiation) انجام می‌دهند. این ادوات فاقد هرگونه توانایی در خنک‌سازی، رطوبت‌گیری یا فیلتراسیون اجباری هوا بوده و صرفاً به مدار گرمایشی پکیج یا بویلر متصل می‌گردند.
- فن کویل‌های بوتان (سری BUT): سامانه‌های فعال الکترومکانیکی (Active) هستند. این تجهیزات با عبور دادن پرفشار هوا توسط بلوورهای سانتریفیوژ از روی کویل‌های فین و تیوب مسی، انتقال حرارت همرفتی اجباری (Forced Convection) را به ثبت می‌رسانند. بدین ترتیب در زمستان آب داغ پکیج/موتورخانه و در تابستان آب سرد مینی‌چیلر/چیلر مرکزی از کویل عبور کرده و یک سیستم اقلیمی چهارفصل را پدید می‌آورد.
۲. متالورژی ساخت و کالبدشناسی مهندسی فن کویل‌های بوتان
بهره‌برداری بی‌صدا، راندمان بالای ضریب انتقال حرارت سطحی و مقاومت در برابر پدیده‌های خوردگی الکتروشیمیایی و فرسایش در محصولات بوتان، مرهون ساختار مهندسی قطعات آن است. بر مبنای آموزش‌های فنی منتشر شده در مقاله آشنایی با اجزای فن کویل، اجزای بنیادین این دستگاه‌ها عبارتند از:
۲.۱. فناوری کویل‌های فین و تیوب (Hydrophilic Blue Fins)
کویل حرارتی/برودتی فن کویل بوتان از ۳ یا ۴ ردیف لوله مسی سایز ۳/۸ اینچ مرغوب با ضخامت یکنواخت و شیارهای ریز داخلی تشکیل شده است. لوله‌ها پس از قرارگیری فین‌ها، تحت فشار مکانیکی اکسپند (منبسط) می‌شوند تا پیوند متالورژیکی بدون ذره‌ای گپ هوایی بین مس و آلومینیوم ایجاد گردد.
وجود پوشش هیدروفیلیک (Blue Fin) بر روی آلومینیوم از تجمیع قطرات آب به شکل دانه و انسداد گذرگاه هوا در رژیم سرمایش جلوگیری میکند. آب کندانس به‌سرعت و به صورت فیلمی نازک به تشتک سرازیر شده، سطح تماس هوا با فین حفظ میشود و از رشد قارچ و بوی نامطبوع پیشگیری به عمل می‌آید. همچنین مقاومت به تست فشار هیدرواستاتیک تا ۱۶ بار، تضمین‌کننده ایمنی دستگاه در ساختمان‌های بلندمرتبه است.
۲.۲. بالانس دینامیکی پروانه‌ها و کاهش نویز صوتی
یکی از نگرانی‌های عمده در کاربرد فن کویل، نویز حاصل از پروانه‌های بادزن است. بوتان در دمنده‌های گریز از مرکز دوقلوی خود، از طراحی تیغه‌های انحنادار رو به جلو (Forward-Curved) بهره برده است که با استفاده از دستگاه‌های کامپیوتری تحت استاندارد دینامیکی بالانس می‌شوند. این امر ارتعاشات هارمونیک شاسی را مهار کرده و تراز فشار صوت را در دور پایین به کمتر از ۳۰ تا ۳۴ دسی‌بل (در حد سکوت کتابخانه) می‌رساند.
۲.۳. ساختار درین و تشتک عایق‌بندی‌شده
در حالت رطوبت‌زدایی تابستانه، چنانچه تشتک تخلیه به‌درستی عایق نباشد، سطح بیرونی آن تعریق کرده و به سقف کاذب آسیب می‌رساند. در تمامی مدل‌های بوتان، لایه بیرونی تشتک درین با فوم فشرده سلول‌بسته الاستومری به ضخامت استاندارد عایق شده و شیب داخلی تشتک مانع از ماندگاری آب راکد در گوشه‌ها میشود.
۳. بررسی دقیق تیپ‌های گوناگون فن کویل بوتان و کاربری‌های معماری
تنوع پیکربندی فن کویل‌های بوتان به مهندسان معمار و طراحان تأسیسات این امکان را میدهد تا بسته به الزامات دکوراسیون و ارتفاع سقف، بهینه‌ترین گزینه را برگزینند:
۳.۱. فن کویل‌های سقفی توکار بوتان (سری BUT-ceil)
این سری، پراستفاده‌ترین نوع در آپارتمان‌های لوکس است. دستگاه در فضای خالی بالای سقف کاذب (معمولاً در راهرو، ورودی یا بالای کمد دیواری) مستقر شده و هوای مطبوع از طریق کانال‌های عایق و پلنوم باکس به دریچه‌های دکوراتیو خطی یا مشبک سالن و اتاق‌ها هدایت میشود.
- مزایا: اختفای کامل بدنه دستگاه، امکان تغذیه هم‌زمان دو یا سه دریچه مجزا از یک یونیت با تقسیم کانال، عدم اشغال فضای کف یا دیوار.
- مدل پرچم‌دار فن کویل سقفی توکار بوتان مدل BUT-ceil-500 با راندمان بالا و ابعاد بسیار فشرده، نیاز به تخریب یا پایین آوردن تراز سقف کاذب را منتفی می‌سازد.

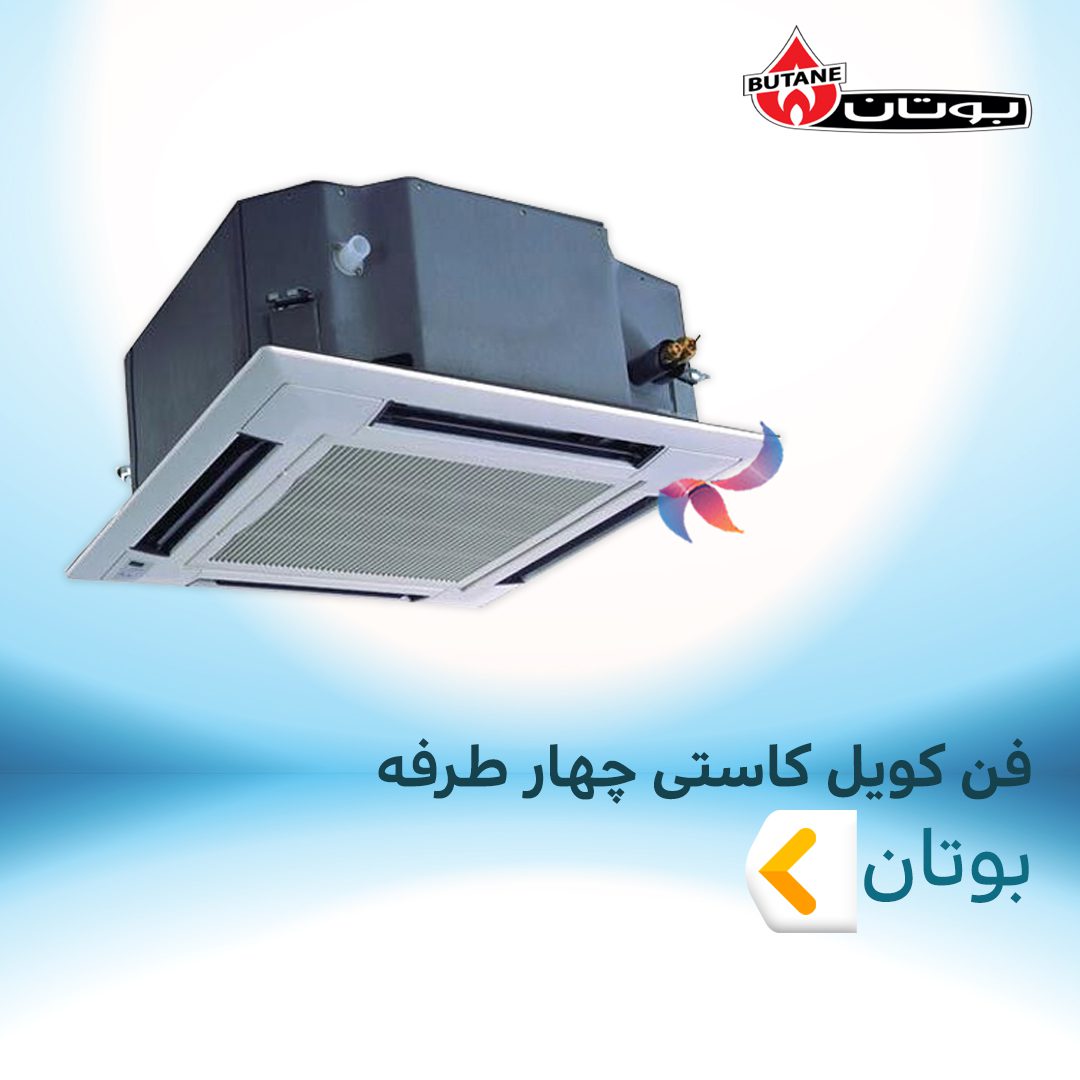

۳.۲. فن کویل‌های کاستی چهارطرفه بوتان (سری BUT-CASS)
تیپ کاستی چهارطرفه راه‌حلی ایده‌آل برای فضاهایی با سقف کاذب شبکه‌ای (تایل‌های ۶۰×۶۰ یا ۹۰×۹۰) است که در آن‌ها امکان کانال‌کشی طولی وجود ندارد. یونیت درون سقف قرار گرفته و تنها پنل دکوراتیو سفید رنگ آن در تراز سقف رویت میشود. دمپرهای برقی متحرک هوا را در چهار جهت افقی پخش می‌کنند.
- پمپ درین یکپارچه: فن کویل‌های کاستی بوتان مجهز به پمپ درین توکار با شیر یکطرفه هستند که توانایی هدایت آب تقطیر تا ارتفاع ۷۵ سانتی‌متر را دارد؛ در نتیجه اجرای لوله تخلیه آب حتی با وجود تیرهای بتنی ساق‌بلند امکان‌پذیر است.
- محصول شاخص فن کویل کاستی چهارطرفه بوتان مدل BUT-CASS-1400 با توان هوادهی ۱۴۰۰ CFM و ظرفیت برودتی چشمگیر، انتخابی ایده‌آل برای رستوران‌ها، تالارها، لابی‌های مرتفع و دفاتر مهندسی فلت است.

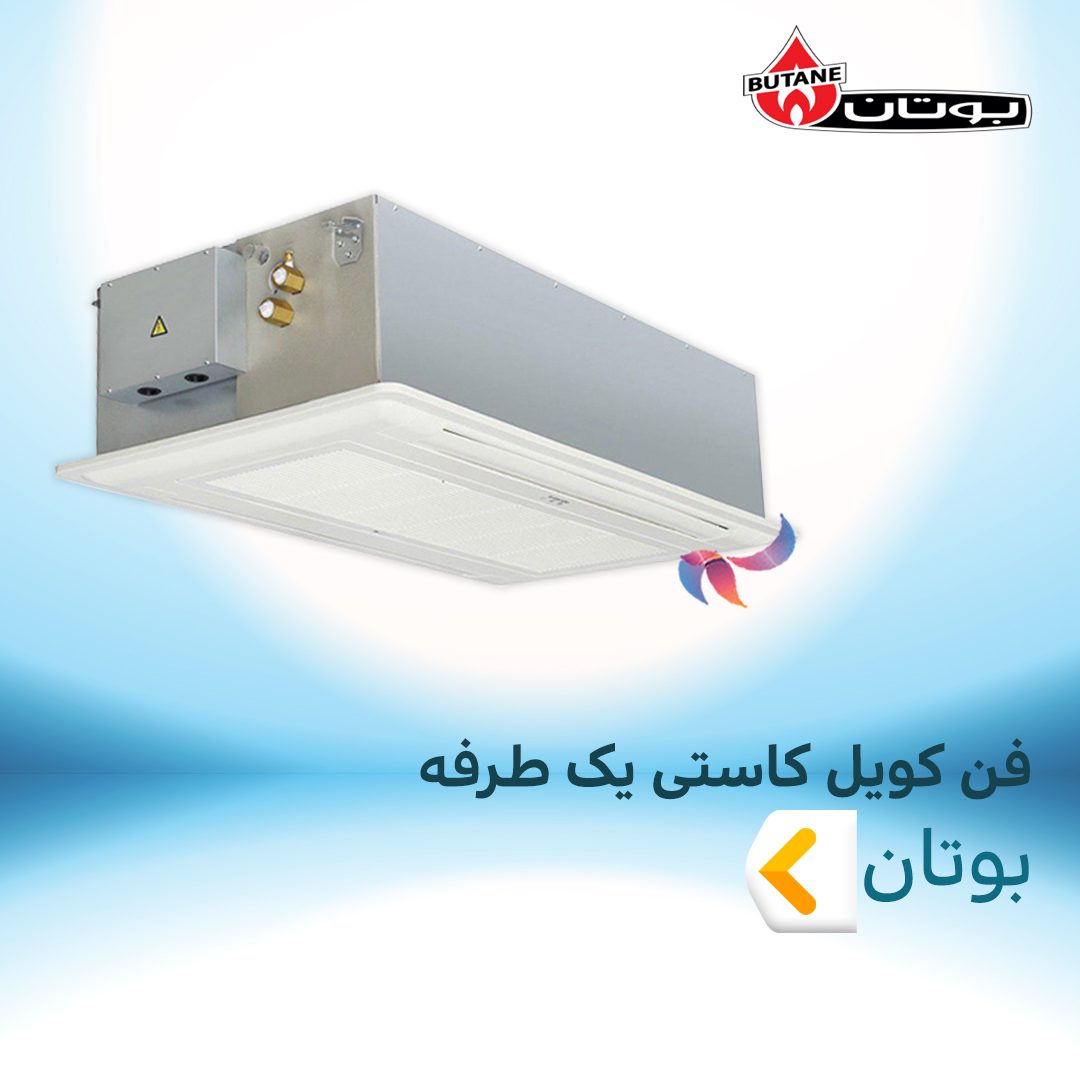

۳.۳. فن کویل کاستی یکطرفه بوتان (سری Butane One-Way Cassette)
برای اتاق‌های خواب با متراژ کم یا فضاهایی که دستگاه لزوماً باید در کناره دیوار و انتهای سقف کاذب نصب شود، زیردسته تخصصی فن کویل کاستی یک طرفه بوتان کاربرد دارد. دمپرهای این مدل با پرتاب زاویه‌دار و کشیده، هوا را در طول اتاق به گردش درآورده و از توزیع نامتوازن دما در کنج‌ها ممانعت می‌کنند.
۳.۴. فن کویل‌های دیواری و زمینی بوتان (سری BUT-wall و BUT-floor)
برای پروژه‌های بازسازی و اماکنی که فاقد سقف کاذب هستند:

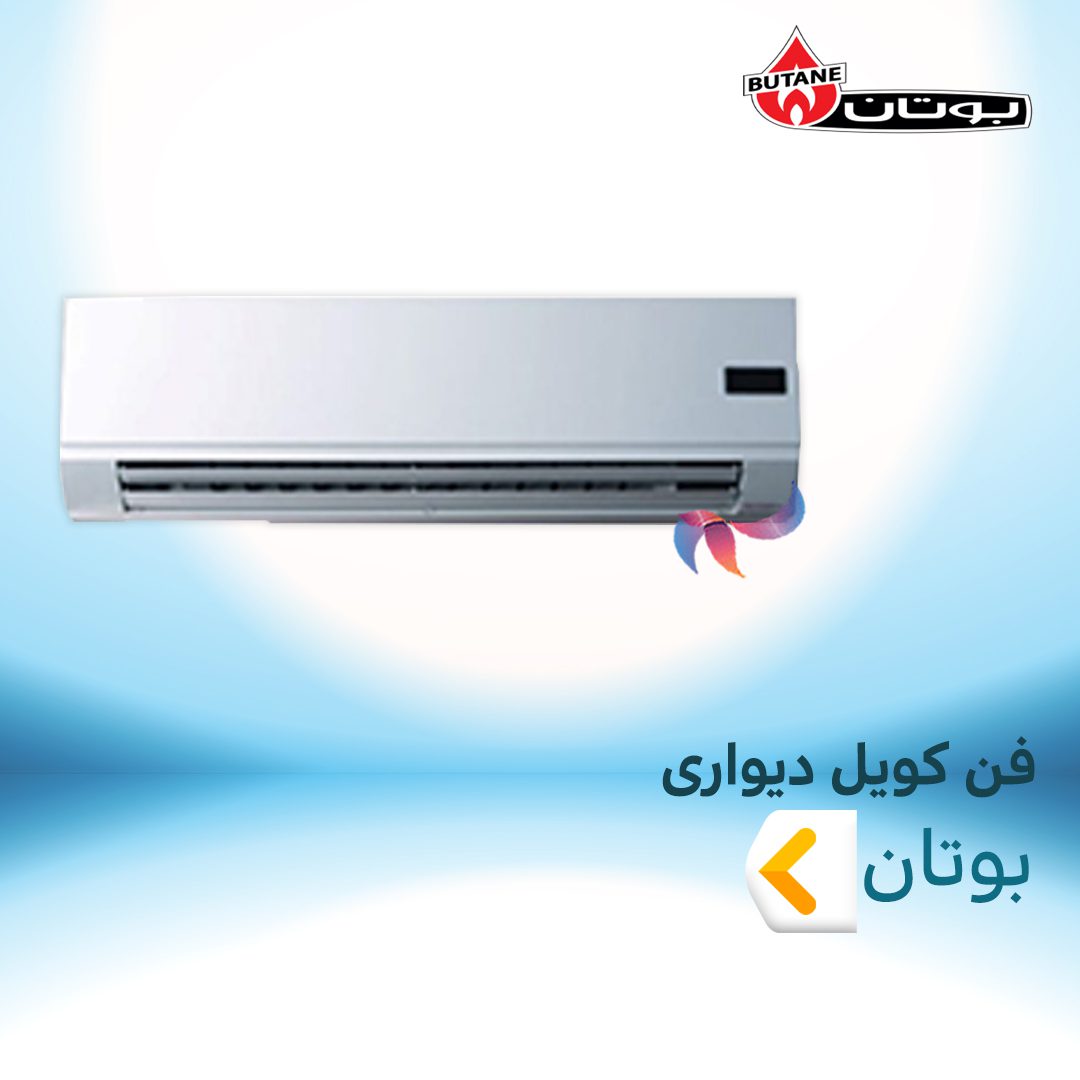

- سری دیواری: در صفحه فن کویل دیواری مشاهده میشود که این یونیت‌ها مشابه پنل داخلی اسپلیت بوده و با اتصال ساده لوله‌های آب ۳/۴ اینچ روی دیوار نصب می‌شوند و دارای ریموت کنترل بی‌سیم هستند.

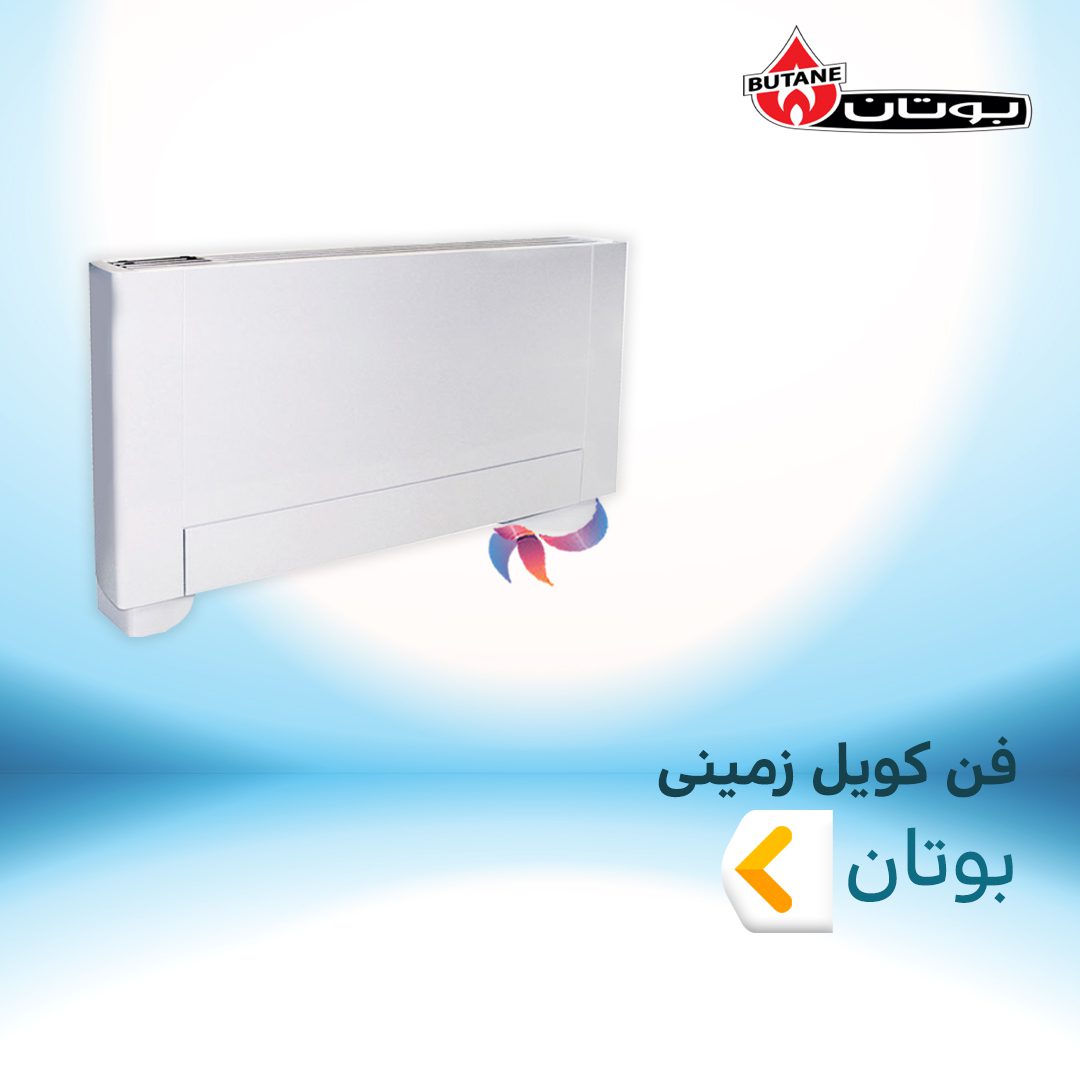

- سری زمینی دکوراتیو: مدل‌های پرکاربردی مانند فن کویل زمینی بوتان مدل BUT-floor-400 با بدنه مستحکم و دکوراتیو، مکش هوا را از زیر انجام داده و دهش عمودی یا شیب‌دار از بالا به سمت شیشه‌ها و پنجره‌ها دارند؛ پدیده‌ای که در زمستان مانع از نفوذ سرمای پنجره (Cold Draft) به کف اتاق میشود.
جدول مشخصات عملکردی و فنی مدل‌های مرجع فن کویل بوتان
۴. مقایسه جامع فنی: فن کویل بوتان در برابر رادیاتورهای شوفاژ پره‌ای و پنلی
انتخاب میان یک سامانه رادیاتوری یا سامانه مبتنی بر فن کویل، یکی از تصمیمات کلیدی در پروژه‌های ساختمانی است:
۴.۱. فن کویل در برابر رادیاتور پرچم‌دار بوتان ایل پریمو (IL Primo)
- رادیاتور آلومینیومی دایکاستی بوتان ایل پریمو (IL Primo) که با عمق ۹۵ میلی‌متری و بازدهی ۱۵۷ کیلوکالری بر ساعت در آکس ۵۰۰ شناخته میشود، اوج مهندسی رادیاتورهای بدون صدا و بدون فن است.
- ایل پریمو با بدنه آلومینیومی صیقلی، هیچ‌گونه صدای وزش باد، جریان هوای سرد در شروع به کار، یا استهلاک الکتروموتور ندارد.
- اما اگر مجتمع مسکونی مجهز به چیلر مرکزی یا مینی‌چیلر باشد، استفاده هم‌زمان از کولر آبی یا داکت اسپلیت جداگانه برای سرمایش و رادیاتور برای گرمایش، سبب تحمیل هزینه‌های سنگین تجهیزات موازی میشود.
- در این سناریو، فن کویل‌های بوتان با یک شبکه لوله‌کشی مشترک و اشغال نکردن فضای دیوار، هر دو خدمت را ارائه می‌دهند.
۴.۲. مقایسه با سری النا و ویتوریا بوتان
رادیاتورهای باریک و ظریف نظیر رادیاتور بوتان سری ویتوریا و بلوک‌های کامپکت مانند رادیاتور ۵ پره بوتان مدل Elena 600/5 با عمق باریک ۹۰ میلی‌متری و آکس‌های متنوع، برای فضاهای مسکونی متراژ پایین گزینه‌ای پایدار هستند.
با این وجود، به دلیل اتکای کامل بر جابه‌جایی طبیعی هوا، قادر به گرمایش فضاهایی با سقف‌های بلند (بیش از ۳ متر) نبوده و لایه‌بندی حرارتی (هوای داغ زیر سقف و هوای سرد روی کف) ایجاد می‌کنند؛ مشکلی که با پرتاب باد رو به پایین فن کویل‌های کاستی یا زمینی بوتان مرتفع می‌گردد.
۴.۳. مقایسه با رادیاتورهای پنلی فولادی
رادیاتورهای پنلی نظیر مدل‌های آی پن و ایرتورپن با بهره‌گیری از ورقه‌های ضخیم فولادی، اینرسی حرارتی بالایی داشته و با پکیج‌های دیواری سازگاری الکتروشیمیایی مطلوبی دارند.
طبق بررسی‌های مقایسه‌ای در مقاله کدام مارک رادیاتور پنل بهتر است، پنل‌های فولادی تابش گرمایی یکنواختی دارند، اما هرگز انعطاف‌پذیری اقلیمی و سرعت گردش هوای فن کویل‌های بوتان را در فصل گرما تأمین نخواهند کرد.
۵. محاسبه تقریبی مهندسی بر حسب متراژ برای شرایط اقلیمی معتدل
۶. لوله‌کشی، درین و ادوات جانبی در راه‌اندازی فن کویل بوتان
صرف خرید یک فن کویل باکیفیت بدون اجرای اصولی پایپینگ، بازدهی سیستم را به شدت کاهش میدهد. در شماتیک زیر، اتصالات استاندارد یک یونیت فن کویل به همراه ادوات کنترلی ترسیم شده است:
۶.۱. تله آب‌بند درین (P-Trap)
از آنجا که در فن کویل‌های سقفی توکار بوتان، تشتک درین در محفظه مکش منفی پروانه دمنده قرار دارد، عدم اجرای سیفون با ارتفاع آب‌بندی مناسب (حداقل ۵ تا ۷ سانتی‌متر) موجب میشود مکش هوا مانع از خروج آب به صورت ثقلی گردد. این پدیده باعث سرریز آب از تشتک به روی کناف سقف کاذب خواهد شد.
۶.۲. شیرهای موتوری دوراهه و سه‌راهه
برای اتصال به سامانه‌های هوشمند کنترل انرژی (BMS) یا ترموستات‌های اتاقی، نصب شیر موتوری روی خط رفت آب کویل الزامی است. این شیر با فرمان ترموستات، جریان آب سرد یا گرم را هنگام رسیدن اتاق به دمای مطلوب قطع میکند تا راندمان موتورخانه و چیلر حفظ شود.
۷. عیب‌یابی جامع، سرویس دوره‌ای و نگهداری تخصصی
برای تضمین کارکرد مداوم و طولانی‌مدت فن کویل‌های بوتان، بازرسی‌های ادواری و رفع سریع مشکلات احتمالی ضروری است.
در راهنمای تفصیلی موثرترین روش اسید شویی فن کویل + نکات مهم و کاربردی به این نکته اشاره شده است که با گذشت زمان، رسوبات املاح کلسیم و منیزیم موجود در آب مدار بر روی دیواره لوله‌های مسی کویل رسوب کرده و به عنوان عایق حرارتی عمل می‌کنند؛ بنابراین اسیدشویی تخصصی با بازدارنده‌های ضدخوردگی (Inhibitor) دوره‌ای تحت نظارت تکنسین ماهر برای احیای انتقال حرارت الزامی است
۸. نتیجه‌گیری مهندسی و راهنمای تصمیم‌گیری خرید
محصولات تهویه مطبوع بوتان (BUTANE) با تکیه بر استانداردهای پیشرفته طراحی، پاسخگوی طیف وسیعی از الزامات معماری و مهندسی هستند:
- اگر پروژه شما ساختمانی مسکونی با اولویت عدم مصرف برق، کارکرد بدون صدا، هزینه سرویس صفر و سیستم سرمایشی مستقل (مانند کولر آبی) است، رادیاتورهای آلومینیومی بوتان نظیر سری پرچم‌دار ایل پریمو، مدل‌های کم‌عمق ویتوریا یا پنل‌های اقتصادی آی پن و ایرتورپن بهترین عملکرد را ارائه می‌دهند.
- چنانچه پروژه مجهز به چیلر مرکزی، مینی چیلر اختصاصی یا پکیج با الزام سرمایش و گرمایش یکپارچه سقفی، کنترل‌پذیری مستقل زون‌ها و فیلتراسیون هوای معلق باشد، فن کویل‌های پیشرفته سری BUT بوتان در تیپ‌های سقفی توکار، کاستی چهارطرفه و یکطرفه، دیواری و زمینی با ارائه راندمان بالا، انتخابی ماندگار و مهندسی محسوب می‌شوند.
فروشگاه مرجع تاسیسات‌دات‌کام با سابقه درخشان در عرضه مستقیم سامانه‌های HVAC، مشخصات فنی دقیق، مشاوره‌های هیدرولیکی و بهترین شرایط خرید را برای فعالان صنعت ساختمان فراهم آورده است.
فن کویل سقفی توکار بوتان چه برتری ساختاری نسبت به سایر برندها دارد؟
فن کویل‌های سقفی بوتان با بدنه گالوانیزه مقاوم، فن‌های سانتریفیوژ آلومینیومی با بالانس استاتیکی و دینامیکی، کویل‌های ۳ ردیفه فین هیدروفیلیک و فشار کاری ۱۶ بار، کم‌صداترین عملکرد و بیشترین طول عمر را دارند.
سایز لوله‌های ورودی و خروجی آب فن کویل‌های بوتان چقدر است؟
آیا فن کویل‌های کاستی چهارطرفه بوتان نیازی به لوله‌کشی شیب‌دار درین دارند؟
خیر؛ فن‌کویل‌های کاستی ۴ طرفه بوتان به پمپ درین توکار با توان پمپاژ تا ۷۵ سانتی‌متر ارتفاع مجهز هستند که هدایت و تخلیه کامل آب کندانس را به سادگی انجام میدهد.
آیا برای فن کویل سقفی توکار بوتان نیاز به نصب ترموستات اتاقی جداگانه است؟
بله؛ مدل‌های سقفی توکار بدون پنل کنترلی روی بدنه عرضه شده و نیازمند ترموستات محیطی دیجیتال یا آنالوگ دیواری جهت کنترل دور فن و شیر برقی هستند.
شرایط گارانتی و خدمات پس از فروش فن کویل‌های بوتان چگونه است؟
این محصولات تحت پوشش شبکه گسترده خدمات پس از فروش بوتان قرار دارند و شامل ۲۴ ماه (۲ سال) ضمانت رسمی قطعات و پشتیبانی تامین قطعات یدکی هستند.
