خرید فن کویل “مقایسه انواع مدلهای موجود” در بازار + کاتالوگ و راهنمایی برای خرید

فن کویل نوع دیگری از تجهیزات سرمایشی است که در این شاخه به تقسیم بندی, تجزیه و تحلیل و مقایسه انواع فن کویل های موجود در بازار ایران و خارج از کشور پرداخته ایم. فن کویل برای مطبوع، خنک سازی و ایجاد گرما در  مکان های مسکونی، اداری و تجاری به کار برده می شود.

فن کویل ها بصورت کلی به چند مدل تقسیم بندی می شوند که عبارت اند از: فن کویل زمینی ، سقفی ، توکار و … . فن کویل در واقع دستگاهی است که از کویل های آلومینیومی با لوله های مسی و یک فن و موتور و دریچه تشکیل شده است.

هر آنچه بایستی درباره فن کویل دانست. ابزارهای گرمایشی و سرمایشی گوناگونی ساخته شده که هر یک عملکرد منحصر به فردی دارند. با دقت به سامانه لوله کشی و سیم کشی آپارتمان یا  شرایط هر ملک می توان یک سیستم متناسب حرارتی و برودتی را در بنا نصب نمود.

خرید فن کویل

فن‌ کویل نیز همانند این ابزار آلات بسیار کاربردی است که در اکثر آپارتمان های اداری، مسکونی و تجاری نصب شده و عملکرد متمایزی نسبت به سایر وسایل برودتی، حرارتی دارد.

در کل فن‌ کویل سیستمی است برای مطبوع و خنک سازی و همچنین ایجاد گرما در مکان های مسکونی، اداری و تجاری است.

این فن کویل متشکل از کویل و بلور فن، سیستمی که انرژی الکتریکی را به مکانیکی تبدیل می کند، پنجره دهش و جاذبه و بدنه اصلی می باشد. برای خرید فن‌ کویل بهترین روش مراجعه به نمایندگی فن‌ کویل می باشد.

نمایندگی فروش فن کویل می تواند مطلوب ترین فن کویل را با گارانتی موثق و با دارا بودن خدمات پس از فروش در دسترس استفاده کنندگان عزیز قرار دهد. کاربران عزیز می توانند با نمایندگی فن‌ کویل جهت آگاهی از لیست قیمت فن‌ کویل و خرید اقسام آن در تماس باشند. پس اگر می خواهید بدانید فن‌ کویل چیست و عملکرد آن به چه شکلی است و با انواع مختلف آن آشنا شوید تا پایان این مقاله با ما باشید.

فن‌ کویل چیست؟

فن‌ کویل سیستمی است که از راه پرش باد توسط بلور و گذر آن از کویل آب سرد یا آب گرم سبب ایجاد گرمایش و سرمایش محیط می شود. برای منتقل نمودن آب گرم یا سرد از مرکز لوله کشی فن‌ کویل استفاده می شود که آب سرد در این سامانه از یک سیستم مرکزی فراهم شده و آب گرم از طریق سیستم های مستقل یا موتور خانه اصلی نظیر پکیج گرمایشی فراهم می شود. بعضی از مدل ها برای فراهم سازی هوای مکش از سامانه هواساز اصلی بهره می گیرند.

فن‌ کویل چیست؟

فن کویل در انواع مختلفی نظیر فن کویل دیواری، فن کویل زمینی و فن کویل سقفی می باشد. عامل دیگری که  در خرید فن‌ کویل افزون بر شکل ظاهری می تواند دخیل باشد شامل گنجایش برودتی، حرارتی و مقدار هوادهی آن‌ها می باشد. این فن ها به وسیله ترموستات میزان دمای هوای اتاق را تنظیم می نماید.

انواع فن کویل

از ویژگی های فن‌ کویل می توان به نشر یکسان و خوشایند سرمایش و گرمایش، صافی تصفیه هوا که می توان به راحتی شستشو داد، توانایی نصب ترموستات جهت نظارت و طرح ریزی سیستم و هزینه محافظت کمتری نسبت به سامانه هایی با عملکرد گازی اشاره نمود.

فن‌ کویل ها با گذر هوا از بین کویل مسی شامل آب سرد در فصل گرما و کویل شامل آبگرم در فصل سرما نقش تهیه هوای خنک و گرم در فواصل گوناگون سال را بر عهده دارند.

معمولاً استفاده از  فن‌ کویل، غالباً در حالاتی که بخواهید درجه حرارت هر مکان  به صورت جداگانه مهار شود و هم اینکه از نقل و انتقال هوا و آلودگی در میان محیط های گوناگون جلوگیری کند بهترین گزینه به حساب می‌آید.

طبقه بندی انواع فن‌ کویل به شکل های گوناگون و بر طبق عوامل مختلف صورت می گیرد. یک نوع از این طبقه بندی بر طبق محل نصب و جای گذاری آن ها است. در این صورت به اقسام زیر تقسیم می شوند:

  • فن‌ کویل های دیواری
  • فن‌ کویل زمینی
  • فن‌ کویل سقفی

انواع فن کویل

کلیه نمونه ها، تجهیز شده به محفظه ای که برای نگهداری از کویل هستند. هر یک از این فن‌ کویل ها به علت عملکرد هایی که دارند در حال حاضر دارای وضعیت های مستقلی از دیگر سیستم ها شده اند. طبقه بندی ها برای این سیستم فقط محدود به این دو مدل نیست.

در یک طبقه بندی ویژه اقسام دو لوله و چهار لوله فن‌ کویل از هم جدا می شوند. اقسام دو لوله مقرون به صرفه تر کم حجم تر هستند.

فن‌ کویل چهار لوله برای برودت و حرارت هم‌زمان در هتل ها کارایی دارد و دو کویل جدا از هم دارد. مدل دیگر طبقه بندی بر طبق شکل راه اندازی صورت می گیرد که در آن توکار و روکار بودن در راه اندازی از هم جدا می شوند.

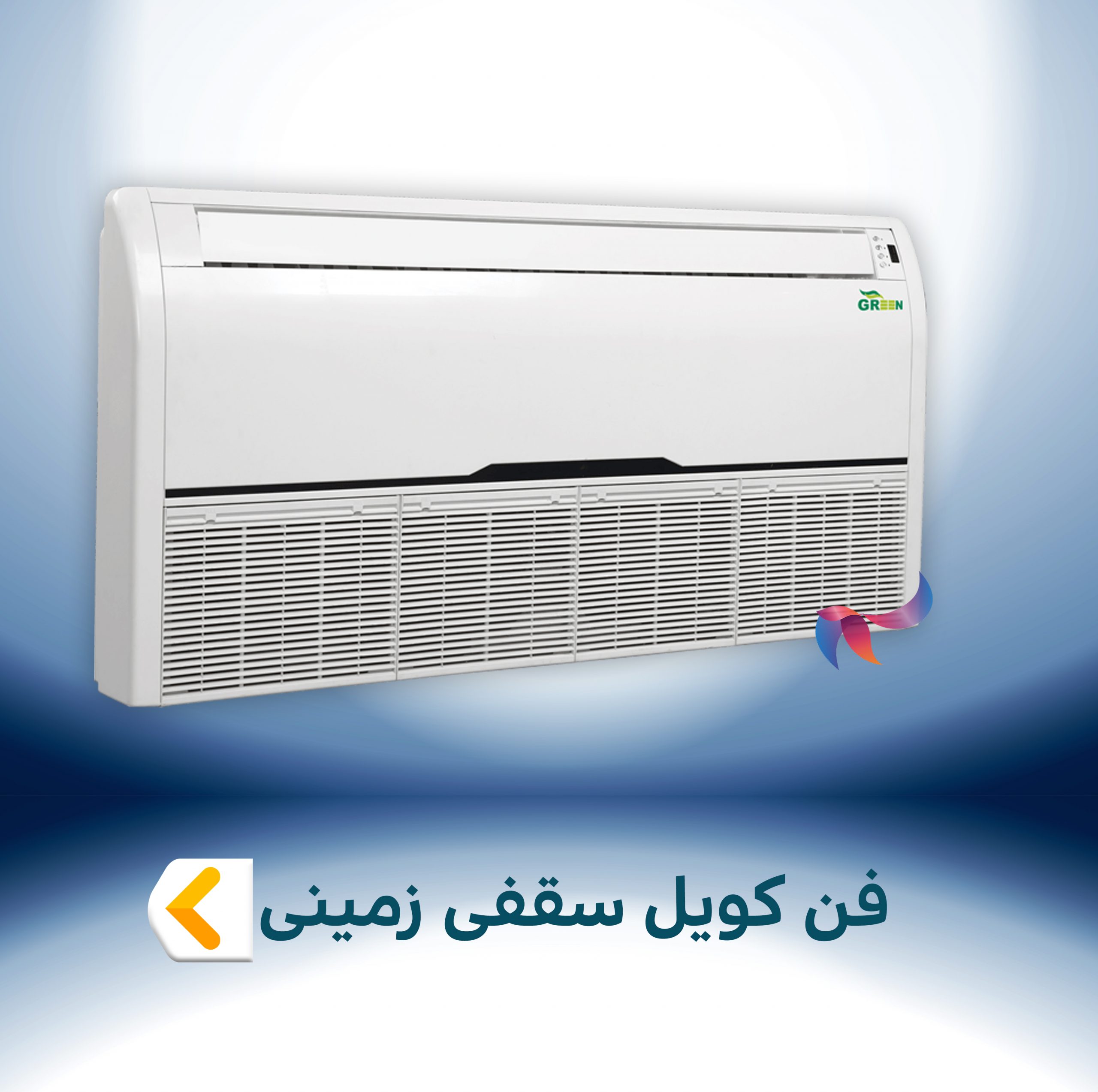

هریک از مدل های فن‌ کویل دیواری، فن‌ کویل سقفی و فن‌ کویل زمینی برای محل های ویژه ای طراحی می شوند:

فن‌ کویل سقفی بیشتر برای مکان هایی مانند اداره ها، دانشگاه ها و مناطقی با محیط کوچک به کار می روند. چون که اولاً در این مکان ها مقدار محیط اشغالی بسیار مهم است و دلیل بعدی در چنین مکان هایی با توجه به گنجایش هوای اندک، احتیاج به حجم های بالای سیستم برای تولید حرارت و برودت نیست.

فن کوئل سقفی

مدل توکار فن‌ کویل سقفی به علت صدای کم در هتل ها و مراکز اقامتی به طور وسیع استفاده می شود. بهتر است بدانید که در نوع گفته شده فن‌ کویل کاملاً مخفی بوده و فقط شبکه خروجی هوا آشکار است. از مهم ترین مدل های این فن‌ کویل می توان به فن‌ کویل سقفی و فن کویل کانالی اشاره نمود.

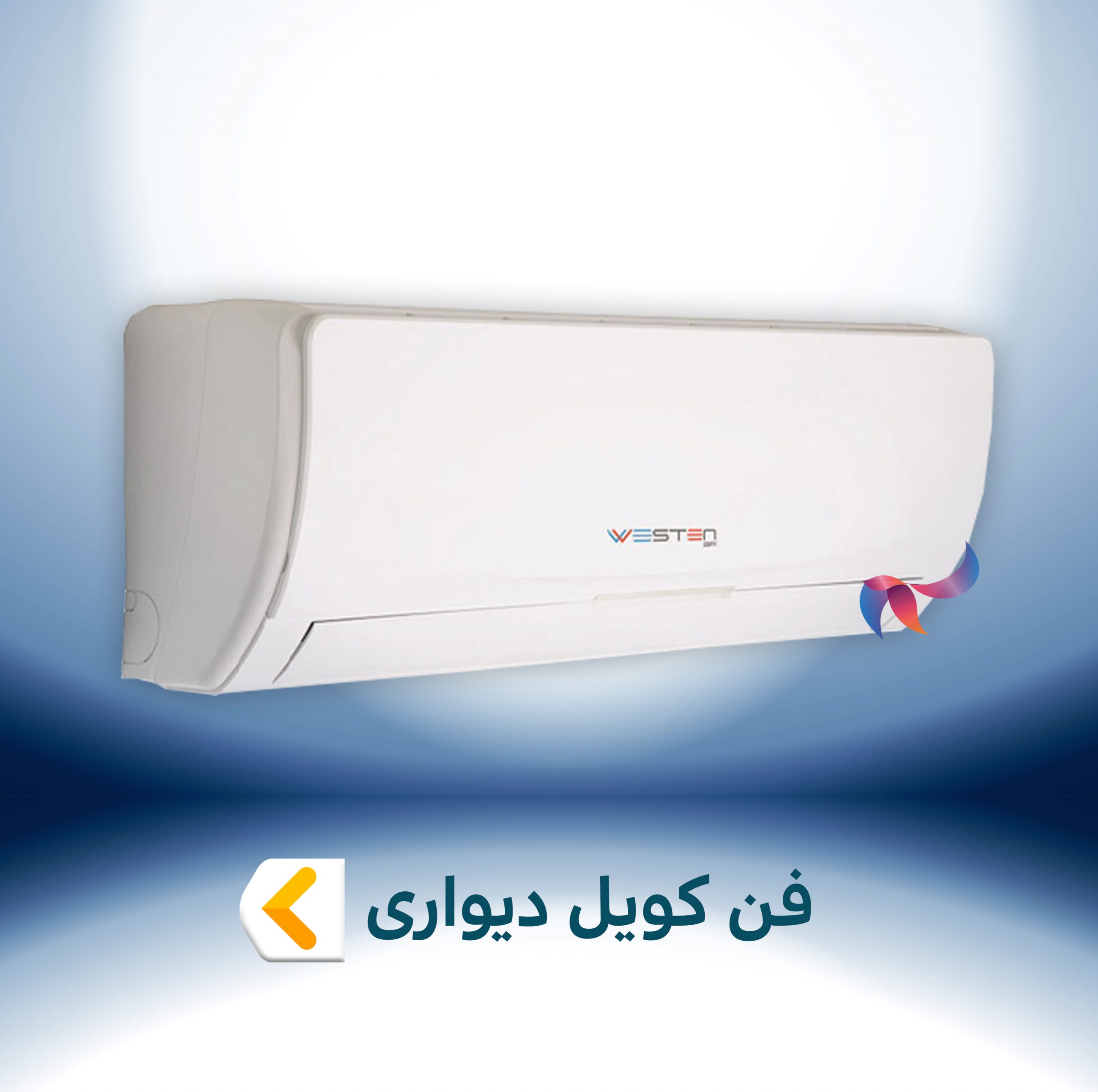

در فن‌ کویل دیواری به علت راه اندازی آسان و قابلیت تغییر و سرویس مجدد بدون ایجاد هیچ گونه نقصی در آپارتمان، کاربرد آن بیشتر در محیط هایی مانند بانک و مجتمع های تجاری دیده می شود.

فن‌ کویل دیواری

این مدل تقریباً گنجایش اندکی دارد و یکی از رایج ترین مدل مورد استفاده این نوع فن کویل است. فن‌ کویل دیواری به دلیل شباهت با انواع اسپیلت همیشه با آن اشتباه گرفته می شود‌.

  • فن‌ کویل زمینی

در این نوع بیشتر در مدارس، آپارتمان های مسکونی، شخصی و محل هایی که سرویس راحت و نقص اندک مدنظر است راه اندازی می شوند. این سیستم ها به شکل ایستاده نیز تولید می شوند.

فن کویل زمینی

این نوع فن کویل نسبت به دو مورد قبلی توانایی حمل و نقل و سرویس سریع و آسان تری دارد. فن‌ کویل زمینی نمی تواند در محیط هایی با متراژ کم نصب شود زیرا خو  محیطی زیاد را اشغال می کند.

  • فن‌ کویل سقفی توکار

یکی از کاربردی ترین انواع فن‌ کویل، فن کویل سقفی توکار است. از مزیت شگفت انگیز این سیستم می توان به صافی های قابل شستشوی، سرویس آسان و سرو صدای کم آن اشاره نمود. به علاوه در این مدل همواره کنترل کننده وجود ندارد.

فن‌ کویل سقفی توکار

  • فن‌ کویل سقفی روکار

در این نوع دارای توانایی منحصر به فردی از حیث جذب دارد. جذب هوا در فن کویل سقفی روکار می تواند در پشت یا زیر آن واقع شده باشد. این سیستم همواره قابلیت تولید فشار استاتیکی بالایی دارند. این نوع فن‌ کویل سقفی می تواند به شکل چهار لوله ای و یا دو لوله ای نیز عرضه شود.

این نوع تجهیزات از حیث شکل و شمایل ظاهری می توان آن را در زمره  فن های سقفی توکار قرار داد. این سیستم ها در گنجایش های مختلفی تولید می شوند و تحت عنوان مجرا یا کانالی مشخص می شوند.

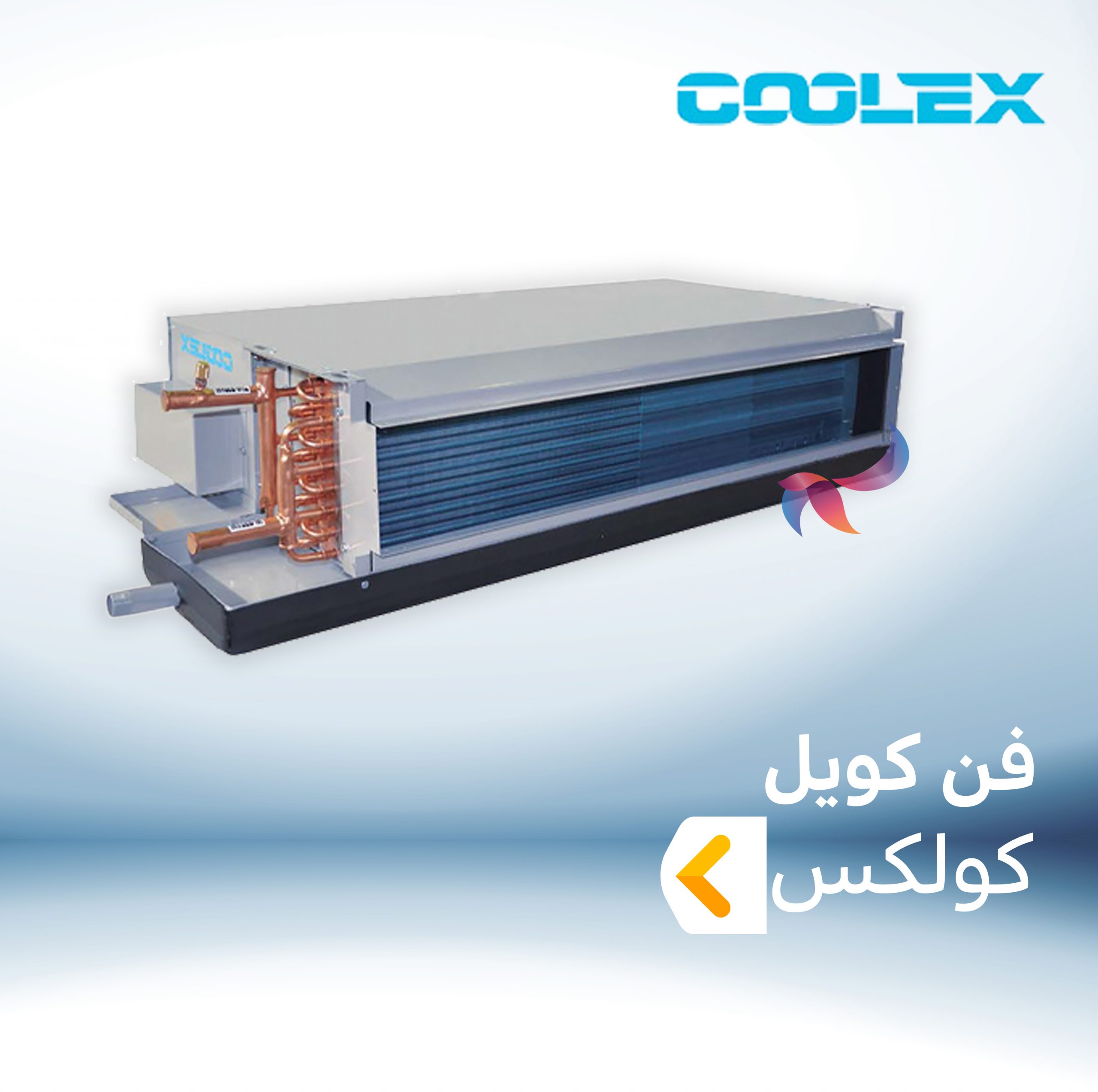

اقسام فن‌ کویل کانالی همواره از گنجایش های بین 800 الی 3000 CFM تولید و به بازار وارد می شوند. این مدل به علت گنجایش و مدل تسهیم هوایی که دارند می تواند یک مدل خیلی مناسب برای مکان های صنعتی و تجاری باشد‌

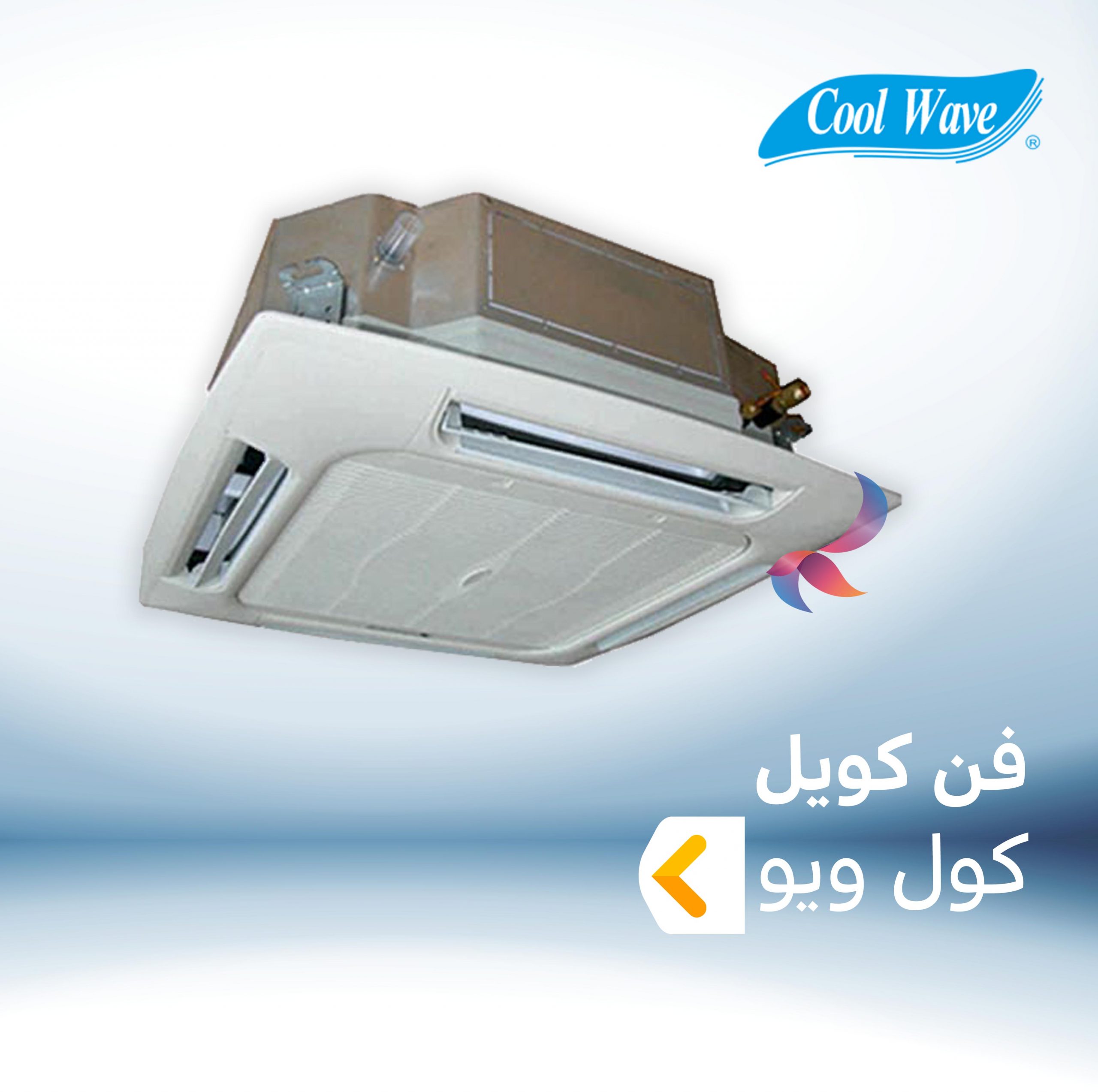

  • فن‌ کویل کاستی یک طرفه

در این نوع فن‌ کویل کاستی به علت توانایی که در راه اندازی در ارتفاع های کم و زیاد مخصوصاً در سقف های کاذب دارد ، یک مدل کاملاً منحصر به فرد و محبوب است. در این نوع به علت پرش باد در یک سو همواره در قسمت خاصی از هر اتاق قابل نصب می باشد.

  • فن‌ کویل کاستی چهار طرفه

فن‌ کویل کاستی چهار طرفه به علت پرش باد در هر 4 جانب  خیلی خاص و پر فروش است و از دیگر خصوصیت های این فن‌ کویل می توان به راه اندازی و نصب سریع و آسان آن اشاره نمود.

بررسی جامع اجزای تشکیل دهنده فن‌ کویل

فن کویل دارای اجزای مختلفی است که در این بخش به بررسی جامع هر کدام می پردازیم

  • کویل:

کویل جزئی از فن‌ کویل است که متشکل از لوله های مسی با تخلیه کننده های آلومینیومی است. لوله های مسی معمولاً دو یا سه رج می باشد و این لوله ها به گردآورنده ورود و خروج اصلی وصل می شوند که اولی مسئول ورود آب گرم در فصل سرما از دیگ و آب سرد در فصل گرما از چیلر را بر عهده دارد و دومی ویژه عودت آب به سوی موتور خانه مرکزی می باشد.

بررسی جامع اجزای تشکیل دهنده فن‌ کویل

کویل مسی احتمال انسداد و حتی چکه را دارد مخصوصاً در بخش اتصالات که بعد از چک کردن بایستی محل آن به وسیله نیروی متخصص جوشکاری شود.

  • فندک:

فندک خود حاوی موتور، استوانه پلاستیکی(هوزینگ)، فن و تخلیه آب می باشد که روی آن جای گرفته اند. تخلیه آب یا سینی در این برای راحتی انجام تعمیرات مورد استفاده قرار می گیرد.

  • الکتروموتور:

موتور استفاده شده در فندک معمولاً با توجه به اندازه و جنس فن‌ کویل در اقسام گوناگون نظیر  موتور شفت کوتاه، یک شفت و دو شفت وجود دارد. سیر این الکتروموتور ها  معمولاً 3 دور می باشد که با دستور ترموستات 3 مرتبه ای یا کلید ویژه به هریک از آن ها فرمان می دهد. هر چقدر میزان سیر سیستم افزایش یابد سبب بالا رفتن میزان هوادهی آن می شود.

  • فن:

فن نقش حرکت هوا را دارد. در حقیقت الکتروموتور سبب به حرکت در آمدن فن می شود. فن ها نیز منوط به نوع فن‌ کویل به شکل چپ گرد و راست گرد و از حیث جنس پلاستیکی یا آلومینیومی می باشد.

  • هوزینگ:

به بخشی که فن در داخل آن جای می گیرد هوزینگ گفته می شود و به شکل پلاستیکی یا آلومینیومی است که سبب هدایت گردش هوا به سیستم می شود.

  • سینی در این:

نقش این سینی تخلیه آب است. در واقع آبی که از چکیدن نم موجود در هوا در فصل گرما به علت وجود نقطه شبنم ، روی سطح کویل ایجاد می شود روی این سینی ریخته شده و به وسیله لوله تخلیه موجود روی این سینی از طریق یک شلنگ ویژه به لوله تخلیه آب آپارتمان وصل می گردد  و در نتیجه باعث تخلیه می شود.

انواع فیلترهای فن کویل

فیلتر: منوط به انواع فن‌ کویل در دو نوع فلزی و پلاستیکی موجود می باشند. این صافی ها قابلیت شستشو و همچنین تعویض را دارند. نقش آن زمانی که در گذر هوای ورودی به این فن قرار می گیرد مانع از ورود گرد و خاک و هر نوع  پسماند های موجود در هوا به درون فن‌ کویل می باشد.

انواع فیلترهای فن کویل

این صافی بایستی پیش از نصب سرویس گردد و گرد و خاک موجود در آن را پاک کرد.

  • شیر هوا گیری:

شیر هواگیر بر روی لوله اصلی کویل واقع شده است و به دو شکل خودکار و دستی می باشد و نقش هواگیری سامانه را بر عهده دارد. مسلماً برخی از برند ها سازنده فن کویل بر روی هر دو شیر مهم کویل، هواگیر راه اندازه کرده اند.

  • کلید سلکتور

کلید سلکتور دارای چند وضعیت خاموش، روشن، دور کم، زیاد و متوسط می باشد. فن کویل ها می توانند هم به وسیله ترموستات و هم به شکل دستی از طریق کلید سلکتور مهار شوند. بهتر است بدانید که از این کلید در فن‌ کویل زمینی می توان استفاده کرد و در فن کویل سقفی این کار فقط به وسیله ترموستات انجام می گیرد.

در بخشی که 4 حالت وجود دارد نول و سیر کند ، سریع و متوسط فن کویل و در بخش دیگر فاز و نول به کلید سلکتور متصل می شود.

در فن‌ کویل سقفی و فن‌ کویل کانالی برای مهار سیر و خاموش و روشن کردن آن از ترموستات 3 مرحله ای استفاده می شود.

آشنایی با مزایای فن‌ کویل

به صورت کلی فن‌ کویل دارای مزیت های بسیاری است. به همین دلیل استفاده از آن ها در درون آپارتمان ها متداول است و در میان مهندسین کار فرمایان ساخت و ساز بسیار مطلوب است. زیرا که می تواند طیف وسیعی از کارهای اثر بخش را پوشش دهد. در ادامه به وارسی هر کدام از مزیت ها این ابزار می پردازیم:

  • جدا سازی مستقل بخش ها

یکی از اصلی ترین مزیت های فن‌ کویل نسبت به دیگر سیستم ها توانایی مهار آن در وزن می باشد.

با توجه به ناحیه وزن بندی در آپارتمان برای هر بخش می توان دما را به شکل متمایز تنظیم کرد. به عنوان مثال در یک بخش مسکونی اگر مقدار 5 عدد فن‌ کویل موجود باشد هریک از آن ها می توانند دمای مطلوب خود را داشته باشد و هر فرد می تواند در اتاق خود دما را تنظیم کند.

آشنایی با مزایای فن‌ کویل

فن‌ کویل ها دارای سامانه نظارتی می باشد که به وسیله آن می توان دمای هوا را کنترل نموده و دما پای دمای اتاق را سنجیده و به سیستم فرمان قطع و وصل می دهد. همچنین می توان سیر گردش موتور را به صورت مجزا بررسی کرد‌

  • تقسیم دمای مطلوب

تقسیم دمای مطلوب از دیگر مزیت های فن‌ کویل می باشد. از آنجایی که فن‌ کویل ها از نوع گردش اجباری است و برای تقسیم دما از فن بهره می گیرد و به وسیله تولید گردش باد ، هوا را به کلیه نقاط تقسیم می کند و به سرعت دما را در قسمت های گوناگون اتاق تنظیم می نماید.

و اینکه در زمان طراحی می توان با دقت به کاربری آپارتمان، مکان درب ها، پنجره ها و نقشه ساختمان، مکان فن کویل را به صورتی برگزید که مطلوب ترین تقسیم دما را برای ساکنین ایجاد کند.

  • برودتی و حرارتی بودن فن کویل

از خصوصیت های خیلی مهم فن‌ کویل ها این است که این ابزار هم در فصل گرما هم در فصل سرما مورد استفاده قرار می گیرد. برای تعویض سامانه در زمان تغییر فصل، لازم است متصدی تعمیرات و محافظت موتور خانه سامانه را به طور کلی در درون موتور خانه تغییر دهد تا در تمامی آپارتمان این تغییر روی دهد.

فن‌ کویل از لحاظ نوع لوله کشی به دو شکل 2 لوله ای و 4 لوله ای طبقه بندی می شوند، در نوع 2 لوله ای کویل های حرارتی و برودتی برابری است  و فن‌ کویل 4 لوله ای کویل های برودتی و حرارتی به صورت مجزا می باشد.

  • اعمال ساده تر و جای گیری محوطه کمتر زیر سقف

برای اعمال سامانه فن کویل لازم است 2 لوله آب آمد و شد به آن لوله کشی شود و برعکس سامانه های داکت اسپیلت احتیاجی به کانال کشی ندارد، از این رو در زمان اعمال، محوطه کمی را اشغال می کند و بدین گونه مسئولان سامانه های تأسیسات، کار راحت تری را در مقابل خود دارند، زیرا که منتقل نمودن لوله کشی در زیر سقف کار راحت تری نسبت به کانال کشی در زیر سقف است.

بررسی معایب فن‌ کویل

در این بخش می خواهیم به معایب های فن‌ کویل بپردازیم. در تولیدات معمولاً هیچ سامانه ای کامل نیست و هر ابزاری در کنار مزیت های خود معایبی نیز خواهد داشت.

بررسی معایب فن‌ کویل

آشنایی جامع با ابزارهای خنک کننده به ما کمک می کند که آن را در محل متناسب خود تعیین و استفاده کنیم.

  • تعمیرات و محافظت بسیار

تعمیرات و محافظت بسیار  یکی از معایب این سیستم می باشد. مقدار فن‌ کویل ها در یک آپارتمان بالا می باشد، در این صورت مقدار زیاد ابزارهای مکانیکی، مقدار نقص ها را در آپارتمان بالا می برد.

بهتر است سالانه به سرویس فن‌ کویل ها بپردازید که این امر نیازمند نیروی فنی متخصص و هزینه می باشد. این فن دارای قطعات بسیاری است که هر یک احتمال نقص  و پوسیده شدن دارد، اما سرویس فن کویل نسبت به سایر ابزارهای موتور خانه پیچیده نیست.

  • کندانس در فصل گرما

از دیگر معایب کندانس آب در فصل گرما است. تجهیزاتی که در فصل گرما نقش دارند کویل آن کندانس آب را در پی دارند. هنگام گذر آب سرد از کویل ها بر روی لوله های آن، قطرات آب تولید می شود که باید این قطرات ایجاد شده از درون فن‌ کویل به محوطه بیرون انتقال داده شود که در سامانه زیر ساخت ها از لوله در این برای خارج شدن آب استفاده می شود.

  • عدم تولید هوای تازه

فن کویل هوای درون اتاق را خنک نموده و دوباره این هوا را در اتاق پخش می کنند. بر اساس استاندارد مقررات ملی تولید کنندگان باید حتماً هوای تازه و خنک آپارتمان ها را برای ساکنین تهیه کنند.

هوای تازه افزون بر اینکه اکسیژن درون آپارتمان را تهیه می کند سبب خروج آلودگی ها نیز می شود. در این صورت آپارتمان های دارای سامانه فن‌ کویل احتیاج به سامانه کمکی هوای تازه را دارند. لیکن بعضی از این فن کویل ها دارای مجرای هوای تازه می باشند که توسط آن می توان هوای تازه درون اتاق را فراهم نمود.

پارامترهای مهم در گزینش فن‌ کویل

  • نوع

فن کویل ها دارای اقسام گوناگونی چون فن‌ کویل سقفی ، فن کویل کاستی یک طرفه ، فن کویل کاستی 4 طرفه، فن‌ کویل زمینی ، روبرو زن، شیب‌دار و فن کویل کانالی و… می باشند که بر طبق نوع استفاده به وسیله متخصصان انتخاب می شوند.

پارامترهای مهم در گزینش فن‌ کویل

  • ظرفیت

مهم ترین و نخستین عامل در هنگام انتخاب و خرید فن‌ کویل، مطلوب بودن ظرفیت برودتی و حرارتی آن می باشد. در زمان ارزیابی ظرفیت فن‌ کویل که بر حسب مقدار بار سرمایشی کل هر فضا فراهم می گردد، همیشه تلاش نمایید که گنجایش فن‌ کویل را در گردش متوسط  پایه ارزیابی قرار دهید.

  • ابعاد

فن‌ کویل گزینشی بایستی از لحاظ ابعاد نیز در مکان مورد نظر قابل راه اندازی و نصب باشد. مسئله ابعاد به ویژه در مورد فن کویل سقفی و فن‌ کویل کاستی از اهمیت خاص و مهمی برخوردار است. پیش از خرید فن‌ کویل کلیه ابعاد را باید دوباره کنترل کنید.

  • کویل

کویل در حقیقت همان مکان گذر سیال سرد یا گرم می باشد و همواره از جنس لوله های مسی با فین آلومینیومی تهیه می شود.

قیمت انواع فن کویل

قیمت اساساً در گزینش و خرید هر محصولی می تواند مهم باشد اما موقع خرید فن‌ کویل افزون بر نقش فراهم آوری وضعیت راحتی دمایی ساکنین، موضوع طول عمر ، عملکرد، صدا، گنجایش و زیبایی آن نیز از اهمیت ویژه ای برخوردار است. احتمالاً می توان گفت قیمت آن با نگرش به اهمیت و عملکرد آن زیاد مهم نیست.

قیمت انواع فن کویل

در مجموع تعیین نوع فن‌ کویل بسته به طراحی معماری آپارتمان و نوع کاربری آن دارد و هیچ یک از انواع فن کویل نسبت به سایرین برتری ویژه ای ندارد و قطعاً با توجه به مکان مورد نظر نصب آن ها بایستی ارزیابی و تعیین شوند.

شما می توانید از طریق سایت های مختلف لیست قیمت فن‌ کویل دلخواه خود را  مشاهده نموده و با سایر قیمت ها تطبیق داد. نرخ های ثبت شده در این لیست، آغاز نرخ فروش فن‌ کویل در بازار می باشد.

آشنایی با نحوه کار فن‌ کویل

آب گرم ، آب سرد از موتور خانه اصلی به وسیله لوله اصلی کویل داخل لوله های مسی می شود و بعد از گردش در درون توالی های لوله های مسی، به وسیله چرخش اجباری هوا روی کویل ، فاقد گرما یا سرمای خود می شود و به وسیله لوله خروج کویل به سوی موتور خانه اصلی برگشت می خورد.

آشنایی با نحوه کار فن‌ کویل

این فن سبب می شود هوا از ورودی فن‌ کویل، که یک صافی را برای جلوگیری از آلودگی ها راه اندازی کرده اند جذب می کند و به سوی کویل به چرخش در می آورد. با گذر هوا از میان فین هایی از جنس آلومینیوم، جا به جایی گرما یا سرما به وسیله فین ها به هوا صورت می گیرد و هوای پیرامون را خنک یا گرم می کند.

دمای پیرامون گاهی به وسیله ترموستات تنظیم می شود، هنگامی که دمای پیرامون با دمایی که روی ترموستات کنترل شده است، برابر شود ترموستات فرمان قطع فن را صادر نموده ولی چرخش آب همان‌طور در کویل امتداد دارد.

کلیه لوله های ورودی و خروجی به سیستم قطعاً بایستی عایق کاری شوند تا در فصل گرم دست‌خوش تعرق نشوند به گونه ای که بر روی لوله ها نمناک شود و سبب ریزش آن بر روی سقف یا زمین شود. اگر چرخش آب داخل کویل به خوبی صورت نگیرد بایستی که کویل سیستم به وسیله شیر هواگیر که بر روی لوله مرکزی کویل قرار گرفته هواگیری شود، تا آب به طور تام گردش داشته باشد، مطلوب است این کار در اول فصل صورت گیرد.

لوله ای که به لوله تخلیه آب متصل می شود قطعاً باید دارای مقداری شیب به طرف خروج آب داشته باشد تا آب به راحتی بتواند به طرف خارج حرکت کند و این کار سبب می شود آب درون سینی در این جمع نشود.

شیوه کار فن‌ کویل برقی

مقصود از فن‌ کویل برقی در حقیقت نوع مبدأ انرژی مورد مصرف آن است که جریان الکتریسیته عمل می کند. کلیه اقسام موجود در بازار از مدل برقی است.

نحوه کار آن‌ها به این شکل است که فن به وسیله یک موتور الکتریکی به حرکت در آمده و هوا را به درون سیستم کشانده و بعد از عبور هوا از روی کویل شامل آب گرم یا سرد، مبادرت به بالا و پایین آوردن درجه دمای هوا می کند. هوا از صافی گذر نموده تا آلودگی ها و ذرات گرد و غبار از آن ها گرفته شود.

شیوه کار فن‌ کویل برقی

آب سرد به وسیله سیستم دیگر به نام چیلر و آب گرم به وسیله سیستم دیگری تحت عنوان دیگ آب گرم موتورخانه ها فراهم شده و به لوله های فن‌ کویل برقی فرستاده می شوند. در مدل دیگری آب سرد و آب گرم به جای اینکه به فن کویل فرستاده شود، ماده خنک کننده بی واسطه از لوله کشی مسی به سوی فن‌ کویل ها ارسال می شود‌.

در این مدل از سیستم های VRF و GHP بهره گرفته می شود. سیستم VRF و GHO در خارج از آپارتمان راه اندازی می شود و در کلیه فصول مطبوع کننده را به فن‌ کویل ها فرستاده تا نقش حرارتی و برودتی هوا در این بخش صورت گیرد.

روش های مناسب انتخاب فن‌ کویل

فن‌ کویل در گنجایش های گوناگون از حیث هوادهی توزیع می شوند که در گنجایش ها 200، 400، 600، 800 و 1000 با واحد cfm طبقه بندی می شود.

با نگرش به اینکه فن‌ کویل یک کالای دو فصلی است برای انتخاب آن بایستی معیار بازده نرم افزار HAP در فصل گرما برای خنک سازی مورد خواست گرفته شود چون که گنجایش یک مبدل گرمایشی برای منتقل نمودن گرمای آب سرد ، معمولاً یک دوم میزان آن در وضعیت مصرف آب گرم می باشد. بنابراین اعمال لوله کشی و اندازه لوله متصل به سیستم بایستی بر پایه آب سرد صورت گیرد.

روش های مناسب انتخاب فن‌ کویل

همان‌طور که می دانید این تجهیزات را بایستی بر طبق شرایط برودتی تعیین نمود که میزان دبی هوای مورد خواست و بار  گرمایشی مورد نیاز را تعیین کرده و به وسیله کاتالوگ فن‌ کویل شرکت مورد نظر میزان مطلوب را برگزید.

یکی از مهم‌ترین مسائل در انتخاب این تجهیزات میزان دبی فن‌ کویل است. که در مدل سازی پایانی و تعیین چیلر بسیار حائز اهمیت است. چون که برای تعیین چیلر بایستی مجموع کلی این دبی ها را اولویت تعیین آن  قرار دهید.

آشنایی با فن‌ کویل گرمایشی و سرمایشی

فن‌ کویل گرمایشی و سرمایشی شامل یک سامانه اصلی واحد و هماهنگ که پروسه حرارتی و برودتی محوطه را در آپارتمان انجام می دهد. خرید فن‌ کویل این چنینی کاملاً مقرون به صرفه بوده و معمولاً برای ساختمان هایی کوچک گزینه مناسبی است.

آشنایی با فن‌ کویل گرمایشی و سرمایشی

فن‌ کویل گرمایشی و سرمایشی رایج ترین و ساده ترین سامانه های تهویه مطبوع به خصوص برای درون شرکت ها و ساختمان های کوچک است .

این سیستم به گونه ای فعال و مطلوب است که می تواند همچون یک واحد غیر وابسته تهویه ای ، یک محوطه را پوشش می دهد. از فن‌ کویل ها می توان در فصل زمستان به عنوان حرارتی و در فصل تابستان به عنوان واحد برودتی استفاده کرد.

تمامی این خصوصیت ها و توانایی ها توانسته فن‌ کویل حرارتی و برودتی را به پر طرفدارترین سامانه های تهویه برای آپارتمان های کوچک و بزرگ تبدیل کند. بهتر است بدانید فن‌ کویل دارای بخش های گوناگون با کاربردهای مختلفی است. محافظت و تعمیر به موقع آن بسیار حائز اهمیت است.

اقسام فن‌ کویل از لحاظ تأمین هوای تازه

فن‌ کویل ها از لحاظ تأمین هوای تازه به 2 شکل به کار گرفته می شود.

  • نوع اول:

اگر فن‌ کویل ها منحصراً به عنوان برودتی، حرارتی به کار روند بایستی هوای تازه به وسیله هواساز اصلی فراهم شود. در این شرایط هواساز به وسیله یک کانال، هوای تازه را بعد از پالایه کردن به درون ساختمان وارد نموده و آن را پراکنده می سازد.

اقسام فن‌ کویل از لحاظ تأمین هوای تازه

معمولاً در آپارتمان هایی که از سامانه فن‌ کویل در آن استفاده می شود، هوا ساز  تنها به درون راهرو ها و راه پله های داخل آپارتمان هوای تازه را   وارد می کند تا حین فراهم سازی اکسیژن مناسب در آپارتمان، دمای این بخش ها را با دمای موجود در اتاق ها و سالن ها را حدوداً یکسان کند.

هوا سازها سیستم هایی با اندازه های کم و بیش بزرگی هستند که نقش فراهم سازی هوای تازه ، سرد و گرم نمودن آن، کنترل رطوبت هوا و فیلتراسیون را بر عهده دارد.

  • نوع دوم:

اگر فن‌ کویل افزون بر برودت و حرارت ، هوای تازه را نیز تهیه نماید در این صورت دیگر نیازی به هواساز اصلی و ابزارآلات آن نیست و هوای تازه به وسیله دریچه خلف فن‌ کویل و از طریق فن به داخل پیرامون کشیده می شود.

شرایط شبکه های تقسیم کننده هوا از یک سو به هوای آزاد خارج از آپارتمان راه دارند تا هوای تازه را به راحتی بتواند وارد آپارتمان نماید و از سوی دیگر به داخل اتاق ها و سالن ها،

مزایای استفاده از این روش، حذف سیستم هوا ساز اصلی است اما این شیوه به خوبی روش هواساز نمی تواند هوای تازه را پالایه نماید. همچنین اگر به کنترل دقیق رطوبت احتیاج باشد باید دست کم از یک هواساز در آپارتمان بهره گرفته شود. همواره برای فراهم آوری هوای تازه نوع اول مطلوب تر است.

آشنایی با تفاوت های اساسی میان فن‌ کویل با رادیاتور

برای تشریح تفاوت میان فن‌ کویل و رادیاتور بهترین کار این است که به کارایی هر کدام از سامانه ها نگاهی داشته باشید. فن‌ کویل را می توان ابزاری با تلفیق چندین کارایی دانست که به همراه با لوازمی نظیر چیلر و پکیج برای تهیه برودت، حرارت و تهویه مطبوع محدوده های گوناگون استفاده می شود.

تفاوت های اساسی میان فن‌ کویل با رادیاتور

فن‌ کویل را معمولاً در ساختمان های مسکونی، تجاری و اغلب در مکان های صنعتی و کارخانه ای راه اندازه و به کار می برند. فن‌ کویل متشکل از دو بخش اصلی به نام های فن و کویل می باشند، کویل ها خود حاوی لوله های مسی و دندانه های آلومینیومی می باشند آب گرم و سرد را در داخل خود نقل و انتقال می دهد.

فن موجود در این سیستم با جذب هوا و تلاقی با  لوله های مسی دما را تغییر داده و به وسیله لوله جا سازی شده به محوطه های مورد نظر فرستاده می شود. بدان جهت که سامانه فن‌ کویل توانایی کانال کشی ندارد دمای این سیستم به وسیله ترموستات کنترل می شود اما از لحاظ اقتصادی راه اندازی فن‌ کویل از سامانه های برودتی و حرارتی اصلی خیلی مقرون به صرفه تر است.

امکان دارد به دلیل اینکه کلیه قسمت های ابزار در یک جا قرار دارند مقداری پر سر و صدا باشد. همچنین می توان گفت تفاوت فن‌ کویل با رادیاتور در این است که رادیاتور در حقیقت گونه ای مبدل حرارتی به حساب می‌آید و عمل جابه جایی انرژی را از سامانه حرارتی اصلی به وسیله سامانه لوله کشی فرستاده شده را بر عهده داشته و این عمل را با قصد ایجاد حرارت انجام می دهد.

رادیاتور ها همگی برای آپارتمان ها کاربرد دارند. رادیاتور می تواند با جابه جایی گرمایش موجود در آب گرمایشی همانند یک منشأ حرارتی اقدام کرده و سبب گرم شدن پیرامون شود.

فن‌ کویل و رادیاتور وجه تمایز های بسیاری با همدیگر دارند که می توان به مواردی چون تفاوت بر طبق نوع سامانه اشاره نمود که فن‌ کویل را محدود به نوع فراهم کننده آب که می تواند چیلر یا پکیج باشد یک سامانه برودتی و حرارتی در نظر گرفت ولی رادیاتور به دلیل داشتن فقط یک منشأ، آن‌ها را تنها می توان یک سامانه حرارتی در نظر گرفت.

تفاوت دیگر این دو سامانه بر طبق نوع تنظیم است که فن‌ کویل به شکل دیجیتال یا نظارت از راه دور، ولی رادیاتور با شیر کنترل مهار شده و درجه حرارت آن ها تنظیم می شود.

در ضمن بر طبق مقدار اثر بخشی بر رطوبت نیز با هم اختلاف داشته به گونه ای که فن کویل سبب پایین آمدن رطوبت موجود در هوا می شود و رادیاتور در فصل سرما سبب بالا رفتن رطوبت موجود در فضای پیرامون می شوند. این دو سامانه حرارتی و برودتی بر طبق مکان نصب نیز با یکدیگر تفاوت آشکاری دارند.

به گونه ای که فن‌ کویل توانایی راه اندازی و نصب دیواری، زمینی و سقفی را دارد اما نصب رادیاتور دارای محدودیت می باشد و تنها در بر روی زمین و در کنار پنجره قابل نصب هستند.

از دیگر تفاوت های این دو می توان به سرعت جابه جایی حرارت اشاره نمود مثلاً  رادیاتور ها به آهستگی، خیلی ملایم و مطلوب باعث گرم شدن پیرامون می شود اما فن‌ کویل ها به علت داشتن فن و سامانه حرارتی و برودتی وابسته به آن‌ها خیلی سریع دمای پیرامون را با توجه به درخواست استفاده کننده تغییر می دهد.

اگر بخواهیم بر طبق مقدار مصرف فن‌ کویل و رادیاتور آن‌ها را با هم تطبیق دهیم می توان گفت اگر منشأ تأمین حرارت این دو پکیج باشد پس رادیاتور مقدار استفاده از انرژی کمتری دارد به این دلیل که هیچ نوع ساختار یا سامانه الکترونیکی نظیر فن‌ کویل که دارای سامانه دیجیتال و فن است ندارد پس انرژی کمی استفاده می کند.

با نگرش به تفاوت این دو می توان در زمان خرید و در نظر گرفتن خصوصیت های هر کدام می توان سامانه مناسب با نیاز و وضعیت ساختمان انتخاب و خریداری کرد.

آشنایی با انواع روش های کانال لوله کشی سامانه تمام آبی فن‌ کویل

کانال لوله کشی سامانه تمام آبی فن‌ کویل معمولاً با 3 روش انجام می گیرد:

  1. فن‌ کویل با سامانه 2 لوله ای
  2. فن‌ کویل با سامانه 3 لوله ای
  3. فن‌ کویل با سامانه 4 لوله
  • سامانه فن‌ کویل 2 لوله ای:

در این سامانه آب سرد یا گرم توسط دو لوله رفت و برگشت داخل فن‌ کویل شده و از آن نیز خارج می شود. ضروری است که در فصول گرم آب سرد   و در فصول سرد آب گرم در لوله ها گردش یابد. به همین جهت واجب است که در دوره ای از سال سامانه از شرایط برودت به حرارت و بلعکس  مبدل شود.

روش های کانال لوله کشی سامانه تمام آبی فن‌ کویل

سامانه 2 لوله ای متشکل از ابزارهای عمده برودت و حرارت کانال تقسیم آب و پایانه ها است. پایانه ها معمولاً دارای یک کویل هستند که در فصل گرما آب سرد از آن ها می گذرد و در فصل سرما آب گرم. دمای اتاق به وسیله کنترل خودکار شیر کویل و یا به وسیله قطع و وصل شدن خودکار فن سیستم تنظیم می شود.

معمولاً به شکل دستی سیر فن را می توان بر روی هر کدام از حالات کند، تند و متوسط قرار داد. کنترل نیز می تواند از طریق تبدیل خودکار  گردش فن به شکل آهسته صورت گیرد. در این حالت موتور فن محتاج به برودت، گردش فن کم کم زیاد و با کم شدن  آن کم می شود. در این حالت موتور هم نیازمند کنترل از راه دور است.

نمی توان هر دو وضعیت برودت و حرارت را در این سامانه همراه هم در اختیار داشت. یعنی اگر بعضی اتاق ها احتیاج به برودت و بعضی دیگر احتیاج به حرارت داشته باشد، این سامانه توانایی جوابگویی به این دو نیاز را نخواهد داشت.

در بعضی نواحی انتخاب مطلوب زمان مبدل سامانه از برودت به حرارت و بلعکس غیر عملی است. چون که در این نواحی در ماه های معتدل ، بعضی روز ها درجه حرارت بیرون بالا می رود، به بخشی که در مکان های پیرامونی احتیاج به برودت حس می شود و در دیگر روز ها دمای بیرون کاهش می یابد به گونه ای که به این مکان ها واجب است حرارت داده شود.

در صورتی که آپارتمان در روز و شب به کار گرفته شود امکان دارد همگام با افت دمای هوای بیرون برودت مورد نیاز به حرارت باشد، در صورتی که در روز به علت بالا رفتن دمای هوای بیرون برودت مورد نیاز باشد.

در هر صورت این شرایط آشکار نشان می دهد که انتخاب زمان مبدل سامانه از برودت به حرارت و بلعکس در کثرتی از نواحی در سامانه 2 لوله ای به آسانی ممکن نیست و این موضوع یکی از معایب این سامانه های 2 لوله ای است. به همین علت از این سامانه در مکان هایی که احتیاج به نظارت دقیق دما است نظیر هتل های پنج ستاره یا اداره های پیشرفته به کار برده نمی شود‌. از طرفی دیگر وزن های داخلی  همیشه محتاج برودت هستند.

سامانه فن‌ کویل 2 لوله ای در فصل سرما، هنگامی که به سامانه حرارتی تنها مبدل می شود نمی تواند ضرورت وزن های درونی را صرفه جویی در انرژی به کار برد. در صورتی که مدار فن‌ کویل های وزن های درونی بی واسطه از فن کویل های وزن های محیطی برنامه ریزی و اعمال شده باشد، با دگرگونی هایی در برنامه ریزی می توان از دور اثر بخش هیدرولیک برای وزن های درونی استفاده نمود.

سامانه فن‌ کویل 2 لوله ای

همان گونه که می دانید فن‌ کویل ها  معمولاً به صورت خودکار، توسط شیر کنترل 2 راهه یا 3 راهه یا خاموش و روشن کردن فن سیستم انجام می گیرد. در صورتی که هوای تازه به وسیله سیستم هواساز بی واسطه نم زدایی نشود واجب است که هم بار آشکار و هم بار پنهان توسط کویل برودت فن‌ کویل کنار گذاشته شود.

در این شرایط اگرچه هوای تازه مورد خواست تهویه به وسیله دریچه عقب فن‌ کویل  و یا به وسیله پنجره داخل اتاق می شود، ضریب گرمایش آشکار اتاق ارتعاشات زیادی خواهد داشت از آنجا که کنترل بخش پایانه بر طبق دمای خشک شکل می گیرد مقدار نم اتاق می تواند از کنترل خارج شود.

اگرچه کنترل به وسیله شیر کنترل بر روی کویل شکل گیرد همگام با افت بار اتاق شیر مهار  به آهستگی بسته و نم زدایی کاهش می یابد، بخشی که بعد از مدتی نم اتاق می تواند خیلی بیشتر از مقدار مورد نظر در برنامه ریزی گردد.

در وضعیت کنترل به وسیله روشن و خاموش شدن توسط فن با افت بار اتاق فن دیگر کار نمی کند و هوای کمی از دریچه عقب فن‌ کویل داخل اتاق می شود.

سامانه فن‌ کویل 2 لوله ای با المان برقی اضافی

همان‌طور که بیان شد مشخص نمودن زمان دگرگونی وضعیت سامانه دو لوله ای به خصوص در نواحی که دمای هوای بیرون در ماه های معتدل با تغییر همگام است کاری بس دشوار است. یک راه فرار از این شرایط استفاده از المان الکتریکی یدکی در فن‌ کویل است.

سامانه فن‌ کویل 2 لوله ای با المان برقی اضافی

گنجایش المان حرارتی اندک است چون که فقط برای کاربرد در ماه های معتدل که درجه حرارت بیرون زیاد نشده  مورد استفاده قرار می گیرد.

در ماه های معتدل اگرچه دمای بیرون اندکی سرد شود به بخشی که اتاق احتیاج به حرارت داشته باشد ، شیر مهار کویل سرد به صورت خودکار بسته و المان الکتریکی آغاز به فعالیت می کند.

المان هم‌زمان با آف شدن فن خاموش می شود. ترموستات اتاق علاوه بر اینکه شیر فن‌ کویل را تنظیم می کند، المان الکتریکی را می تواند به عرصه صفر برساند. در این شرایط نه برودت خواهید داشت نه حرارت، بدین گونه قادر خواهید بود که مسئله مربوط به  فن‌ کویل دو لوله را در ماه های معتدل برطرف نمایید.

اگرچه این روش کامل نیست چون اتاق هایی وجود دارند که حتی در فصل سرد سال به علت تاب بسیار نور خورشید و یا دلایل دیگر احتیاج به برودت دارند، در صورتی که سامانه فوق نمی تواند پاسخگوی این نیاز باشد.

هنگامی که احتیاج به حرارت است سامانه اصلی از برودت به حرارت مبدل می شود. ترموستات اتاق به وسیله اکوستاتی که درجه آب را درون لوله اندازه می گیرد، از تغییر شرایط، سامانه اصلی آگاه می شود و شرایط خود را از فصل گرم به فصل سرد تغییر می دهد.

همگام با این تغییر، المان الکتریکی دیگر کار نمی کند و شیر مهار کویل حرارت به اجازه ترموستات آغاز به کار می کند. در این شرایط فقط کویل حرارت گرمای مورد نیاز اتاق را در فصل سرما فراهم می کند.

سامانه فن‌ کویل دو لوله ای با المان های برقی برای فراهم سازی کامل حرارت

بعضی اوقات در نواحی گرم با هوای معتدل زمستانی احتیاج به حرارت  فصل سرد اندک است، در این شرایط شاید مناسب باشد المان گرمایشی الکتریکی ، تمام بار حرارت زمستانی را نیز فراهم کرد.

اگرچه هزینه های برق مصرفی در مکان مورد نظر اندک باشد، چون در این شرایط موتورخانه اصلی حرارت کاملاً حذف و یا به مقدار بسیاری کوچک می شود، مهار این سامانه همانند وضعیت قبل است با این تفاوت که زمان احتیاج به حرارت تغییر حالتی در سامانه رخ نمی دهد و المان گرمایشی مسئول گرما دهی به اتاق در فصل سرما می باشد.

  • سامانه فن‌ کویل 3 لوله ای

این سامانه متشکل 3 لوله، لوله آب گرم ورودی، لوله مشاع عودت و لوله آب سرد وردی است. شیر  مهار کویل مشاع از گونه 3 راهه ویژه است. این شیر با آب سرد یا آب گرم فرمان ورود کویل را می دهد.

این شیر به گونه ای طراحی شده است که بخش گرم شیر به آهستگی از وضعیت تماماً باز به وضعیت کاملاً بسته تبدیل حالت می دهد‌ بعد از مدتی بخش شیر از وضعیت بسته آغاز به باز شدن می کند. در شرایط ویژه هر دو بخش سرد و گرم بسته است.

فن کویل سه لوله

به این منوال آب سرد ورودی تحت هیچ شرایطی با آب گرم ورودی آمیخته نمی شود. لوله عودت هم آب سرد و هم آب گرم را به چیلر یا به دیگ موتورخانه اصلی رهنمود می کند. اگرچه کلیه بخش های فن کویل احتیاج به برودت یا حرارت داشته باشند آب سرد و گرم به وسیله لوله عودت مشترک با هم دیگر مخلوط می شود و هدر رفتن انرژی را در پی دارد.

این سامانه هر چند در گذشته کاربرد داشت اما در حال حاضر به علت هدر دادن انرژی به کار گرفته نمی شود. با دقت به این که از راه افزودن یک لوله و مبدل سامانه سه لوله ای این مشکل قابل حل می باشد.

  • سامانه فن‌ کویل های 4 لوله ای

به هدف حذف مسائل سامانه دو لوله ای یا سه لوله ای ، سامانه 4 لوله ای اختراع شده است. در این سامانه هر فن‌ کویل متشکل از دو کویل سرد و گرم یا یک کویل مشاع است. 2 لوله مربوط به آب سرد و گرم را به این کویل ها هدایت و 2 لوله دیگر آب سرد و گرم را از این کویل ها عودت می دهند. در زمان احتیاج به آب سرد اندک و شیر مهار کویل سرد باز می شود.

سامانه فن‌ کویل 4 لوله ای

همگام با افت بار برودت احتیاج به آب سرد اندک و شیر مهار کویل سرد به آهستگی بسته می شود تا زمانی که کاملاً بسته شود. بعد از مدتی با افت زیاد دمای اتاق، شیر مهار کویل گرم به آهستگی باز می شود. می توان برای سامانه مهار ” عرصه صفر” در نظر گرفت، بدین سان در شرایطی ویژه هیچ کدام از 2 شیر مهار سرد و گرم باز نیستند .

سیستم های سرد کن و دیگ های اصلی آب گرم می توانند در اکثر مواقع کار کنند. با این وجود همیشه آب سرد و گرم وجود خواهد داشت و هر اتاق با توجه به نیاز برودت یا حرارت خود از آب گرم یا سرد استفاده می کند.

سامانه 4 لوله ای کشسانی قابل توجهی دارد و در آپارتمان هایی استفاده می شود که نیازمند تهویه مناسب یا سطح کیفی بالا و سامانه  بی واسطه برای هر اتاق نظیر ساختمان های اداری، هتل ها و… هستند.

گاهی اوقات در ناحیه هایی با زمستان های طاقت فرسا، هنگامی که درجه حرارت هوا کاملاً سرد است، می توان سیستم های سرد کن اصلی را خاموش نمود و  در تابستان های خیلی گرم دیگ های آب گرم را می توان از مدار فن‌ کویل خارج کرد. این سامانه احتیاج به دگرگونی وضعیت که از مسائل مهم سیستم دو لوله ای است ندارد.

اگرچه در فصل سرما چیلرهای عمده خاموش شوند، قطعاً تهویه مطلوب اتاق های وزن درونی که همیشه احتیاج به برودت دارند با مشکل روبه رو می شوند.

در این وضعیت می توان مسیر  لوله های وزن درونی را از مسیر وزن محیطی جدا نمود و برای فراهم آوردن برودت وزن درونی از تناوب مقرون به صرفه هیدرولیک استفاده کرد. بدین روی در فصل سرد دستگاه سرد کن اصلی خاموش و آب خنک مورد خواست وزن درونی به وسیله کندانسور تبخیری و توسط تناوب مقرون به صرفه هیدرولیک تهیه می گردد.

در کجا بایستی از فن‌ کویل استفاده کرد؟

به طور کلی فن‌ کویل ها سامانه هایی هستند که در حال حاضر خیلی پرطرفدار هستند. پاسخ به این سؤال ‌که در کجا ها می توان از فن‌ کویل استفاده کرد وابسته به کاربری و وضعیت آپارتمان دارد و این گونه نیست که بتوان برای همه یک نوع را استفاده کرد.

در کجا بایستی از فن‌ کویل استفاده کرد؟

در وهله اول فن‌ کویل ها را در آپارتمان هایی استفاده می کنند که مقدار بخش  یا وزن بالایی دارند.به عنوان مثال آپارتمان های مسکونی ، اداری یا تجاری انتخاب مطلوبی هستند اما در محوطه های صنعتی نمی توانید از فن‌ کویل استفاده کنید زیرا که محوطه های صنعتی معمولاً به شکل سوله و تک وزن می باشند و بلندای سقف خیلی زیاد است و کاربرد فن‌ کویل در چنین محیط های مناسب نیست.

در محل هایی مانند تالار ها، استخر ، باشگاه های ورزشی و کلیه محل هایی که دارای ارتفاع سقف بسیار و متراژ زیاد هستند مطلوب نیست فقط برای مکان هایی که به شکل واحدهای مجزا هستند مناسب است.

بهتر است بدانید که  فن‌ کویل را بایستی در ساختمان هایی به کار ببرید ‌که موتور خانه آب گرم و چیلر داشته باشد تا بتوان حداکثر کارایی را از فن‌ کویل به دست آورد و به شکل 4 فصل آن را روشن نمود.

شرکت تأسیسات آماده ارائه خدمت به مشتریان خود می باشد. فروش انواع فن کویل یکی از تخصصی ترین انواع فروش در محصولات سرمایشی – گرمایشی است. شرکت تاسیسات در زمینه فروش فن کویل با سابقه ای درخشان در خدمت مشتریان عزیز می باشد.

ترموستات فن کویل

بهتر است بدانید ترموستات از جمله مهمترین اجزاء دستگاه فن کویل به شمار می‌رود. به طور کلی می‌توان گفت ترموستات دستگاهی می باشد که در مورد یک حجم کنترل یا فضا را اندازه گیری می کند؛ و دمای سیستم در نزدیکی یک نقطه دلخواه را حفظ خواهد کرد. توجه داشته باشید که ترموستات ها در سیستم هایی که استفاده می شوند؛ درجه حرارت مورد نیاز برای سرمایش و گرمایش را تنظیم خواهد کرد.

برخی از سیستم هایی که زا ترموستات استفاده می کنند؛ می توان به فن کویل و سیستم های دیگر تهویه مطبوع اشاره کرد. بهتر است بدانید که ترموستات فن کویل معمولاً به عنوان کنترل کننده حلقه بسته عمل خواهد کرد.

هدف استفاده از این نوع ترموستات کاهش خطا بین درجه حرارت مورد نظر و درجه حرارت اندازه گیری شده می باشد. در برخی مواقع ترموستاتی که در سیستم های تهویه مطبوع استفاده می شود؛ به صورت ترکیبی از حسگرهای حساس و کنترل یک سیستم که همانند ترموستات خودرو کار می کند.

در واقع می‌توان گفت وظیفه تشخیص کم یا زیاد بودن دمای محیط با توجه به دمای مورد نظر بر عهده ترموستات می باشد که در زمان تغییر فرمان جریان ورودی را به سیستم ارسال می کند. ترموستات فن کویل در انواع مختلف موجود است که یکی از این تقسیم بندی آن می توان دسته آنالوگ و دیجیتال اشاره کرد. با توجه به نوع لوله کشی فن کویل‌ها دو یا چهار لوله ای می توانید نوع مناسب  ترموستات را انتخاب نمایید.

https://tasisat.com/product-category/cooling/fan-coil/

انواع فن کویل از نظر تعداد مسیر ورود و خروج آب

یکی از معیارها برای دسته بندی و تقسیم بندی فن کویل‌ها تعداد مسیر ورود و خروج آب می باشد. دسته بندی این سیستم به صورت دو لوله ای یا چهار لوله ای طراحی و روانه بازار خواهد شد. در ادامه به شرح هر یک می پردازیم.

فن کویل دو لوله ای

بهتر است بدانید که در شرایط معمول این دستگاه تنها از یک مبدل حرارتی برخوردار است که به صورت مشترک به عنوان کویل سرمایشی و گرمایشی مورد استفاده قرار می گیرد. این فن کویل ها به اسم دو لوله ای نیز شناخته می شود یعنی دارای یک لوله ورودی و یک لوله خروجی آب می باشد.

مسیر آب ورودی به آن ها و خروجی از آن ها از طریق شیر سه راه تغییر می کند. آب ورودی آب سرد چیلر یا آب گرم دیگ بوده و در برگشت به چیلر یا دیگ ارسال خواهد شد.

فن کویل ۴ لوله ای

در برخی مواقع با توجه به کاربری و معماری ساختمان نیاز به سرمایش و گرمایش همزمان بسیار احساس خواهد شد. در این شرایط از سیستم های چهار لوله ای می توانید استفاده کنید که دارای دو لوله ورودی و دو لوله خروجی می باشد و از کویل جداگانه بهره‌مند می‌شود.

این دو کویل به صورت مستقل یکی جهت سرمایش و دیگری جهت گرمایش می باشد. این امکان را فراهم خواهد کرد که با توجه به نیاز دلخواه افراد حاضر در فضای از ساختمان سرمایش و در فضای دیگر گرمایش ایجاد شود.

در مناطقی همچون هتل ها و بیمارستان ها که نیاز و سلیقه افراد متفاوت خواهد بود؛ این دستگاه بهترین گزینه است. در ساختمان هایی که به خاطر استفاده از نمای شیشه ای و دریافت تابش مستقیم آفتاب امکان گرم شدن داخل ساختمان حتی در فصل سرما نیز وجود دارد؛ استفاده از این سیستم ها انتخاب بسیار مناسب و به جای خواهد بود.

خرید فن کویل

خرید فن کویل

بهتر است بدانید سیستم های فن کویل معمولاً توسط برندهای مختلفی تولید و عرضه می شود. به همین خاطر شما زمانی که قصد دارید جهت خرید این سیستم‌ها اقدام کنید؛ با افرادی که در این زمینه اطلاعات کامل دارند مشورت نمایید تا بتوانید با توجه به شرایط محل زندگی، موقعیت جغرافیایی، نوع سازه و … سیستم مناسبی را انتخاب نمایید.

 به شما عزیزان پیشنهاد می کنیم در زمان خرید فن کویل قبل از سفارش با کارشناسان خبره مجموعه تاسیسات دات کام در تماس باشید تا بتوانید اطلاعات لازم را به صورت کاملاً رایگان دریافت کرده و در انتخاب بهتر از سیستم ها به شما کمک کنند.

شما بازی کنندگان عزیز به صورت اینترنتی می توانید از طریق وبسایت https://tasisat.com/ جهت خرید فن کویل و دیگر سیستم‌های تهویه مطبوع اقدام نمایید. در تمامی طول سال از این سیستم ها استفاده کرده و هوای مطبوعی را داشته باشید.

در سایت مرجع و فروشگاهی تأسیسات دات کام، مشخصات فنی و قیمت های تضمین شده  انواع تجهیزات تاسیساتی ، خرید آنلاین تاسیسات با ضمانت نامه اصلی، جهت ایجاد اعتماد، برای شما عزیزان ارائه گردیده است. تا خرید اینترنتی امن و تضمین شده ای داشته باشید.

برای دانلود رایگان کاتالوگ فن کویل روی لینک زیر کلیک کنید:

دانلود رایگان کاتالوگ فن کویل

برای مشاوره رایگان با کارشناسان خبره تاسیسات دات کام و راهنمایی برای بهترین خرید با شماره های زیر تماس بگیرید

۰۲۱-۷۷۶۵۵۳۸۸

09123434398

[sc_fs_multi_faq headline-0=”h2″ question-0=”فن کویل چیست؟” answer-0=”فن کویل از جمله سیستم های تهویه مطبوع می باشد که آب گرم یا سرد مورد نیاز توسط دیگ یا چیلر و … تامین شود. سپس توسط پمپ و شبکه لوله کشی به فن کویل ارسال می شود و به این صورت هوای مطبوعی را در اختیار ساکنین قرار می دهد.” image-0=”” headline-1=”h2″ question-1=”انواع فن کویل کدامند؟” answer-1=”فن کویل زمینی، دیواری، سقفی ،کانالی و کاستی چهار طرفه، کاستی یک طرفه و …” image-1=”” headline-2=”h2″ question-2=”مزایای استفاده از فن کویل کدامند؟” answer-2=”کنترل مستقل درجه حرارت هر فضا، صرفه جویی در انرژی، عدم نیاز به کانال کشی، عدم تاثیر خرابی دستگاه برای فضاهای دیگر” image-2=”” count=”3″ html=”true” css_class=””]

مقالات مرتبط:

فن کویل بهتر است یا رادیاتور ؟

فن کویل بهتر است یا کولر گازی ؟

چگونه فن کویل را هواگیری کنیم ؟

فن کویل با چی کار میکنه ؟

فن کویل چگونه کار می کند ؟

فن کویل چیست؟

توضیحات جامع دریچه زیر فن کویل

آشنایی با روش محاسبه قطر لوله های فن کویل

معرفی دو روش برای محاسبه ظرفیت فن کویل

آشنایی با 4 فاکتور موثر در انتخاب و خرید فن کویل

نحوه محاسبه مصرف برق فن کویل

موثرترین روش اسید شویی فن کویل

لوله درین فن کویل چیست؟

نحوه هواگیری فن کویل

آشنایی با الکتروموتور فن کویل

آشنایی با اجزای فن کویل

نحوه تبدیل رادیاتور به فن کویل و اهمیت آن

اهمیت لوله کشی فن کویل

آشنایی با کلید فن کویل و ضرورت وجود آن

سرمایش از کف یا فن کویل

تفاوت یونیت هیتر و فن کویل

تفاوت کنوکتور و فن کویل

تفاوت هواساز و فن کویل

تفاوت فن کویل و داکت اسپلیت

تفاوت فن کویل و چیلر

چرا فن کویل باد سرد نمیزند؟

فن کویل یا کولرگازی

آیا به تهویه مطبوع دلپذیری نیاز دارید؟

چرا فن کویل گرم نمیکند؟
